Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов СЭИТ-3, 45683-16

Назначение

Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов СЭИТ-3 (далее - стенды) предназначены для проведения измерений силы переменного тока, напряжения переменного тока, частоты напряжения переменного тока и сопротивления постоянному току при электромагнитных испытаниях силовых трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88.

Описание

Принцип действия стенда основан на преобразовании аналоговых сигналов, пропорциональных мгновенным значениям измеряемых напряжений и токов, в цифровой код с помощью аналого-цифровых преобразователей высокой разрядности с частотой выборок 8 кГц с последующим вычислением активной мощности. Компьютер выводит результаты вычислений на экран монитора и на печать.

Стенд включает в свой состав измерительно-вычислительный блок (ИВБ) и PC-совместимый компьютер с принтером.

ИВБ изготавливается в корпусном исполнении. ИВБ состоит из следующих основных узлов: корпуса с лицевой панелью, платы печатного монтажа, блока питания, измерительных трансформаторов тока, измерительных трансформаторов напряжения, проводов для подключения стенда к испытуемому трансформатору, а также кабелей для соединения с компьютером.

Вывод данных осуществляется на монитор компьютера и на принтер.

Область применения: предприятия по производству и ремонту трансформаторов, а также ремонтные подразделения энергосистем.

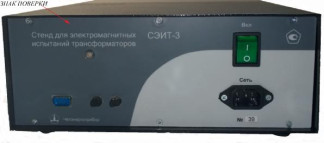

Общий вид стендов с местом нанесения знака поверки приведен на рисунке 1, место пломбирования показано на рисунке 2.

Программное обеспечение

Системное ПО стендов СЭИТ-3 является метрологически значимым.

Программное обеспечение стенда обеспечивает управление ИВБ от компьютера, пересылку данных в компьютер, оформление и печать протокола испытаний на принтере. Оно включает программу управления стендом СЭИТ-3 «stend.exe», файл загрузочных данных «stend.ini», метрологически значимую библиотеку «SAIT_MathCore.dll» и файл номинальных данных трансформаторов «stend.dat».

Идентификация метрологически значимой части, выполняется в соответствии с описанием ПО фирмы-изготовителя. Исходные тексты программного обеспечения пользователю не поставляются, что препятствует изменениям программного обеспечения.

Идентификационные данные программного обеспечения стенда приведены в таблице 1. Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерений силы переменного тока 1.......................................................................(0 - 5) А

Диапазон измерений напряжения переменного тока 2............................................(0-100 и 0-400) В

Диапазон измерений активной мощности 1,2.....................................................................(0-4000) Вт

Диапазон измерений сопротивления постоянному току..........................................(0,0001-200) Ом

Диапазон измерений частоты................................................................................................(45-55) Гц

Верхний предел измерений силы переменного тока.......................................................................5 А

Верхние пределы измерений напряжения переменного тока.........................................100 В; 400 В

Верхние пределы измерений сопротивления.............................................(0,01, 0,2, 2, 20 и 200) Ом

Пределы допускаемой основной приведенной к верхнему пределу измерений напряжения

переменного тока на каждом из пределов 100 и 400 В погрешности.....................................±0,2 %

Пределы допускаемой основной приведенной к верхнему пределу измерений мощности

погрешности...........................................................................................................................±0,5 %

Пределы допускаемой основной приведенной к верхнему пределу измерений силы переменного

тока погрешности................................................................................................................±0,5 %

Пределы допускаемой основной абсолютной погрешности измерений частоты ..............±0,15 Гц

Пределы допускаемой основной приведенной к верхнему пределу измерений сопротивления

постоянному току на каждом из пределов 0,01, 0,2, 2, 20 и 200 Ом погрешности................±0,5 %

Сила входного тока каналов измерений напряжения, не более...................................................2 мА

Падение напряжения нагрузки каналов измерений силы тока, не более..................................50 мВ

Время готовности к работе после включения питания, не более............................................15 мин

Допускаемая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур не более предела допускаемой основной погрешности.

Габаритные размеры прибора (ширинахдлинахвысота), не более......................... 330*285*120 мм

Масса прибора без измерительных проводов и разъемов, не более.............................................5 кг

Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением (220±22) В и частотой (50±1) Гц. Потребляемая мощность не более 120 В-А.

ИВБ стенда СЭИТ-3 должно быть тепло-, холодо-, влагопрочным и обладать прочностью при транспортировании в соответствии с ГОСТ 22261-94 для средств измерений 2-й группы.

Нормальные условия применения

-    температура окружающей среды...............................................................................20±5 °С

-    относительная влажность воздуха...........................................................................(30-80) %

-    атмосферное давление.........................................................................................84-106,7 кПа

-    внешнее магнитное поле частотой 50 Гц, напряженностью, не более ...................40 А/м

Рабочие условия применения прибора СЭИТ-3:

-    температура окружающей среды ........................................................(10-35) °С

-    относительная влажность воздуха, не более.....................................................80 % при 25 °С

-    атмосферное давление............................................................................................(84-106,7) кПа

Средний срок службы прибора не менее.................................................................5 лет

Средняя наработка на отказ3 не менее.....................................................................3000 ч

Примечания:

1    Без использования измерительного трансформатора тока.

2    Без использования измерительного трансформатора напряжения.

3 Характеристикой, по которой определяется отказ, является основная погрешность измерения напряжения, тока, мощности, сопротивления или частоты.

Знак утверждения типа

наносится на лицевую панель ИВБ, титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Измерительно-вычислительный блок.......................................................................................1 шт.

Щупы в виде зажимов типа «крокодил»..................................................................................2 шт.

Сетевой шнур..............................................................................................................................1 шт.

Шнур для подключения стенда к компьютеру USB...............................................................1 шт.

Шнуры сопротивлением не более 0,1 Ом,

с общим разъемом для измерения сопротивления постоянному току ..............................1 комп.

Компакт-диск с программным обеспечением..........................................................................1 шт.

Руководство по эксплуатации и паспорт..................................................................................1 экз.

Методика поверки.......................................................................................................................1 экз.

Поверка

осуществляется по методике МП 45683-16 «Стенд измерительный переносный для электромагнитных испытаний силовых трансформаторов СЭИТ-3. Методика поверки», утвержденной ФГУП «ВНИИМС» в мае 2016 года.

Основные средства поверки:

Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3, входящий в состав установки поверочной универсальной УППУ МЭ3.1 (Регистрационный № 57346-14).

Вольтметр универсальный В7-78/1 (Регистрационный № 31773-06).

Амперметр цифровой СА3010/3 (Регистрационный № 27219-04).

Ваттметр цифровой СР3010/2 (Регистрационный № 29635-05).

Однозначные меры электрического сопротивления - катушки сопротивления типа Р310 (Регистрационный № 1162-58).

Однозначная мера электрического сопротивления - катушка сопротивления типа Р323 (Регистрационный № 1683-62).

Многозначная мера электрического сопротивления - магазин сопротивлений типа Р4831(Регистрационный № 6332-77).

Знак поверки наносится на корпус прибора на передней панели в левый верхний угол и в виде оттиска в паспорт или свидетельство о поверке.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 3484.1-88 Трансформаторы силовые. Методы электромагнитных испытаний.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний.

ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.

Приказ Федерального агенства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».

ТУ 4221-009-71693739-2010 Стенд измерительный для электромагнитных испытаний силовых трансформаторов СЭИТ-3. Технические условия.
