| Номер в госреестре | 45797-17 |
| Наименование СИ | Машины электромеханические для испытаний на кручение |
| Обозначение типа СИ | серии LFM-T |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины электромеханические для испытаний на кручение серии LFM-T (далее -машины) предназначены для измерений крутящего момента силы и угла поворота при проведении испытаний различных материалов и образцов на кручение.
Принцип действия машин основан на преобразовании электрической энергии мотор-редуктором машин во вращение вала и соответствующую нагрузку, прикладываемую к испытываемому образцу, которая преобразуется тензорезисторным датчиком крутящего момента силы в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят плиты с расположенным на ней мотор-редуктором, датчиков крутящего момента силы и угла поворота, захватов для установки образца и подвижной траверсы. Управление машинами осуществляется при помощи персонального компьютера.
Испытываемый образец закрепляется в захватах, расположенных на валу мотор-редуктора и подвижной траверсы. Крутящий момент силы, прикладываемый к испытываемому образцу, измеряется тензорезисторным датчиком крутящего момента силы, размещенным на валу мотор-редуктора. Датчик крутящего момента силы и датчик угла поворота могут работать как по часовой стрелке, так и против. Значения измеряемых величин отображаются на дисплее персонального компьютера.
Машины могут комплектоваться несколькими сменными датчиками крутящего момента силы с различными диапазонами измерений, но не более наибольшего предела измерений. Также машины могут быть дополнительно укомплектованы и иными средствами измерений необходимыми для испытаний.
Выпускаемые модификации машин различаются между собой наибольшим пределом измерений крутящего момента силы.

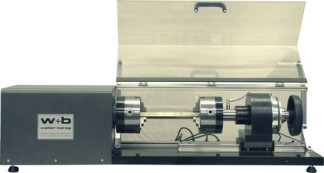

Внешний вид машин приведён на рисунке 1.
Для предотвращения несанкционированного доступа производится опломбирование разъемов датчиков крутящего момента силы и угла поворота
Для работы с машинами используется программное обеспечение «DION Pro+», «DION 7», (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «DION Pro+», «DION 7» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DION Pro+ | DION 7 |
| Номер версии (идентификационный номер ПО), не ниже | 5.15 | 2.2 |
| Цифровой идентификатор ПО | 515C1417 | 6DB37727 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Модификации | LFM-T- 10 | LFM-T- 20 | LFM-T- 50 | LFM-T- 100 | LFM-T- 200 | LFM-T- 500 |
| Наибольший предел измерений крутящего момента силы, Нм | 10 | 20 | 50 | 100 | 200 | 500 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±1 | |||||
| Диапазон измерений угла поворота, ° | от 0 до 360 | |||||
| Пределы допускаемой абсолютной погрешности измерений угла поворота, ° | ±1 | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификации | LFM-T-10 | LFM-T- 20 | LFM-T- 50 | LFM-T- 100 | LFM-T- 200 | LFM-T- 500 |
| Наибольшая частота вращения, об/мин | 20 | 200 | 100 | 50 | 25 | 25 |
| Диапазон оборотов закручивания по часовой стрелке / против часовой стрелки, об. | от 0 до 120 | |||||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 1495 405 470 | |||||
| Масса, кг, не более | 150 | |||||
| Наименование | Значение |
| характеристики | |
| Параметры электриче- | |
| ского питания: | |
| - напряжение | 3 80+10 % 380 -15 % |
| переменного тока, В | |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 2000 |
| Условия эксплуатации: | |
| - температура | |
| окружающей среды, °С | от +10 до +35 |
| - относительная | |
| влажность, %, не более | 85 |
| Средний срок службы, лет | 30 |
наносится на боковую поверхность корпуса машин и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4
| Наименование | Обозначение | Количество, шт. |
| Машина электромеханическая для испытаний на кручение серии LFM-T | 1 | |
| Персональный компьютер | - | 1 |
| CD-диск с ПО | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 26-17 | 1 |
осуществляется по документу МП АПМ 26-17 «Машины электромеханические для испытаний на кручение серии LFM-T. Методика поверки», утверждённому ООО «Автопрогресс-М» 28.06.2017 г.
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±0,25 %;
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «Walter+Bai AG», Швейцария
