| Номер в госреестре | 46020-16 |
| Наименование СИ | Термометры газовые показывающие электроконтактные |
| Обозначение типа СИ | ТГП-100Эк-М |
| Изготовитель | ОАО "Приборы контроля и регулирования техпроцессов" (Теплоконтроль), г.Сафоново |
| Год регистрации | 2016 |
| Срок свидетельства | 01.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

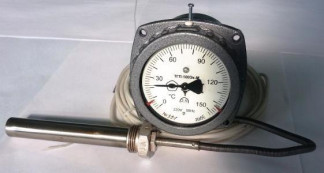

Термометры газовые показывающие электроконтактные ТГП-100Эк-М (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.
Термометры состоят из измерительного и сигнализирующего устройств. Измерительное устройство представляет собой манометрическую термосистему, состоящую из пружины манометрической с держателем, термобаллона и дистанционного капилляра. Капилляр по всей длине защищён защитной оболочкой.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазоны измеряемых температур, °С | От минус 25 до 75, от минус 0 до 100, от минус 0 до 150, от минус 0 до 200, от минус 0 до 300 |
| Класс точности | 2,5 |
| Пределы допускаемой основной погрешности от диапазона измерений, % | ± 2,5 |
| Вариация показаний, °С | Не более абсолютного значения предела допускаемой основной погрешности показаний |
| Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более | ±0,5% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,015 % от диапазона измерения на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра |
| Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений | ± 4 |
| Вариация срабатывания сигнального устройства, °С | Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства |
| 1 | 2 |
| Пределы допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °С | ± (X+0,05At), Х-половина абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства, °С; At-абсолютное значение разности между температурой окружающего воздуха и 20°С |
| Показатель тепловой инерции, с, не более | Спокойный воздух - 500, спокойная вода - 15 Воздух (скорость 7м/с) - 60, вода (скорость 7 м/с) - 3 |
| Способ присоединения термобаллона | Г ибкий |
| Диаметр термобаллона, мм | 20 |
| Длина погружения термобаллона, мм | 250, 315, 400, 630 |
| Г абаритные размеры корпуса, мм | 106х106х167,5 |
| Материал погружаемой части термобаллона | Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 |
| Материал корпуса прибора | Алюминиевый сплав |
| Масса, не более, кг | Не более 4,5 |
| Средний срок службы, не менее, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, % | От минус 30 до 60 80 при 35 °С |
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
приведена в таблице 2.
Таблица 2
| Обозначение изделия | Наименование изделия | Кол- во | Примечание |
| СНИЦ.405 153.010 СНИЦ.405 153.010 РЭ СНИЦ.405 153.010 ПС ТУ 2573-001-866788522008 бР0.364.082 ТУ | Термометр ТГП-100Эк-М Руководство по эксплуатации Паспорт Набивка « Графитекс»101 4х4 мм, длиной 160 мм Розетка ОНЦ-РГ-09-4/14-Р-14 | 1 шт. 1 экз. 1 экз. 1 шт. 1 шт. 1 шт. | В зависимости от заказа При поставке термометров в один адрес допускается прилагать одно руководство на каждые 2 термометра |
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °С, нестабильность поддержания температуры ± 0,02 °С;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °С, нестабильность поддержания температуры ± 0,04 °С;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01°С.
Знак поверки в виде оттиска клейма наносится в паспорт СНИЦ.405 153.010 ПС.
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.010 РЭ «Термометры газовые показывающие электроконтактные ТГП-100Эк-М. Руководство по эксплуатации».
ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний».
ГОСТ 8.558-2009 « ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки» СНИЦ.405 153.010 ТУ «Термометры газовые показывающие электроконтактные ТГП-100Эк-М.
| Зарегистрировано поверок | 1262 |
| Поверителей | 57 |
| Актуальность данных | 17.11.2024 |
