| Номер в госреестре | 46055-13 |
| Наименование СИ | Комплекты задатчиков давления |
| Обозначение типа СИ | КЗД-02 |
| Изготовитель | АО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань |
| Год регистрации | 2013 |
| Срок свидетельства | 05.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекты задатчиков давления КЗД-02 предназначены для задания дискретных значений давления при поверке, испытаниях и контроле тонометров внутриглазного давления через веко цифровых портативных ТГДц-02, ТГДц-03 и тонометра внутричерепного давления у новорожденных и детей грудного возраста ТРД-02, а также других приборов, принцип действия которых основан на использовании упругих свойств объектов измерения. Комплекты могут быть использованы также для настройки задатчиков давления.
В комплект задатчиков давления (далее - комплект) входят собственно задатчики давления, а также устройства, необходимые для настройки и проведения метрологической поверки задатчиков давления.
Комплект содержит четыре задатчика давления с индексами «1», «2», «3», «4», которые задают значения давления в четырех контрольных точках шкалы поверяемых тонометров; а также штатив, груз, шток, пинцет, отвертку и щетку. Все устройства комплекта размещаются в соответствующих ячейках носимого пластмассового футляра.

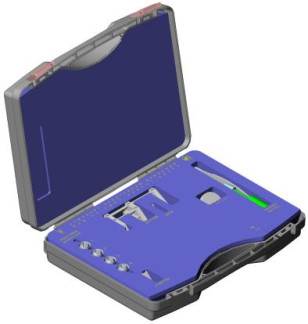

Внешний вид комплекта представлен на рисунке.
Задатчики давления имитируют упругие свойства глаза, большого родничка новорожденных и детей грудного возраста и упругие свойства других объектов измерения.
Задатчик давления состоит из корпуса, вставки, пружины и винта. Усилие пружины передается на вставку, которая взаимодействует с входным устройством поверяемых тонометров, создавая имитацию упругих свойств объекта измерения.
Задатчики давления защищены от несанкционированной настройки наклейкой с оттиском клейма, закрывающей доступ к регулировочному винту в нижней части задатчика.
Штатив, груз и шток предназначены для обеспечения измерения величины деформации пружины под воздействием указанного груза, которая характеризует упругие свойства задатчика давления (вставки).
Пинцет предназначен для переноса подвижного штока и груза, отвертка - для регулировки силы сжатия пружины при настройке задатчиков давления, щетка используется при чистке штатива.
Общая масса груза со штоком равна (58,03 ± 0,02) г.
Величина деформации пружины задатчиков давления равна: с индексом "1" - (3,22 ± 0,06) мм; с индексом "2" - (2,42 ± 0,06) мм; с индексом "3" - (1,58 ± 0,06) мм; с индексом "4" - (0,75 ± 0,06) мм.
Задатчики давления с индексами «1», «2», «3», «4» обеспечивают имитацию упругих свойств глаза или большого родничка новорожденных и детей грудного возраста в контрольных точках шкалы, соответственно 2, 20, 40 и 60 мм рт.ст. для тонометра ТГДц-02 и 10, 26,
44 и 63 мм рт.ст. для тонометров ТГДц-03 и ТРД-02, с допускаемой относительной погрешностью ± 2,5 %.
Г абаритные размеры футляра комплекта не более - 345 х 280 х 90 мм.
Масса комплекта с футляром не более - 2,7 кг.
По безопасности комплект соответствует ГОСТ 12.2.003-91.
Средняя наработка на отказ не менее 2000 ч.
Средний срок службы не менее 5 лет.
Работоспособность комплекта обеспечивается при температуре окружающей среды от плюс 10 до плюс 35 оС.
Знак утверждения типа наносят на футляр комплекта способом накатки и в эксплуатационную документацию типографским способом.
| Наименование | Обозначение | Кол-во | Примечание |
| 1 Комплект задатчиков давления КЗД-02 в составе: | АЕРМ.404711.001 | 1 | |
| - задатчик давления с индексом "1" | АЕРМ.404711.002-01 | 1 | |
| - задатчик давления с индексом "2" | АЕРМ.404711.002-02 | 1 | |
| - задатчик давления с индексом "3" | АЕРМ.404711.002-03 | 1 | |
| - задатчик давления с индексом "4" | АЕРМ.404711.002-04 | 1 | |
| - штатив | АЕРМ.301233.001 | 1 | |
| - груз | АЕРМ.711142.003 | 1 | |
| - шток | АЕРМ.716113.001 | 1 | |
| - отвертка | АЕРМ.741141.001 | 1 | |
| - пинцет ППМ120 | РД 107.290600.034-89 | 1 | |
| - щетка | БИРМ.332517.002 | 1 | |
| - футляр | АЕРМ.323366.001 | 1 | |
| 2 Руководство по эксплуатации | АЕРМ.404711.001 РЭ | 1 | |
| 3 Методика поверки | АЕРМ.404711.001МП | 1 |
осуществляется в соответствии с документом «Комплект задатчиков давления КЗД-02. Методика поверки АЕРМ.404711.001 МП» в составе эксплуатационной документации, утвержденным ГЦИ СИ АНО ВНИИИМТ в июле 2012 г.
В перечень основного поверочного оборудования входят: индикатор ИЧ-10 класс точности 0 ГОСТ 577-68 с наконечником НРДС-1,6 L10 мм и приспособлением для отвода измерительного стержня, весы лабораторные ВЛТЭ-150.
Методика выполнения измерений с помощью комплекта изложена в Руководстве по эксплуатации АЕРМ.404711.001 РЭ.
Нормативные и технические документы, устанавливающие требования к комплектам задатчиков давления КЗД-02
ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности.
Комплект задатчиков давления КЗД-02. Технические условия АЕРМ.404711.001ТУ.
оказание услуг по обеспечению единства измерений
Поверка тонометров внутриглазного давления через веко цифровых портативных ТГДц-02, ТГДц-03 и тонометра внутричерепного давления у новорожденных и детей грудного возраста ТРД-02, а также других приборов, принцип действия которых основан на использовании упругих свойств объектов измерения.
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 09.12.2024 |
