Преобразователи расхода жидкости турбинные HELIFLU TZN, HELIFLU TZN CUS, 46057-14

В комплекте с электронными блоками обработки информации, вычислителями расхода, измерительно-вычислительными комплексами, измерительно-вычислительными контроллерами, предназначены для измерений объемного расхода и объема жидкости.

Документы

Описание типа

Карточка СИ

Номер в госреестре	46057-14
Наименование СИ	Преобразователи расхода жидкости турбинные
Обозначение типа СИ	HELIFLU TZN, HELIFLU TZN CUS
Изготовитель	"FAURE HERMAN SAS", Франция
Год регистрации	2014
Срок свидетельства	17.06.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS предназначены для измерений объемного расхода и объема жидкостей и преобразования измеренных значений в числоимпульсные сигналы.

Описание

Принцип действия преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS основан на преобразовании поступательного движения жидкости в проточной части преобразователя расхода во вращательное движение его ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов пропорционально объему протекающей жидкости через преобразователь расхода. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая магнитоиндукционным датчиком в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости устройством обработки информации, применяемого совместно с преобразователем расхода. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.

В состав преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS входят следующие основные части: корпус, измерительная камера (съемная), ротор и магнитоиндукционные датчики.

Преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS имеют взрывозащищенное исполнение со следующей маркировкой взрывозащиты: 1ExdIICT6...T1, 0ExiaIICT6...T1, 1ExibIICT6.. T1, 1ExdIICT6 .. T3, 0ExiaIICT6.. T3, 0ExiaIICT6...T5.

Минимальная длина прямолинейного участка до преобразователя расхода не менее 7 DN, после преобразователя расхода не менее 5 DN.

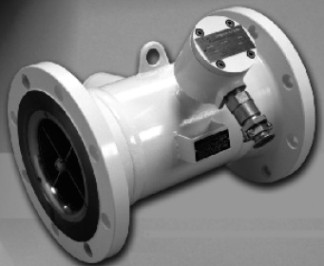

Общий вид преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS представлен на рисунке 1

Метрологические и технические характеристики преобразователей расхода жидкости турбинных моделей HELIFLU TZN, HELIFLU TZN CUS приведены в таблицах 1 и 2. Таблица 1

Наименование характеристики	Значение характеристики
	HELIFLU TZN	HELIFLU TZN CUS
Параметры измеряемой среды (жидкости): - кинематическая вязкость1), мм2/с (сСт) - температура, °С - номинальное давление2), МПа - содержание свободного газа	от 0,1 до 350 от минус 45 до плюс 180 2,0; 5,0; 10,0; 15,0; 25,0 не допускается
Диапазон измерений объемного расхода в рабочих условиях, м3/ч	от 0,012 до 4000	от 7 до 4000
Номинальный диаметр DN	от 16 до 400	от 80 до 400
Пределы допускаемой относительной погрешности, %	± 0,13), 4)
	± 0,154)
Материал корпуса	углеродистая сталь; нержавеющая сталь
Материал ротора	алюминий; титан	титан
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа	от минус 45 плюс 80 до 95 % при 35 °С без конденсации влаги от 84 до 106,7
Напряжение питания (источник постоянного тока), В	28+2,8 28 -4,2
Частота источника постоянного тока, Гц	50±0,4
Средний срок службы, лет, не менее	10
1) По специальному заказу возможно изготовление для жидкостей с вязкостью до 1000 мм2/с. 2) В зависимости от варианта исполнения. 3) При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной интерполяции 10000. 4) Динамический диапазон измерений объемного расхода в рабочих условиях определяется в процессе калибровки (10:1).

Таблица 2

Типоразмер ПР		DN	Q u) Vmax , м3/ч	Монтажная длина3), мм		Масса3), кг
HELIFLU TZN	HELIFLU TZN CUS	DN	Q u) Vmax , м3/ч	ПР	струевыпрямителя (не менее)	ПР	струевыпрямителя
16-0,12	-	16	0,12	130	-	3,5	-
16-0,25	-	16	0,25	130	-	3,5	-
20-0,5	-	20	0,5	130	-	4	-
20-1	-	20	1	130	-	4	-
25-2	-	25	2	130	175	5	2,5
25-3	-	25	3	130	175	5	2,5
25-5	-	25	5	130	175	5	2,5
32-8	-	32	8	140	224	6	4
32-12	-	32	12	140	224	6	4

Типоразмер ПР		DN	Q 1>2) Vmax , м3/ч	Монтажная длина3), мм		Масса3), кг
HELIFLU TZN	HELIFLU TZN CUS	DN	Q 1>2) Vmax , м3/ч	ПР	струевыпрямителя (не менее)	ПР	струевыпрямителя
32-15	-	32	15	140	224	6	4
32-20	-	32	20	140	224	6	4
40-8	-	40	8	156	267	7	4,2
40-12	-	40	12	156	267	7	4,2
40-15	-	40	15	156	267	7	4,2
40-20	-	40	20	156	267	7	4,2
50-30	-	50	30	180	350	8,5	4,5
50-50	-	50	50	180	350	8,5	4,5
50-70	-	50	70	180	350	8,5	4,5
80-70		80	70	235	560	15	10
80-110		80	110	235	560	15	10
80-150		80	150	235	560	15	10
100-200		100	200	305	700	30	25
100-300		100	300	305	700	30	25
150-400		150	400	356	1100	50	40
150-600		150	600	356	1100	50	40
200-800		200	800	406	1400	70	70
200-1000		200	1000	406	1400	70	70
250-1200		250	1200	508	1800	80	100
250-2000		250	2000	508	1800	80	100
300-2400		300	2400	610	2100	130	160
300-3000		300	3000	610	2100	130	160
350-3500		350	3500	711	2500	150	180
400-4000		400	4000	813	2800	170	250
1) Qmax - верхний предел измерений объемного расхода в рабочих условиях, м3/ч. 2) Проектный верхний предел измерений объемного расхода в рабочих условиях, составляет 120% Qmax, м /ч. Метрологические характеристики указанные в таблице 1 соответствуют диапазону измерений объемного расхода в рабочих условиях от 0,1Qmax до Qmax. 3) Монтажная длина и масса может отличаться от указанной на величину согласно технической документации фирмы изготовителя. ПР - преобразователи расхода жидкости турбинные моделей HELIFLU TZN, HELIFLU TZN CUS.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Преобразователь расхода жидкости турбинный - 1 шт.;

Струевыпрямитель (по заказу) - 1 шт.;

Предварительный усилитель (по заказу) - 1 шт.;

Руководство по эксплуатации - 1 экз.;

Методика поверки (по заказу) - 1 экз.

Поверка

осуществляется по документу МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ГЦИ СИ ФГУП «ВНИИР» 10 сентября 2012 г.

Средства поверки:

- поверочная установка 1-го или 2-го разряда с пределами допускаемой относительной погрешности: ± 0,05 % или ± 0,1 % соответственно;

- преобразователи давления с электрическим выходным сигналом с пределами допускаемой приведенной погрешности: 0,5 %;

- преобразователи температуры (термометры сопротивления класса А (не хуже) в комплекте с измерительными преобразователями), пределы допускаемой абсолютной погрешности комплекта: не более ± 0,2 °C;

- устройство обработки информации (УОИ), пределы допускаемой относительной погрешности УОИ при вычислениях коэффициентов преобразования преобразователя (имп/м3): не более ± 0,025 %.
