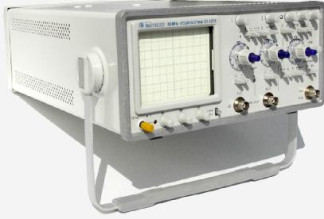

Осциллографы С1-127, С1-127/1, 46102-14

Наименование характеристики

Значение

Рабочая часть экрана (высота х ширина), мм

60 х 80 для С1-127 64 х 80 для С1-127/1 50 х 73 для С1-127 (ЖКИ)

Число каналов

2

Диапазон коэффициентов отклонения, мВ/дел

от 1 до 5000

Пределы допускаемого значения основной погрешности, %:

-    для коэффициентов отклонения (0,005-5) В/дел

-    для коэффициентов отклонения 1 и 2 мВ/дел

- в рабочих условиях эксплуатации для коэффициентов отклонения (0,005-5) В/дел, %

-    для коэффициентов отклонения 1 и 2 мВ/дел

± 3 (± 4 с делителем 1:10)

± 4 (± 5 с делителем 1:10)

± 4,5 (± 5,5 с делителем 1:10) ± 6,0 (± 7 с делителем 1:10)

Диапазон коэффициентов развертки

от 0,05 мкс/дел до 0,2 с/дел

Пределы допускаемого значения основной погрешности, %

-    коэффициентов развертки

-    коэффициентов развертки с растяжкой

± 3 ± 4

Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации, %

± 4,5

Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой, %

± 6

Пределы допускаемого значения основной погрешности измерения временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел, %

± 5 (с растяжкой)

Пределы допускаемого значения погрешности измерения временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации, %

± 7,5

Наименование характеристики

Значение

Параметры калибратора для осциллографов С-127, С1-127/1:

-    частота следования импульсов, Гц

-    амплитуда, В

1000±10

0,6±0,006

Параметры входов каналов вертикального отклонения:

-    входное активное сопротивление, МОм

-    входное активное сопротивление с делителем 1:10, МОм

-    входная емкость, пФ, не более

-    входная емкость с делителем 1:10, пФ, не более

1±0,03

10±0,3

25

15

Диапазон частот синхронизации,

от 10 Гц до 75 МГц для С1-127, С1-127 (ЖКИ) от 10 Гц до 70 МГц для С1-127/1

Минимальный уровень сигнала:

-    при внутренней синхронизации, дел, не более

-    при внешней синхронизации, В, не более

ОО (N

о" о"

Г абаритные размеры, (ширина х высота х длина), мм, не более

295x130x405

Масса, кг, не более

6 для С1-127, С1-127/1 4 С1-127 (ЖКИ)

Потребляемая мощность, В • А, не более

50 для С1-127, С1-127 (ЖКИ)

65 для С1-127/1

Средняя наработка на отказ, ч, не менее

7000

Г амма-процентный ресурс при у =95%, ч, не менее

10000

Среднее время восстановления, ч, не более

3

Время непрерывной работы, ч

16

Рабочие условия эксплуатации осциллографа С1-127, С1-127 (ЖКИ):

-    температура

-    влажность

Рабочие условия эксплуатации осциллографа С1-127/1:

-    температура

-    влажность

от минус 30 до плюс 50 °С 98 % при 25 °С

от плюс 5 до плюс 50 °С 90 % при 25 °С

Напряжение питающей сети переменного тока

(230 ± 23) В частотой (50 ±1) Гц;

(220 ± 11) В, (115 ± 6) В частотой (400 ±10) Гц;

Напряжение питающей сети постоянного тока с блоком преобразователя для С1-127

Напряжение питающей сети постоянного тока для С1-127(ЖКИ)

(27 ± 2,7) В (27 ± 2,7) В

Параметры ПХ

0,005-2

В/дел

5 В/дел

1, 2 мВ/дел

с делителем 1:10 (0,005-2 В/дел)

Время нарастания, нс, не более

7

7

35

7

Выброс, %, не более

5

5

5

10

Время установления, нс, не более

35

35

200

35

Неравномерность на участке установления, %, не более

5

10

5

5

Неравномерность, %, не более

2

2

5

5

Наименование, тип

Обозначение

Количество на исполнение

С1-127

С1-127/1

С1-127

(ЖКИ)

Осциллограф С1-127

УШЯИ.411161.001

1

-

Осциллограф С1-127/1

УШЯИ.411161.001-12

-

1

Осциллограф С1-127 (ЖКИ)

УШЯИ.411161.001-23

-

-

1

Комплект ЗИП эксплуатационный, в нем:

Тг4.072.063

1

-

-

- отвертка

ЕЕ4.094.008

2

-

-

- блок преобразователя "3.211.014"

Тг3.211.014

1

-

-

- бленда

Тг7.006.009

1*

-

-

- кабель N1

Тг4.850.252

3

-

-

- шнур сетевой

РУВИ.685612.017-01

1

-

-

- светофильтр

Тг7.222.041

1*

-

-

- крышка

Тг7.852.552

1

-

-

- вставка плавкая ВП2Б-1В 2,0 А

АГО.481.304 ТУ

4

-

-

- переход

BNC-T

2

-

-

- делитель 1:10

HP-9250

2

-

-

Техническое описание и инструкция по эксплуатации. Часть 1

УШЯИ.411161.001 ТО

1

-

-

Техническое описание и инструкция по эксплуатации. Часть II Альбом схем

УШЯИ.411161.001 ТО1

1

-

-

Формуляр

УШЯИ.411161.001 ФО

1

-

-

Комплект ЗИП эксплуатационный, в нем:

Тг4.072.06-20

-

-

1

- кабель N1

Тг4.850.252

-

-

3

- шнур питания 27 V

УФЦИ.685631.004

-

-

1

Наименование, тип

Обозначение

Количество на исполнение

С1-127

С1-127/1

С1-127

(ЖКИ)

- шнур сетевой

РУВИ.685612.017-01

-

-

1

- крышка

Тг7.852.552

-

-

1

- вставка плавкая ВП2Б-1В-2,0 А-250 В

АГ0.481.304 ТУ

-

-

4

- вставка плавкая ВП1-1-2,0 А-250 В

АГ0.481.304 ТУ

-

-

2

- переход

BNC-T

-

-

2

- делитель 1:10

НР-9250

-

-

2

Руководство по эксплуатации

УШЯИ.411161.001-23 РЭ

-

-

1

Методика поверки

УШЯИ.411161.001 МП

-

-

1

Комплект принадлежностей, в нем:

РУВИ.305654.015

-

1

-

- делитель 1:10

НР-9250

-

2

-

- переход

BNC-T

-

2

-

- вставка плавкая ВП2Б-1В 2,0 А

АГО.481.304 ТУ

-

4

-

- кабель N1

Тг4.850.252

-

3

-

- отвертка

7810-0301 3В1 ГОСТ 17199

-

1

-

- шнур сетевой

РУВИ.685631.040

-

1

-

Техническое описание и инструкция по эксплуатации

УШЯИ.411161.001-12ТО

-

1

-

Формуляр

УШЯИ.411161.001 ФО

-

1

-

* поставляются только для приборов с приемкой ПЗ и на экспорт

Белорусским государственным институтом метрологии - 04.12.2013 Таблица 4 - Основные средства поверки

г.

Наименование средства поверки

Г осреестр №

Прибор для калибровки осциллографов импульсного типа И1-9

5787-76

Генератор испытательных импульсов И1-14

7512-79

Генератор импульсов Г5-72

6701-78

Г енераторы сигналов низкочастотные Г3-112/1

6703-02

Генераторы сигналов высокочастотные Г4-107

3891-73
