Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ, 46290-16

Назначение

Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ (далее по тексту - измерители) предназначены для определения предельной температуры фильтруемости на холодном фильтре дизельных и бытовых печных топлив в соответствии с ГОСТ 22254-92, ГОСТ EN 116-2013 в лабораторных условиях.

Описание

Метод определения предельной температуры фильтруемости дизельных и бытовых печных топлив на холодном фильтре заключается в постепенном охлаждении испытуемого топлива с интервалом в 1 °С и стекании его через проволочную фильтрационную сетку при вакууме 1961 Па в соответствии с ГОСТ 22254-92, ГОСТ EN 116-2013.

Измеритель состоит из измерительного блока и держателя пипетки, совмещенного с узлом фильтрации, двух оптических датчиков уровня и термометра. Измерительный блок включает в себя пневмораспределитель, вакуумный насос, буферную емкость (вакуумный ресивер), системы шумоподавления и фильтрации воздуха, блок обработки сигналов и блок питания. Интерфейсная часть представлена четырехстрочным символьным индикатором и шестнадцати кнопочной клавиатурой.

Измеритель выполняет следующие функции:

-    измерение и индикацию текущей температуры нефтепродукта (с целью обнаружения предельной температуры фильтруемости);

-    создание разрежения 1961,28 Па.

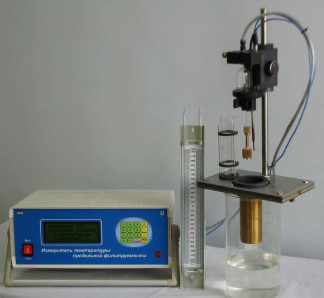

Фотография общего вида измерителей и место нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Измерители имеют только внутреннее метрологически значимое программное обеспечение (ПО), с помощью которого осуществляется:

-    отображение на жидкокристаллическом индикаторе (ЖКИ) измеренных значений температуры, режимов работы и меню прибора;

-    включение звуковой сигнализации при аварийных и других состояниях прибора;

-    расчёт и отображение результата по окончании опыта;

-    передача данных на персональный компьютер.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Влияние ПО на метрологические характеристики датчиков учитывается в общих согласованных допусках.

ПО и измеренные данные в достаточной степени защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на паспорт типографским способом и на лицевую панель измерителя методом шелкографии.

Комплектность

Комплектность поставки приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МРБ.МП 1816-2008 «Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ. Методика поверки» с Изменением № 1, утвержденному РУП «БелГИМ» 08.07.2016 г.

Основные средства поверки:

-    термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;

-    измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11);

-    термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.3 (Регистрационный № 33744-07)

-    измеритель температуры эталонный ИТЭ, диапазон измерений температуры от минус 80 до плюс 420 °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,03 °С (в диапазоне от минус 80 до плюс 0,01 °С), ±0,005 °С (в диапазоне св. плюс 0,01 до плюс 231,928 °С), ±0,01 °С (в диапазоне св. плюс 231,928 до плюс 419,527 °С);

-    стандартный образец предельной температуры фильтруемости дизельных топлив на холодном фильтре с погрешностью аттестации в соответствии с паспортом стандартного образца утвержденного типа: ГСО ПТФ ДТ-1, ГСО ПТФ ДТ-2.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус измерителя, а также в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в паспорте на измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ.

Нормативные документы

ГОСТ 22254-92 Топливо дизельное. Метод определения предельной температуры фильтруемости на холодном фильтре

ГОСТ EN 116-2013 Топлива дизельные и печные бытовые. Метод определения предельной температуры фильтруемости

ТУ BY 100270996.011-2008 «Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
