| Номер в госреестре | 46355-20 |
| Наименование СИ | Приборы для измерения параметров света фар транспортных средств |
| Обозначение типа СИ | СКО-СВЕТ-А |
| Изготовитель | Открытое акционерное общество "Рогачевский завод "Диапроектор" (ОАО "Рогачевский завод "Диапроектор"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 27.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

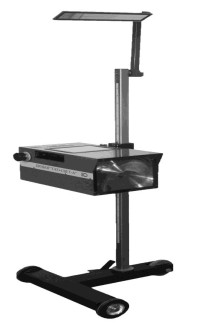

Приборы для измерения параметров света фар транспортных средств СКО -СВЕТ-А (далее - прибор) предназначены для измерения параметров предъявляемых к транспортным средствам (далее - ТС) в соответствии с углом наклона светотеневой границы светового пучка в вертикальной плоскости, силой света всех внешних световых приборов транспортных средств, частотой следования проблесков указателей поворота, временем от момента включения указателей поворота до появления первого проблеска, отношением длительности проблесков к периоду их следования. Прибор может быть использован на диагностических станциях, автотранспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания транспортных средств.
Принцип работы прибора основан на оптическом и оптико -электронном способах регистрации информации посредством прибора измерительного, представляющего собой оптическую камеру, состоящую из объектива (линза Френеля) и экрана со встроенным фотодатчиком.
Световой пучок контролируемой фарой через объектив фокусируется на экран, на котором нанесена ломаная линия для совмещения со светотеневой границей пучка ближнего света. Экран через реечную передачу соединен с барабаном отсчетного устройства, предназначенного для измерения углов наклона световых пучков.
Сигнал от фотодатчика, реагирующий на амплитудные и временные характеристики световых пучков, обработанный электронным устройством прибора. Поступает на ЖКИ-дисплей, расположенный на верхней панели рядом с кнопками управления.
Конструктивно прибор состоит из прибора измерительного, стойки, основания, зеркала, кнопки выносной.
Прибор измерительный крепиться к стойке при помощи подвижного захватывающего механизма, позволяющего установить прибор измерительный по высоте контролируемого светового устройства ТС.
Стойка закреплена на основании с возможностью вращения вокруг вертикальной оси с последующей фиксацией педалью.
Подвижное основание на колесах позволяет свободно перемещать прибор от одного светового устройства ТС к другому.
Вверху стойки находится ориентирующее устройство (зеркало), предназначенное для выставки оптической оси прибора параллельно продольной плоскости симметрии ТС.
Прибор имеем встроенный лазерный указатель, совмещаемый с оптической осью прибора, служащий для точного совмещения оптической оси прибора с центром
проверяемой фары.
Выносная кнопка служит для синхронного включения прибора и поворота ТС.
Корпус прибора соответствует степени защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 IP20.
Общий вид прибора с обозначением места нанесения знака поверки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Чаши для пломбирования залить мастикой и запломбировать клеймом ОТК.

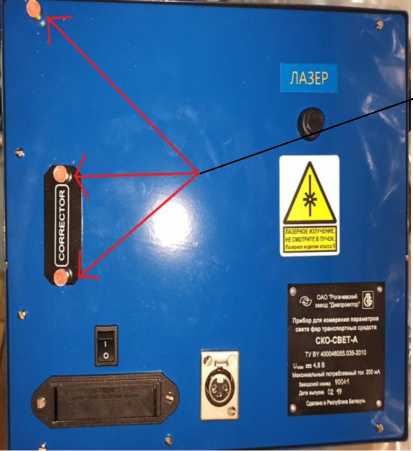

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место пломбирования

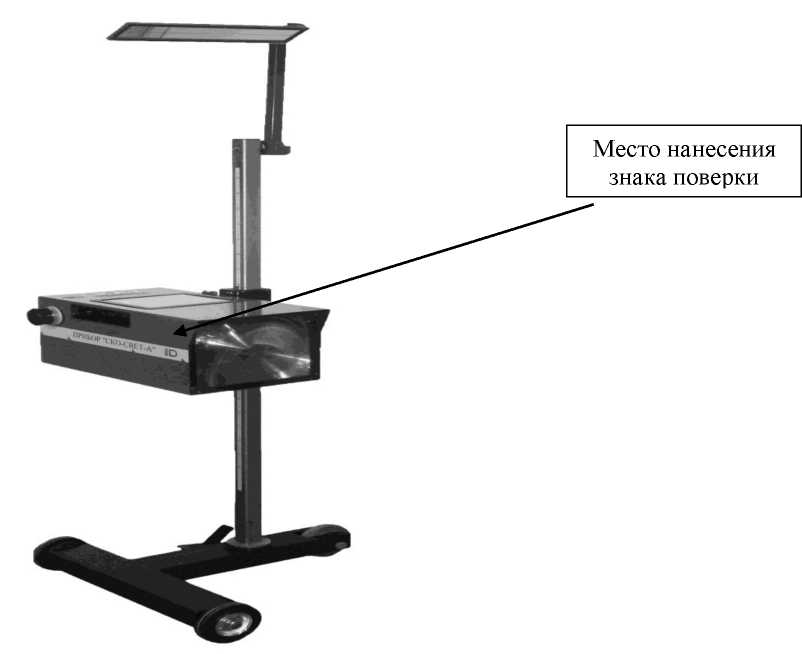

Рисунок 1 - Общий вид прибора для измерения параметров света фар транспортных средств СКО-СВЕТ-А
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы света, кд | от 1 до 100000 |
| Пределы допускаемой относительной погрешности измерений силы света, % | ±15 |
| Диапазон измерений угла наклона светотеневой границы, угл. мин. | от 0 до 140 |
| Пределы допускаемой абсолютной погрешности угла наклона светотеневой границы, угл. мин. | ±5 |
| Диапазон измерений частоты следования проблесков, Гц | от 0,5 до 3,0 |
| Пределы допускаемой относительной погрешности измерения частоты следования проблесков, % | ±7 |
| Диапазон измерения времени от момента включения указателя поворотов до появления первого проблеска, с | от 0,1 до 10,0 |
| Пределы допускаемой относительной погрешности измерения времени от момента включения указателя поворота до появления первого проблеска, % | ±15 |
| Диапазон измерения отношения длительности проблесков к периоду их следования, % | от 25 до 75 |
| Пределы допускаемой относительной погрешности измерения отношения длительности проблесков к периоду их следования, % | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний силы света, кд | от 0 до 125000 |
| Диапазон перемещения прибора измерительного по высоте, мм | от 250 до 1250 |
| Время установления рабочего режима, мин., не более | 1,5 |
| Электропитание: 4 аккумуляторных батареи типоразмера АА емкостью, мА номинальным напряжением постоянного тока, В | 2700 1,2 |
| Продолжительность непрерывной работы прибора с выключенным лазерным указателем одного комплекта аккумуляторных батарей емкостью 2700 мА^ч каждая, ч, не менее | 12 |
| Максимальный потребляемый прибором ток, мА, не более: - с выключенным лазерным указателем - с включенным лазерным указателем | 160 200 |
| Габаритные размеры, мм, не более - прибора - транспортной тары | 610x600x1900 1550x700x350 |
| Масса кг, не более - прибора - прибора в транспортной таре | 30 60 |
| Средний срок службы, лет, не менее | 6 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность, % - атмосферное давление, кПа | от +1 до +40 80 от 84 до 106,7 |
наносится на пластину, закрепленную на измерительном приборе методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор измерительный | - | 1 шт. |
| Основание | - | 1 шт. |
| Стойка | - | 1 шт. |
| Зеркало | - | 1 шт. |
| Кнопка выносная | - | 1 шт. |
| Буфер (вспомогательной устройство для поверки) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МРБ МП.2046-2010 | 1 экз. |
осуществляется по документу МРБ МП.2046-2010 «Прибор для измерения параметров света фар транспортных средств СКО-СВЕТ-А». Методика поверки», утвержденному
РУП «Белорусский государственный институт метрологии» 28 июня 2010 года.
Основные средства поверки:
Рабочий эталон единицы плоского угла по ГПС «Государственная поверочная схема для средств измерений плоского угла», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.18 № 2482
Рабочий эталон единицы времени и частоты по ГПС «Государственная поверочная схема для средств измерений времени и частоты», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.07.18 № 1621
Рабочий эталон силы света и освещенности непрерывного излучения по ГПС «Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
По заявлению владельца прибора для измерения параметров света фар транспортных средств СКО-СВЕТ-А или лица представившего его на поверку на переднюю панель прибора наносится знак поверки (место нанесения знака поверки представлено на рисунке 1).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.18 № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла».
Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.18 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»
Лист № 5
Всего листов 5
ТУ BY 400046055.038-2010 Приборы для измерения параметров света фар транспортных средств СКО -СВЕТ-А. Технические условия.
