Преобразователи измерительные Ш932, 46439-16

Назначение

Преобразователи измерительные Ш932 (далее - преобразователи) предназначены для измерения и преобразования сигналов первичных преобразователей (датчиков), а также для регистрации и отображения измеренной информации, формирования управляющих сигналов по заданной программе.

Описание

Принцип действия преобразователей основан на измерении сигналов датчиков, преобразовании их в измеряемые датчиками величины аналого-цифровыми и цифроаналоговыми преобразователями, отображении измеренных значений на ЖК-индикаторах или графическом дисплее, а также формировании управляющих сигналов в соответствии с заданными алгоритмами.

Преобразователи являются микропроцессорными, многофункциональными устройствами и выпускаются в двух конструктивных исполнениях: щитовом для монтажа на щите, панели и модульном для монтажа на DIN-рейку.

Преобразователи содержат: входные усилители, аналого-цифровые и цифроаналоговые преобразователи (АЦП и ЦАП), микропроцессор, органы управления и индикации, интерфейсы связи с внешними устройствами. Преобразователи могут дополнительно содержать накопители информации на SD-карте и USB-flash.

Преобразователи обеспечивают:

-    индикацию измеренных величин и сигналов управления;

-    архивирование измеренных значений;

-    программное регулирование;

-    формирование управляющих сигналов в соответствии с законами позиционного, пропорционально-интегрального и пропорционально-интегрально-дифференциального регулирования;

-    передачу информации по стандартным цифровым интерфейсам.

Преобразователи имеют следующие исполнения:

-    общепромышленное;

-    взрывозащищенное.

Преобразователи взрывозащищенного исполнения (с индексом «И») имеют искробезопасные входные цепи уровня «ia», маркировку [Ех1а]ПС и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия ТС №RU С-Яи.МЮ62.В.02264).

Преобразователи соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация соответствия ТС № RU Д-Яи.АЛ32.В.07654).

Преобразователи выпускают в 11 модификациях, отличающихся набором выполняемых функций, количеством входов, конструктивным исполнением (щитовое или модульное).

По степени защиты оболочки датчики соответствуют исполнению IP40 по ГОСТ 14254-96.

•тт

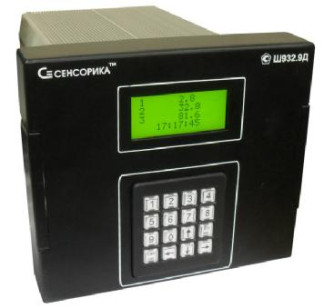

Место пломбирования    Место пломбирования

Место нанесения знака поверки

[iamHFp _.

IJ«29Wi

Место пломбирования

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) преобразователей представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Для преобразователя имеется метрологически значимое встроенное ПО (Таблица 1) и метрологически не значимое ПО для персонального компьютера (ПК), предназначенное для отображения результатов измерения на монитор.

Таблица 2 - Виды датчиков и сигналов, подключаемых к преобразователям, метрологические характеристики преобразователей_

Пределы допускаемой дополнительной приведенной погрешности к ДИ, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих температур составляют ±1,0 предела допускаемой основной приведенной погрешности к ДИ.

Пределы допускаемой дополнительной приведенной погрешности к ДИ, вызванной изменением температуры свободных концов термоэлектрических преобразователей во всем диапазоне рабочих температур составляют ±0,25 предела допускаемой основной приведенной погрешности к ДИ.

Технические характеристики преобразователей в зависимости от их модификации приведены в таблице 3.

Таблица 3 - Технические характеристики преобразователей

Питание преобразователя Ш932.9ВА (выносной модуль): внешний источник постоянного тока

-    напряжение, В    ±24 +5 остальные исполнения:

однофазная сеть переменного тока

-    напряжение, В    ~220 +33

-    частота, Гц    50 ± 1 Условия эксплуатации:

-    температура окружающего воздуха, °С    от плюс 5 до плюс 50

-    относительная влажность, %, не более    80 Средняя наработка на отказ, ч, не менее    50000 Средний срок службы, лет, не менее    12

Знак утверждения типа

наносится на титульный лист формуляра типографским способом и на лицевую панель преобразователя методом шелкографии.

Комплектность

Таблица 4 - Комплект поставки преобразователей

Поверка

осуществляется по документу МП 32-221-2016 «ГСИ. Преобразователи измерительные Ш932. Методика поверки», утвержденному ФГУП «УНИИМ» «22» апреля 2016 г. Перечень эталонов, применяемых при поверке:

-    эталон единицы силы постоянного электрического тока 1-го разряда в диапазоне

7    1    7    7

значений от 6,2-10" до Г10" А и 2-го разряда в диапазоне значений от 1 -10" до 6,2-10" А по ГОСТ 8.022-91, единицы электрического напряжения 3-го разряда в диапазоне значений

от 910-2 до 1103 В по ГОСТ 8.027-2001.

-    эталон единицы электрического сопротивления 3-го разряда в диапазоне от 0,001 до 100000 Ом по ГОСТ Р 8.764-2011.

Знак поверки наносится на средство измерения (место нанесения указано на рисунках 1, 2).

Сведения о методах измерений

Методики измерений содержатся в документах КПЛШ.466429.022 РЭ, КПЛШ.466429.014 РЭ,    КПЛШ.466429.017 РЭ,    КПЛШ.466429.055 РЭ,

КПЛШ.466429.047 РЭ,    КПЛШ.466429.029 РЭ,    КПЛШ.466429.035 РЭ,

КПЛШ.466429.036 РЭ, КПЛШ.466429.034 РЭ.

Нормативные документы

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ.4227-005-12296299-2010 Преобразователи измерительные Ш932. Технические

условия
