Измерители иммитанса Е7-25, 46511-17

46511-17
Измерители иммитанса Е7-25 предназначены для для измерений параметров иммитанса электрорадиоэлементов в диапазоне частот от 25 Гц до 1 МГц.
Карточка СИ
Номер в госреестре 46511-17
Наименование СИ Измерители иммитанса
Обозначение типа СИ Е7-25
Изготовитель ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации 2017
Срок свидетельства 29.11.2017
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители иммитанса Е7-25 предназначены для для измерений параметров иммитанса электрорадиоэлементов в диапазоне частот от 25 Гц до 1 МГц.

Описание

Принцип действия измерителей иммитанса Е7-25 основан на методе вольтметра-амперметра. Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму Значение измеряемых параметров определяется расчетным путем и отображается на дисплее.

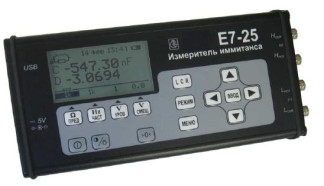

Общий вид измерителя приведен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Измерители иммитанса Е7-25 имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1. Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Е7-25

Номер версии (идентификационный номер) ПО

V1.0

Цифровой идентификатор ПО

Недоступен

Технические характеристики

Метрологические характеристики измерителей иммитанса Е7-25 приведены в таблицах 2 - 4. В указанных таблицах приняты следующие обозначения: |Z| - модуль комплексного сопротивления, |Y| - модуль проводимость, ф - угол фазового сдвига комплексного сопротивления, RS -сопротивление переменного тока в последовательное схеме замещения, RP -сопротивление переменного тока в параллельной схеме замещения, Xs - реактивное сопротивление в последовательной схеме замещения, Xp - реактивное сопротивление в параллельной схеме замещения, Gs - активная проводимость в последовательной схеме замещения, Gp - активная проводимость в параллельной схеме замещения, Bs - реактивная проводимость в последовательной схеме замещения, Bp - реактивная проводимость в параллельной схеме замещения, CS - емкость в последовательной схеме замещения, Cp - емкость в параллельной схеме замещения, LS - индуктивность в последовательной схеме замещения, LP -индуктивность в параллельной схеме замещения, tg 5 - тангенс угла потерь (допускается обозначение D - фактор потерь), Q - добротность, I - ток утечки.

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 106

Измеряемые параметры

|Z|, Rs, Rp, Xs, Xp, Gs, Gp, Bs, Bp, |Y|, Cs, Cp, U L^ D Q Ф, 1

Диапазон измерений (в зависимости от частоты) Xp, ^ Ом

от 10-5 до 109

Ls, Lp, Г н

от 10-11 до 104

Cs, Cp, Ф

от 10-15 до 1

Gp, Gs, Bp, Bs, Y, См

от 10-11 до 10

D, Q,градус

от 10-4 до 104

Ф,градус

от-180° до +180°

I, А

от 10-7 до 10-3

Пределы допускаемой основной относительной погрешности измерения по |Z|, %

указаны в таблице 3

Пределы допускаемой основной относительной погрешности измерения

по Rs, Rp, Gp, Ls, Lp, Cs, Cp, ^ Bp, ^ D, Q, 1

указаны в таблице 4

Пределы допускаемой основной абсолютной погрешности измерений по D, Q, ф

указаны в таблице 4

Пределы допускаемой дополнительной погрешности измерения параметров иммитанса, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %

не более 0,5 предела допускаемой основной погрешности

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +40 до +700

Диапазон установки напряжения смещения с шагом 0,1 В (в диапазоне от 0 до 10 В включительно) и 1 В (в диапазоне свыше 10 В), В

от 0 до +60

Выходное сопротивление источника сигнала, Ом

100±20

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84 до 106

Предел измерений (Диапазон измерений |Z|)

Пределы допускаемой относительной основной погрешности изме

рения модуля комплексного сопротивления, ±Sz, %, на частотах

от 25 Гц до 99 Гц

от 100 до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

(

1 + 0,2 □

V

|Z | 1

JzL-1

106 J

"

0,5 + 0,1 □!

_ V

Iz I 1 _ZL_1

106 J.

" f 0,5 + 0,1 □

_ V

|z | ^

JZt-1 106

-

'

-

1 МОм

" ( 1 + 0,1 С1

_ V

|Z | 1 5 1

105 J

0,3 + 0,03 □

f Iz I 1

i-Zp-1 V 1°5 J

0,2 + 0,02 С

i |z | 1

5 -1

v 1°5

" ( 0,5 + 0,1 С!

V

z | 1

51

105 J.

'

-

100 кОм

0,5 + 0,05[

( |Z | 1

II z 1 t104 '.

0,2+0,02 cf Ц- 10

0,15 + 0,01 cf 1^-100

°-3+°’°3 'Ш-^

1 + 0,2 иЩ— 1] 4104 J.

10 кОм

°-5+°-05 4 И-')

0,2 + °,°2 cf J|_ ^

0,15+0,01 cj Л -10

°,2 + °,°2 [Щ-^

°’5+НИ-1)

3+°.5 ^Ц-11

1 кОм

°-5+°-°5 4 И- ^

0,2 + °,°2 Ilf Ц- ^

0,15 + 0,01 □j-JZi-11

V102 0

'

°,2 + °,°2 [Щ-1)

0,5 + 0,05 Ilf-^L-1

_ 4102 j

3+°.3 c( й-11

100 Ом

0,5 + 0,05[

С^- 11'

Tv |Z| J.

0,2 + 0,02C

I !°г_ 11 l|z| J

0,15 + 0,01С

f 2*Т_ 1

Uz| 0

'

0,2 + 0,02 С

£-1)

Uz| J

0,5 + 0,05[

f ^-11 Uzl )

f

3 + 0,3 С

, |z| " J.

10 Ом

1 + 0,1С

f 10 1

10 _ 1 vZI J.

0,3 + 0,03 c

i 1° 1 -110 _ 1

\Z| J.

0,3 + 0,03 С

i 10 1 -i A -1

tz| J.

0,3 + 0,03С

i 10 1 -1А -1 \|z| J.

(

1 + 0,1С

V

■“1]

Jz| J

3 + 0,5 С

f 10 1 ! 1° -1

Vz| J.

1 Ом

1 + 0,2 □

f 1 1' A _ 1 vZI J

0,5 + 0,1C

j 1 1' i A _ 1 VZ | J

0,5 + 0,1С

11 1' -1

v|z | J

0,5 + 0,1 С

f 1 1' i A -1 Vz | J

/

1 + 0,2 С

V

-> 1'

Jz | J

-

Примечание - |Z| - измеренное значение модуля комплексного сопротивления, в омах.

Измеряемый параметр

Значение D, Q

Пределы допускаемой основной погрешности измерения

Y

-

5y = ±5z

p

О

,p

хл

R

Q<0,1

5r = 5g=±5z

Q>0,1

5r = 5g=±5z(1+Q)

p

н-1

хл

L

D<0,1

5l = ±5z

D>0,1

5l = ±5z(1+D)

Cs, Cp

D<0,1

5c = ±5z

D>0,1

5c = ±5z(1+D)

Xs, Bp, Bs

D<0,1

5x = 5b=±5z

D>0,1

5x = 5b=±5z(1+D)

D

D<1

Ad = ±(5z/100 %) (1+10^D)

D>1

5d = ±5z(10+D)

Q

Q>1

5q = ±5z(10+Q)

Q<1

Aq = ± (5z/100 %)(1+10^Q)

ф

-

Дф = ± (5z/ 1 %)1°

I

-

Ai = ±(3+50 мкА/I) %

Примечания

1    Значение 5Z определяется из таблицы 3

2    D, Q, I - измеренные значения фактора потерь, добротности, тока утечки, соответственно.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания

-напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

10

Габаритные размеры, мм, не более

- высота

220

- ширина

109

- длина

35

Масса, кг, не более

0,8

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность (при

температуре 25 °С), %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч

15000

Знак утверждения типа

наносится на заднюю панель прибора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель иммитанса Е7-25

УШЯИ.411218.015

1 шт.

Сетевой адаптер

Es18E05-050

1 шт.

Устройство присоединительное УП-1

УШЯИ.685631.127

1 шт.

Устройство присоединительное УП-2

УШЯИ.685631.126

1 шт.

*

Устройство присоединительное УП-4

УШЯИ.685631.130

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Кабель интерфейсный

UsB 2.0 A(M) - B(M)

1 экз.

Руководство по эксплуатации

УШЯИ.411218.015 РЭ

1 экз.

Методика поверки

УШЯИ.411218.015 МП (МРБ МП.1806-2008)

1 экз.

Упаковка

УШЯИ.305641.055

1 шт.

Упаковка

УШЯИ.305647.298

1 шт.

Примечание

* Поставляется по отдельному заказу

Поверка

осуществляется по документу УШЯИ.411218.015 МП МРБ МП.1806-2008 «Измеритель иммитанса Е7-25. Методика поверки», утвержденному РУП «БелГИМ» 15 июля 2008 г. Основные средства поверки:

-    набор мер сопротивления Н2-1 (регистрационный номер в Федеральном информационном фонде 12942-91);

-    меры сопротивления Р4016, Р4017 (регистрационный номер в Федеральном информационном фонде 7791-80);

-    меры емкости Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);

-    меры индуктивности Р5105-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);

-    составные меры тангенса угла потерь по ГОСТ Р 8.686-2009 D= 0,001; 0,01; 0,1, AD=±0,0005;

-    составные меры добротности по ГОСТ Р 8.686-2009 Q= 10; 100, AQ=± (0,1 - 5);

-    частотомер электронно-счетный Ч3-81/1 (регистрационный номер в Федеральном информационном фонде 27323-04);

-    вольтметр универсальный цифровой В7-27 (регистрационный номер в Федеральном информационном фонде 6396-77);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель прибора или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний

ТУ BY 100039847.090-2008 Измеритель иммитанса Е7-25. Технические условия
