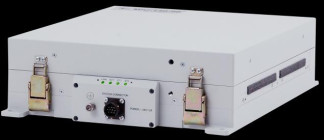

Комплексы измерительные магистрально-модульные MIC-M, 46517-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MERA Recorder (scales.dll)

Номер версии (идентификационный номер) ПО

1.0.0.8

Цифровой идентификатор ПО

24CBC163

Измеряемые величины

Тип модуля

Диапазоны измерений

Количество каналов

Пределы допускаемой приведенной погрешности1

основной

дополнительной2

1

2

3

4

5

6

Напряжение постоянного тока

MR-114

±10 в

±5 В ±2,5 В ±1,25 В ±0,625 В ±0,1 В ±0,05 В

16/32

±0,025 %*

±0,025 %

±0,025 В ±0,02 В

16/32

±0,05 %*

±0,025 %

PXI MX-132

±10 В ±5 В

±2,5 В ±1,25 В ±0,625 В

±0,1 В ±0,05 В

32/64

±0,025 %*

±0,025 %

±0,025 В ±0,02 В

32/64

±0,05 %*

±0,025 %

МВ-132

±10 В

32

±0,05 %*

±0,025 %

МВ-232

±50 мВ

±100 мВ

±250 мВ

±500 мВ

32

±0,2 %*

±0,1 %

Сила постоянного тока с Rbx.=5 Ом

MR-114C1 MR-114+

МЕ-003С1

от 0 до 5 мА от 0 до 20 мА

16

±0,05 %*

±0,025 %

Сила постоянного тока с Rbx.=500 Ом

MR-114C2

MR-114+

МЕ-003С2

от 0 до 5 мА от 0 до 20 мА

16

Напряжение постоянного тока

MR-227K1

от -10 до +75 мВ

8/16

±0,08 %**

±0,1 %

MR-227K2

от -4 до +30 мВ

8/16

MR-227K3

от -5 до +15 мВ

8/16

MR-227U1

от 0 до 10 В от -2 до +8 В

8/16

MR-227U2

от 0 до 100 В от -20 до +80 В

8/16

MR-227U3

от 0 до 300 В от -60 до +240 В

8/16

1

2

3

4

5

6

ТЭДС термопар с компенсацией температуры "холодного спая"

MR-227K11+

МЕ-005

от -10 до +75 мВ

15

±0,08 %**

±0,1 %

MR-227K21+

МЕ-005

от -4 до +30 мВ

15

MR-227K31+

МЕ-005

от -5 до +15 мВ

15

Электрическое сопротивление постоянного тока

MR-227R1

от 0,1 до 50 Ом

8

±0,08 %**

±0,1 %

MR-227R2

от 0,1 до 100 Ом

8

MR-227R3

от 0,1 до 200 Ом

8

MR-227R4

от 75 до 125 Ом

8

MR-227R5

от 75 до 200 Ом

8

MR-227R6

от 0,1 до 20 Ом

8

MR-227S1

от 0,1 до 10000 Ом

8

МВ-232

от 0,1 до 20 Ом от 0,1 до 41 Ом от 0,1 до 102 Ом от 0,1 до 204 Ом

32

±0,2 %*

±0,1 %

Относительное сопротивление потенциометрических датчиков

MR-227Up

от 0 до 100 %

8

±0,08 %**

±0,1 %

Сила постоянного тока

MR-227C1

от 0 до 5 мА

8/16

MR-227C2

от 0 до 20 мА

8/16

Напряжение постоянного тока

MR-237U

от -10 до +100 мВ от 0 до 10 В от 0 до 100 В от 0 до 300 В

8

±0,08 %**

±0,1 %

Сопротивление постоянного тока

MR-237R

от 0,1 до 50 Ом от 0,1 до 100 Ом от 0,1 до 200 Ом от 75 до 125 Ом от 75 до 200 Ом

8

Сила постоянного тока

MR-237C

от 0 до 5 мА от 0 до 20 мА

8

Напряжение датчиков вибраций, пульсаций давления, акустических сигналов

MR-202

постоянного и переменного тока в диапазоне частот до 48 кГц****: ±10 В

4/8

±0,10 %***

±0,2 %

PXI MX-224

PXI MX-225

PXI MX-240

постоянного и переменного тока в диапазоне частот до 100 кГц: ±10 В

1

2

3

4

5

6

Напряжение датчиков вибраций, пульсаций давления, акустических сигналов

PXI MX-228

постоянного и переменного тока в диапазоне частот до 100 кГц: ±10 В

8

±0,30 %***

±0,2 %

Напряжение постоянного и переменного тока

PXI MX-340

постоянного тока

±10,00 В

4

±0,10 %

±0,2 %

переменного тока в диапазоне частот до 100 кГц: 10,00 В

±0,10%***

Напряжение тензодатчиков

PXI MX-340

постоянного тока

±10,00 В

±0,10%

±0,2 %

±0,100 В

±0,15 %

±0,050 В

±0,020 В

±0,010 В

±0,005 В

переменного тока в диапазоне частот до 100 кГц

10,00 В

±0,10 %***

0,100 В

0,050 В

±0,15 %***

0,020 В

±0,40 %***

0,010 В

±0,50 %***

0,005 В

±1,00 %***

Электрический заряд пьезоэлектрических датчиков

PXI MX-240

±10 пКл

±100 пКл

±1000 пКл

±10000 пКл

±100000 пКл

4

±1 %***

±0,2 %

Относительное напряжение тензодатчиков

MR-212

от 0 до 2 мВ/В ±2 мВ/В от 0 до 4 мВ/В ±4 мВ/В от 0 до 8 мВ/В ±8 мВ/В от 0 до 16 мВ/В ±16 мВ/В от 0 до 32 мВ/В ±32 мВ/В

4

±0,05 %

±0,05 %

МН-302

2/4

1

2

3

4

5

6

Напряжение тензорезисторов (четвертьмост)

MIC-183

±6,25 мВ ±12,5 мВ

±25 мВ ±50 мВ

±100 мВ

64

±0,30 %

±0,1 %

Относительное напряжение тензодатчиков (мост, полумост)

MIC-184

±0,78 мВ/В ±1,56 мВ/В ±3,12 мВ/В ±6,25 мВ/В ±12,5 мВ/В

±25 мВ/В ±50 мВ/В ±100 мВ/В ±200 мВ/В

64

±0,10 %

±0,05 %

1

±0,10 %

±0,05 %

Частота периодического сигнала

MR-452

PXI МХ-416

от 0,01 до 50000 Гц

8/16

±0,01 % (отн. погр.)

±0,001 %

Частота периодического сигнала с нормализаторами сигнала

MR-452

PXI МХ-416 c МЕ-401

от 0,01 до 5000 Гц

8/16

±0,01 % (отн. погр.)

±0,001 %

MR-452

PXI МХ-416 c МЕ-402

от 0,01 до 100000 Гц

ТЭДС термопар, соответствующая температуре

MIC-140

от +600 до +1760 °C (R, S)

от +600 до +1800 °C

(В)

16/24/

48/96

±1,0 °C

±0,2 °C

от -200 до +1200 °C (J)

±0,5 °C

от -160 до +380 °C (T)

±0,5 °C

от -200 до +1000 °C

(E)

±0,5 °C

от -200 до +1372 °C (K)

±0,5 °C

от -200 до +100 °C (М)

±0,5 °C

от -200 до +1300 °C (N)

±1,0 °C

от 0 до 2500 °C (A1) от 0 до 1800 °C

(A2, А3)

±2,0 °C

-200 до +800 °C (L)

±0,5 °C

Пределы допускаемой абсолютной погрешности измерений температуры холодного спая ±0,2 °C

1

2

3

4

5

6

Примечания:

1 - Пределы допускаемой приведенной погрешности нормируются к диапазону измерений.

2 - Дополнительная погрешность вызвана изменением температуры окружающей среды в

пределах рабочих условий эксплуатации.

* - при частоте опроса 100 Гц

* * - при частоте опроса 10 Гц

* ** - погрешность измерений напряжения переменного тока на частоте 1000 Гц

* ***- частотный диапазон модуля MR-202 до 48000 Гц при условии одного модуля в составе

комплекса и до 25000 Гц при количестве модулей в составе комплекса от 2 до 16 шт.

Тип модуля

Диапазоны воспроизведения

Количество каналов

Пределы допускаемой абсолютной погрешности воспроизведения

основной1

дополнительной2

PXI MX-340

от 1,0 до 18,0 В ((Ян > ивоспр./0,02), Ом)

4

±(0,001^ивоспр.+1 мВ)

±1 мВ/10 °C

от 1,0 до17,0 мА ((Ян < 17/1воспр.-900), Ом)

±(0,002-1вОСПр+8 мкА)

±15 мкА/10 °C

Примечания:

1 С учетом:

- нестабильности выходного напряжения при изменении тока нагрузки в режиме воспроиз -ведения напряжения питания тензодатчиков;

- нестабильности выходного тока при изменении напряжения на нагрузке на ±1,0 % в режиме воспроизведения силы тока питания тензодатчиков

2 При изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °C

- Ueocnp. - воспроизводимое напряжение, В;

- I воспр. - воспроизводимый ток, А;

- Rh - сопротивление нагрузки, Ом.

Тип модуля

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI МХ-224

PXI МХ-225

PXI MX-240

от 0 до 40000 включ.

±0,015

PXI МХ-224

PXI МХ-225

PXI MX-240

св.40000 до 100000

±0,150

PXI МХ-228

от 0 до 20000 включ.

±0,030

св.20000 до 100000

±0,100

MR-202

от 0 до 20000 включ.

±0,015

MR-202

св.20000 до 48000

±0,150

Тип модуля

Диапазон измерений, В

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI MX-340

10

от 10 до 40000 включ. св. 40000 до 100000

±0,015

±0,150

Тип модуля

Диапазон измерений

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI МХ-240

100 пКл

1000 пКл

10000 пКл

100000 пКл

от 10 до 70000

±0,150

10 пКл

от 10 до 10000

PXI MX-340

10 В

от 10 до 40000 включ. св.40000 до 100000

±0,015

±0,150

0,1 В 0,05 В 0,02 В 0,01 В 0,005 В

от 10 до 30000 включ.

±0,150

св. 30000 до 50000 включ.

±0,500

св. 50000 до 100000

±3,000

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока для MIC-710, В

от +15 до +25 от 30 до 80 от 84 до 106,7 220±22 50+1 27

Рабочие условия эксплуатации:

- температура окружающей среды для всех MIC-M, кроме MIC-140, MIC-710, MIC-1100, °С

- температура окружающей среды для MIC-140, MIC-710, MIC-1100, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока для MIC-710, В

от +5 до +40

от -30 до +50 от 30 до 80 от 84 до 106,7 220±22

50+1 от 19 до 35

Масса комплекса (в зависимости от исполнения), кг

от 1 до 11

Время прогрева комплексов, мин, не более

40

Среднее время восстановления работоспособного состояния комплекса (при наличии ЗИП), мин, не более

20

Время наработки на отказ, ч, не менее

10000

Средний срок службы комплекса, лет

7

Наименование

Обозначение

Количество

Примечание

Комплекс измерительный магистрально-модульный с комплектом измерительных модулей и модулей ввода-вывода дискретных сигналов

MIC-М

1 шт.

Исполнение в соответствии с заказом

Блок синхронизации

МЕ-020, МЕ-020В

-

По требованию заказчика

Блок питания

МЕ-909, МЕ-910, МЕ-009

-

Источник тока

МЕ-910

-

Нормализатор сигналов

МЕ-401, МЕ-402, МЕ-408

-

Модуль коммутации

МЕ-001, МЕ-002, МЕ-003, ME-003C1, ME-003C2, МЕ-005, МЕ-007

-

Кабель соединительный

(ME-005)-(MR227K11/K21/K31)

в соответствии с заказом

По согласованию с заказчиком

(ME-003 C1/C2)-(MR- 114)

(ME-401)-(MR-452)

(mE-402)-(mR-452)

(ME-401)-(PXI MX-416)

(mE-402)-(pXI MX-416)

Программное обеспечение

Recorder

1 шт.

-

MR-300

-

По требованию заказчика

Руководство по эксплуатации

БЛИЖ.422212.001.001 РЭ

1 экз.

-

Паспорт

БЛИЖ.422212.001.001 ПС

1 зкз.

-

- MIC-221, MIC-251 М

1 шт.;

- MIC-222, MIC-252 М

2 шт.;

- MIC-223, MIC-253 М

до 3 шт.;

- MIC-224, MIC-254 М, MIC 521 PXI, MIC-551 PXI

до 4 шт.;

- MIC-225, MIC-255 М, MIC-320, MIC-325, MIC-350 М, MIC-355 М

до 6 шт.;

- MIC-522 PXI, MIC-552 PXI

до 7 шт.;

- MIC-246

до 14 шт.;

- MIC-226, MIC-236, MIC-256 М

до 16 шт.;

- MIC-523 PXI, MIC-553 PXI

до 17 шт.;

- MIC-228

до 6 шт.
