| Номер в госреестре | 46531-18 |
| Наименование СИ | Антенны измерительные рупорные |
| Обозначение типа СИ | П6-72 |
| Изготовитель | Акционерное общество "Центральное конструкторское бюро автоматики" (АО "ЦКБА"), г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 25.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рупорные П6-72 (далее - антенны П6-72) предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Принцип действия антенн П6-72 состоит в преобразовании напряженности электромагнитного поля (плотности потока энергии) в соответствующую ей высокочастотную мощность в тракте.
Конструктивно антенна П6-72 представляет собой рупор с диапазонным волноводнокоаксиальным переходом.
Для обеспечения согласования и нормальной диаграммы направленности во всем рабочем диапазоне частот в волноводно-коаксиальном переходе и в начале рупора установлены пластины из поглощающего материала, а в раскрыве рупора установлена диэлектрическая линза с поляризационными решетками.
Вход антенны стандартный коаксиальный с волновым сопротивлением 50 Ом.
Антенны П6-72 изготавливаются в двух исполнениях (исполнение 1 и исполнение 2), которые отличаются рабочим диапазоном частот и типом входного присоединительного ВЧ соединителя.

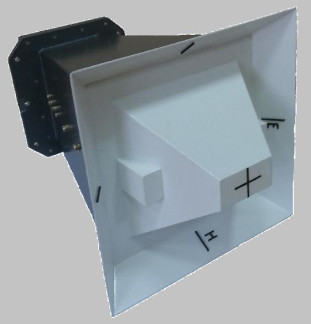

Внешний вид антенны П6-72 приведен на рисунке 1.
Элементы антенн П6-72, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа пломбированием и лакокрасочным покрытием
Места пломбировки антенн П6-72 от несанкционированного доступа приведены на рисунке 2.
Антенны П6-72 совместно с генераторами могут использоваться для возбуждения электромагнитного поля с заданной напряженностью электромагнитного поля (плотностью потока энергии).
отсутствует.
Метрологические и технические характеристики антенн П6-72 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - исполнение 1 - исполнение 2 | от 0,9 до 18,0 от 0,9 до 27,0 |
| КСВН входа, не более | 2,5 |
| Эффективная площадь, см2: - исполнение 1 - исполнение 2 | от 400 до 25 от 400 до 7 |
| Пределы допускаемой относительной погрешности эффективной площади, дБ | ±1,5 |
| Коэффициент кроссполяризации, дБ, не более | -17 |
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя: - исполнение 1 - исполнение 2 | розетка тип III вариант 1 по ГОСТ 13317-89 розетка тип IX вариант 3 по ГОСТ 13317-89 |
| Номинальное входное сопротивление, Ом | 50 |
| Масса, кг, не более | 2,7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 230 230 372 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа (мм рт.ст.) | от -10 до +50 90 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Антенна измерительная рупорная П6-72. Паспорт МИАВ.464653.009 ПС» типографским способом и на корпус антенны методом наклейки.
Комплектность антенны П6-72 приведена в таблице 3.
Таблица 3 - Комплектность антенны П6-72
| Наименование | Обозначение | Количество |
| Антенна измерительная рупорная П6-72 | МИАВ.464653.009 | 1 шт. |
| Руководство по эксплуатации | МИАВ.464653.009РЭ | 1 экз. |
| Паспорт | МИАВ.464653.009ПС | 1 экз. |
| Методика поверки | МИАВ.464653.009-17МП | 1 экз. |
| Упаковка* | - | 1 шт. |
| Тренога** | - | 1 шт. |
| * Прилагается при поставке сторонним организациям ** Поставляется по требованию заказчика | ||
осуществляется по документу МИАВ.464653.009-17МП «Инструкция. Антенны измерительные рупорные П6-72. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17 ноября 2017 года.
Основные средства поверки:
- рабочий эталон единицы коэффициента усиления измерительных антенн, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±(0,5 - 1,0) дБ по ГОСТ Р 8.574-2000;
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот ±(0,10 - 0,40) по ГОСТ Р 8.813-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 93 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
