| Номер в госреестре | 46656-22 |
| Наименование СИ | Радиочасы |
| Обозначение типа СИ | МИР РЧ-02 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "МИР" (ООО "НПО "МИР"), г. Омск. |
| Год регистрации | 2022 |
| Срок свидетельства | 24.01.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиочасы МИР РЧ-02 (далее - радиочасы) предназначены для формирования и выдачи эталонных сигналов времени, передачи информации о текущем значении времени и календарной дате по цифровым интерфейсам в соответствии с протоколом NMEA 0183, а также для использования в качестве сервера точного времени с поддержкой протокола синхронизации времени SNTP.
Принцип действия радиочасов основан на приеме сигналов СНС ГЛОНАСС/GPS, синхронизации собственных часов, формировании, хранении и выдачи сигналов частоты и времени в различных последовательностях и кодах (1PPS (1Гц), NMEA, SNTP), синхронизованных с национальной шкалой времени UTC(SU).
Конструктивно радиочасы выполнены в виде герметичного моноблока из поликарбоната и металлического кронштейна. Радиочасы состоят из специализированного приемника сигналов СНС ГЛОНАСС/GPS, приемной антенны и платы радиочасов, предназначенной для обработки сигналов и формирования выходного импульсного сигнала 1 Гц, а также информации о текущем значении времени и календарной дате и её выдачи по цифровым интерфейсам RS-485 или Ethernet. Пакет данных, передаваемых радиочасами по интерфейсу RS-485, соответствует протоколу IEC 61162-1 (NMEA-0183). Пакет данных, передаваемых радиочасами по интерфейсу Ethernet, соответствует протоколу SNTP.
Радиочасы выпускаются в двух модификациях МИР РЧ-02.00 и МИР РЧ-02.А. Их обозначение и особенности конструктивного исполнения (количество и тип интерфейсов связи, тип электропитания, дополнительные функции) приведены в таблице 1.
Общий вид радиочасов представлен на рисунке 1.
Пломбировка от несанкционированного доступа производится в виде пломбы с оттиском поверительного клейма и (или) на элементе крепления верхней платы внутри основного блока.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Таблица 1 - Модификации радиочасов
| Модификация (код) | Расшифровка символов кода |
| МИР РЧ-02.А-хт-РОЕ-f | Конструктивное исполнение 00 - корпус размерами 82 х 55 х 82 мм А - корпус размерами 90 х 55 х 155 мм |
| МИР РЧ-02.А-xm -POE-f | Количество и тип интерфейсов связи xm 1) - x - количество портов интерфейса m. m=R - интерфейс RS-485, m=Е - интерфейс Ethernet |
| МИР РЧ-02.А-хт-РОЕ-f | Тип электропитания ИПи -питание от цепи номинальным напряжением и = 24 В POE - питание по технологии РоЕ (через интерфейс Ethernet) |
| МИР РЧ-02.А-хт-РОЕ-f | Дополнительные функции (опции) Т - наличие термостатированного кварцевого генератора (OCXO) |
1) Здесь и далее, строчными курсивными буквами обозначены переменные символы. Значения, которые может принимать переменный символ, указаны в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода. Возможные типы интерфейсов приведены в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода.

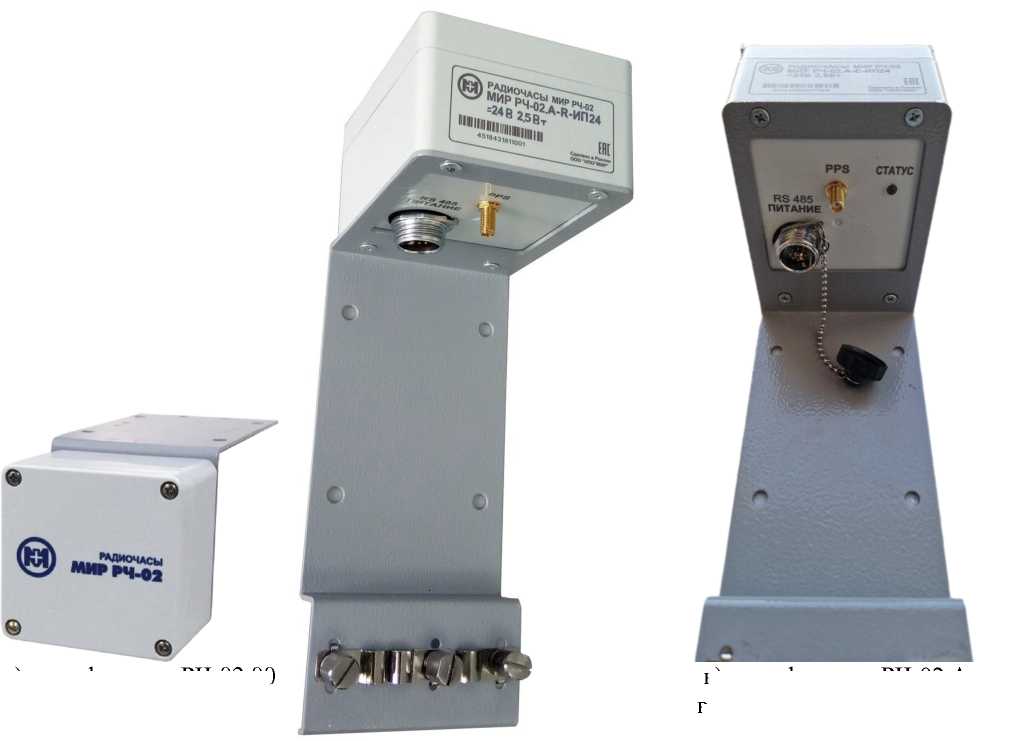

а) модификация РЧ-02.00
б) модификация РЧ-02.А
Рисунок 1 - Общий вид радиочасов

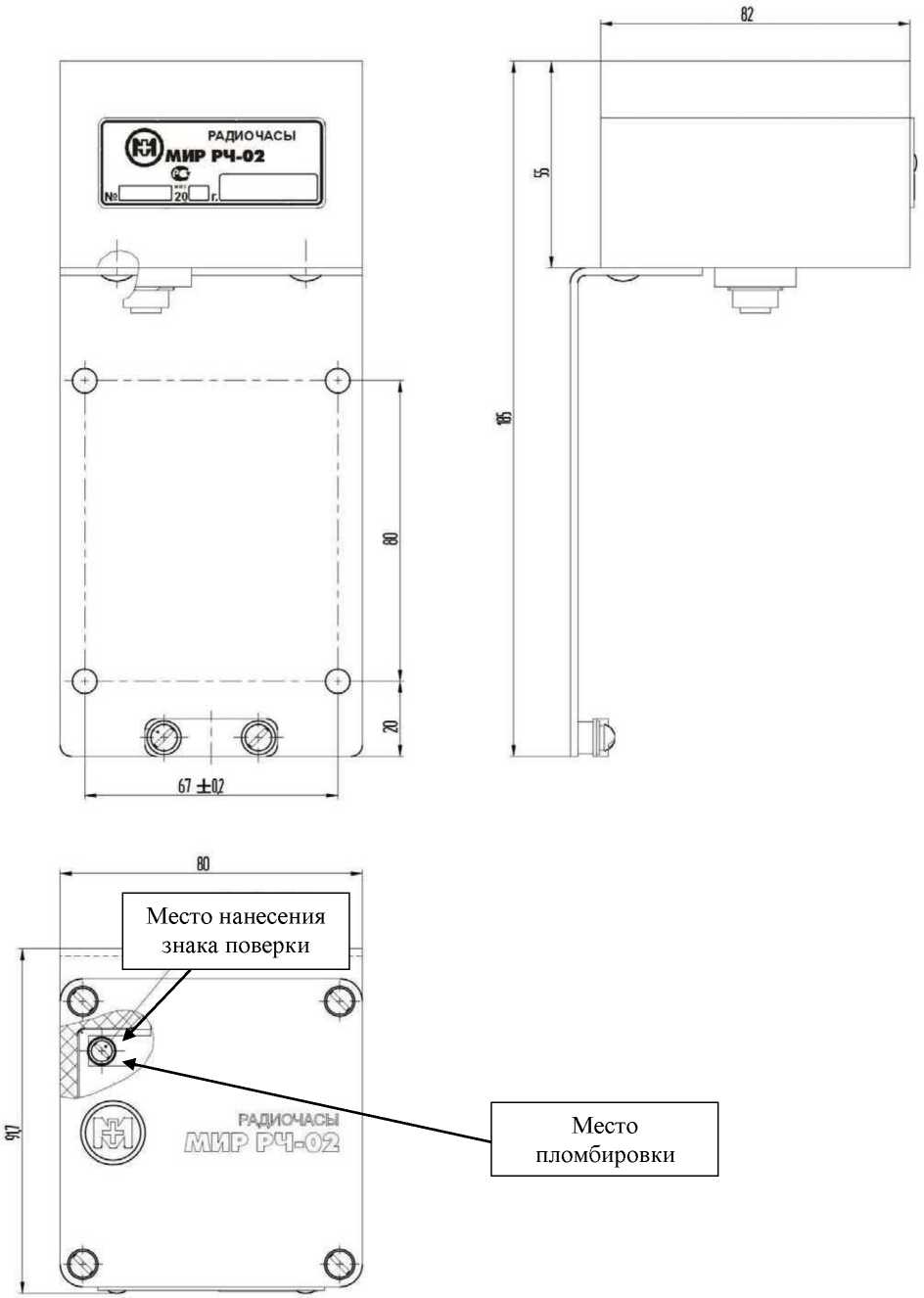

67 ±Ц?
Q РАДИОЧАСЫ
СЗ/МИР РЧ-02
Место нанесения знака поверки
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.00

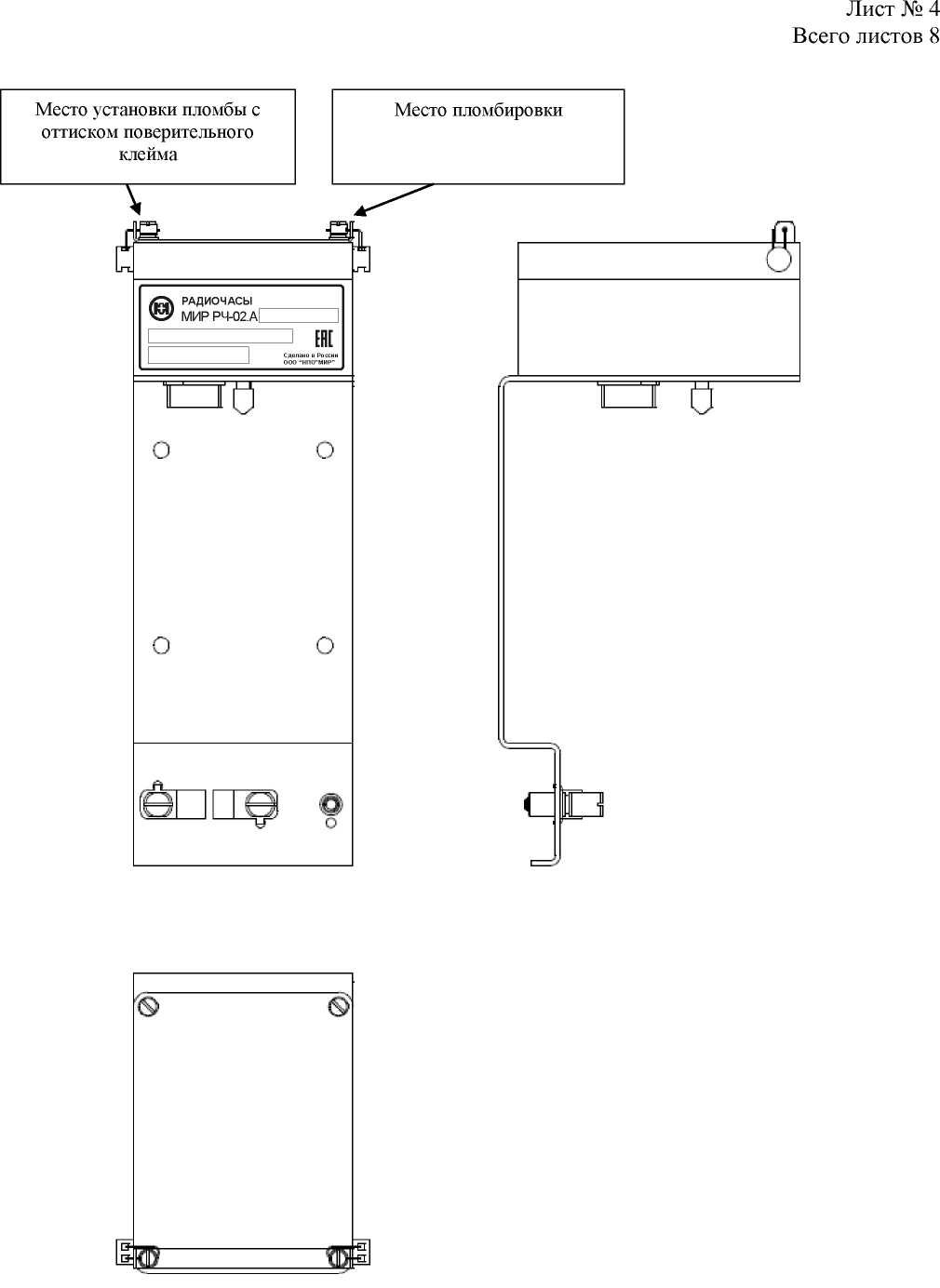

Место установки пломбы с оттиском поверительного клейма
Место пломбировки

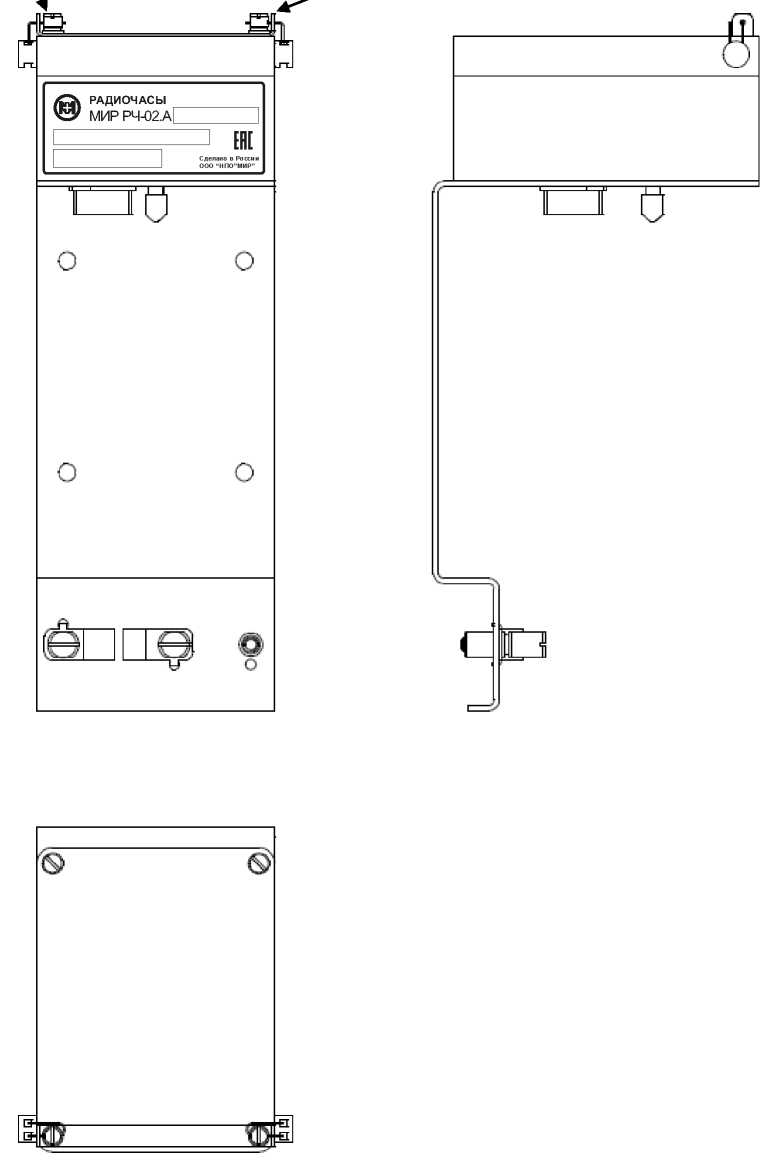

] ЕНЕ
Сделано в России ООО “НПО”МИР”
РАДИОЧАСЫ
МИР РЧ-02.А[
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.А
Программное обеспечение (далее - ПО) радиочасов является встроенным и реализовано в управляющем микроконтроллере. ПО обеспечивает обработку сигналов от спутниковой навигационной системы, выделение полезной информации, обработку выделенной информации, передачу значений текущего времени и календарной даты по цифровым интерфейсам.
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.
ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из радиочасов без применения специальных программно-технических устройств.
Версия ПО радиочасов должна быть не ниже версии, указанной в таблице 2, и должна быть указана в формуляре радиочасов.
Конфигурирование радиочасов возможно через программу «Конфигуратор радиочасов МИР РЧ-02» или WEB-интерфейс.
Конструкция радиочасов исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные прикладного ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | РЧ-02.00 | РЧ-02.А | Конфигуратор радиочасов МИР РЧ-02 |
| Номер версии (идентификационный номер) ПО | не ниже V1.13 | не ниже 1.0.0.012 | не ниже 1.3.8.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц в режиме синхронизации по сигналам СНС относительно национальной шкалы времени UTC(SU): - для модификации МИР РЧ-02.А, 1 Гц от навигационного модуля, нс - для модификации МИР РЧ-02.А, 1 Гц от внутренней шкалы времени, | ±200 |
| мкс | ±10 |
| - для модификаций МИР РЧ-02.00, 1 Гц от навигационного модуля, мкс | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации («привязки») переднего фронта последовательного временного кода на интерфейсе RS-485 в режиме синхронизации по сигналам СНС относительно национальной шкалы времени UTC(SU), мкс | ±35 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки при наличии питания, с: - для модификации МИР РЧ-02.А без функции Т; - для модификации МИР РЧ-02.А с функцией Т | ±0,5 ±0,005 |
| Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени за сутки при отсутствии внешнего питания и исправной встроенной батарее питания для модификации МИР РЧ-02.А, с | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха для модификаций МИР РЧ-02.А и модификаций МИР РЧ-02.00 с отключенным внутренним обогревом, °С - температура окружающего воздуха с включенным внутренним обогревом для модификаций МИР РЧ-02.00, °С - относительная влажность воздуха при температуре плюс 40 °С и более низких температурах с конденсацией влаги, % - атмосферное давление, кПа (мм рт. ст.), не более | от -40 до +70 от -50 до +70 98 от 84,0 (630) до 106,7 (800) |
| Параметры электропитания: - напряжение постоянного тока, В для модификации МИР РЧ-02.00 для модификации МИР РЧ-02.А | от 9 до 28 от 9 до 30 |
| Потребляемая мощность, Вт, не более: - для модификации МИР РЧ-02.00 с отключенным внутренним обогревом с включенным внутренним обогревом - для модификации МИР РЧ-02.А от источника напряжения (в исполнении с кодом ИПи) при питании по технологии PoE (в исполнении с кодом РОЕ) | 2 5 2,5 6,49 |
| Габаритные размеры, мм, не более: - для модификации МИР РЧ-02.00 длина ширина высота - для модификации МИР РЧ-02.А длина ширина высота | 80 91,7 185 104 123 263 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Масса, кг, не более: - для модификации МИР РЧ-02.00; - для модификации МИР РЧ-02.А | 0,7 0,9 |
| Среднее время наработки на отказ, ч, не менее | 140 000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации, формуляр типографским способом и на шильд корпуса методом шелкографии для модификации МИР РЧ-02.00, непосредственно на корпус методом лазерной маркировки для модификации МИР РЧ-02.А.
Таблица 5 - Комплектность модификации МИР РЧ-02.00
| Наименование | Обозначение | Количество |
| Радиочасы МИР РЧ-02.00 | М09.117.00.000 | 1 шт. 1) |
| Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» | М10.00259-01 | 1 шт. |
| Комплект монтажных частей | М09.117.90.000 | 1 комплект |
| Радиочасы МИР РЧ-02. Формуляр | М09.117.00.000 ФО | 1 экз. |
| Радиочасы МИР РЧ-02. Руководство по эксплуатации | М09.117.00.000 РЭ | 1 экз. 2) |
| ГСИ. Радиочасы МИР РЧ-02. Методика поверки | 651-21-066 МП | 1 экз. 2) |
| 1) Модификация определяется комплектом поставки. 2) Допускается поставка в электронном виде на одном CD-диске с ПО или в сети Интернет на сайте http://www.mir-omsk.ru. | ||
Таблица 6 - Комплектность модификации МИР РЧ-02.А
| Наименование | Обозначение | Количество |
| Радиочасы МИР РЧ-02. А | М15.030.00.000 | 1 шт. 1) |
| Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» | М10.00259-01 | 1 шт. |
| Комплект монтажных частей | М15.030.09.000 | 1 комплект |
| Радиочасы МИР РЧ-02. Формуляр | М15.030.00.000 ФО | 1 экз. |
| Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации | М15.030.00.000 РЭ | 1 экз. 2) |
| ГСИ. Радиочасы МИР РЧ-02. Методика поверки | 651-21-066 МП | 1 экз. 2) |
| 1) Модификация определяется комплектом поставки. 2) Допускается поставка в электронном виде на одном CD-диске с ПО или в сети Интернет на сайте http://www.mir-omsk.ru. | ||
приведены в документах: М09.117.00.000 РЭ «Радиочасы МИР РЧ-02. Руководство по эксплуатации» (раздел 7) для модификации МИР РЧ-02.00; М15.030.00.000 РЭ «Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации» (раздел 7) для модификации МИР РЧ-02.А.
Приказ Росстандарта №1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4042-002-51648151-2010 Радиочасы МИР РЧ-02. Технические условия
| Зарегистрировано поверок | 83 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
