Компараторы массы КМП, 46696-15

Назначение

Компараторы массы КМП (далее - компараторы) предназначены для определения массы методом сличения.

Описание

Принцип действия компаратора заключается в преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал с последующей его обработкой в цифровой код и выдачей измеренных значений на дисплей (далее - ПК).

Компараторы состоят из грузоприемного устройства (далее - ГПУ) с четырьмя параллельно соединенными между собой встроенными весоизмерительными тензорезисторными датчиками (далее - датчики), прибора весоизмерительного ПВ-15 для сбора, преобразования и передачи измерительной информации (далее - ПВ) на ПК. ПВ помещен в ГПУ компаратора. В компараторах КМП-20/1 ПВ вынесен за пределы ГПУ и помещен в защитный корпус.

Компараторы могут быть оборудованы устройством для безударного плавного опускания и подъема гирь.

Выпускаются 10 модификаций компараторов, различающимися наибольшей допускаемой нагрузкой, дискретностью отсчета, габаритными размерами: КМП-20/1, КМП-500/1, КМП-500/2, КМП-1000/1, КМП-1000/2, КМП-2000/1, КМП-2000/2, КМП-2000/3, КМП-3000/1, КМП-5000/1.

Модификации компараторов имеют обозначения вида КМП-[1]/[2] расшифровка обозначений приведена в таблице 1.

Таблица 1

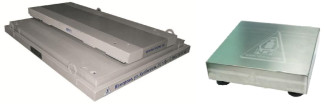

Общий вид компараторов представлен на примере модификаций КМП-500/1 и КМП-20/1 рисунках 1 и 2.

Компараторы снабжены защищенными интерфейсами RS232.

Для защиты от изменения установленных регулировок (регулировки чувствительности (юстировки)) и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются клеймом поверителя.

Пример схем пломбирования компараторов от несанкционированного доступа представлен на рисунке 3.

Маркировка компараторов производится на маркировочной табличке и содержит следующую информацию:

-    торговая марка изготовителя;

-    наибольшая допускаемая нагрузка;

-    номинальное значение определяемой массы;

-    дискретность отсчета;

-    заводской номер;

-    год выпуска.

Инженерный центр «АСИ»^1

^    КОМПАРАТОР МАССЫ    ^

кмп-_______

ГОСТ 8.021-2005 (ТУ 4274-025-10897043-2014)

Наибольшая допускаемая нагрузка, кг Номинальное значение определяемой массы, кг

Дискретность отсчета, кг

Заводской № \

Год выпуска

St

650000, Россия, г, Кемерово, ул. Кузбасс ка я,31 тел/факс: (384-2) 36-61-49

Рисунок 4 - Вид маркировочной таблички компараторов

Программное обеспечение

Программное обеспечение компаратора реализует следующие функции:

-    формирование протокола определения среднеквадратического отклонения (далее -СКО) разности массы сличаемой и эталонной нагрузки и значения неисключенной систематической погрешности компаратора;

-    определение погрешности (отклонения массы сличаемой нагрузки от эталонной) по четырем схемам метода замещений;

-    формирование и вывод на печать протокола поверки;

-    заполнение и вывод на печать свидетельства о поверке по заданной форме;

-    защиту от корректировки результатов поверки и их хранение в базе данных;

-    отчёт о корректности выполнения действий при поверке и сличении.

Программное обеспечение (далее - ПО) весов представлено автономным ПО

«АРМ «Компаратор массы» (далее - АРМ). ПО АРМ защищено от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске ПО АРМ, использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.

Идентификационные признаки ПО АРМ доступны для просмотра во встроенном меню ПО АРМ («Справка - О программе»). ПО АРМ работает на ПК под управлением операционной системы Windows (Используемая версия операционной системы Windows XP и выше).

ПО АРМ реализует следующие функции: сбор, передачу, обработку, представление и хранение измерительной информации.

Идентификационные признаки ПО «АРМ «Компаратор массы» весов приведены в таблице 2.

Таблица 2

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик компаратора.

Технические характеристики

Наибольшая допускаемая нагрузка, номинальное значение определяемой массы, значение среднеквадратического отклонения, дискретность отсчета, габаритные размеры и масса ГПУ приведены в таблицах 3, 4, 5 и 6.

Таблица 3

Таблица 4

Таблица 6

Диапазон рабочих температур, °С...................................................

20±10

220 +33 50 ± 1

......600

.....0,95

15

Параметры электрического питания от сети переменного тока

-    напряжение, В..................................................................

-    частота, Гц........................................................................

Потребляемая мощность, В А, не более.........................................

Значение вероятности безотказной работы за 2000 ч..................

Средний срок службы, лет,..............................................................

Знак утверждения типа

наносится на маркировочную табличку, расположенную на ГПУ компаратора, а также на титульный лист Руководства по эксплуатации.

Комплектность

Грузоприемное устройство.......................................................................................................1 шт.

Прибор весоизмерительный ПВ-15.........................................................................................1 шт.

Персональный компьютер........................................................................................................1 шт.

Руководство по эксплуатации УФГИ.404437.006 РЭ..........................................................1 шт.

Методика поверки МП №2301-0153-2015,.............................................................................1 шт.

Поверка

осуществляется по документу МП №2301-0153-2015 «Компараторы массы КМП. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2015 г.

Основные средства поверки: эталонные гири 4-го разряда по ГОСТ 8.021-2005.

Сведения о методах измерений

приведены в документе УФГИ.404437.006 РЭ «Компараторы массы КМП. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к компараторам массы КМП

1    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

2    ТУ 4274-025-10897043-2014 Компаратор массы КМП. Технические условия.
