| Номер в госреестре | 46842-17 |
| Наименование СИ | Комплекты термостатированных ОМЭС с коммутатором |
| Обозначение типа СИ | МК300 |
| Изготовитель | Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар |
| Год регистрации | 2017 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термостатированных ОМЭС МК300 с коммутатором (далее ОМЭС) предназначены для воспроизведения электрического сопротивления в цепях постоянного тока.
ОМЭС представляет собой набор высокоточных резисторов, изготовленных из листового прецизионного нихромового сплава с номинальными значениями сопротивления от 10 до 10 Ом и изготовленных на основе ситаллофольговых резистивных элементов с номинальными значениями от 10 до 100000 Ом.
ОМЭС конструктивно выполнен в пластмассовом герметичном корпусе, в котором размещены передняя панель с органами управления и индикации, вентилятор для отвода тепла, выделяемого внутренним термостатом, разъем питания ОМЭС, токовые и потенциальные зажимы коммутируемые переключателем ОМЭС. Коммутатор ОМЭС выполнен в виде переключателя, который подключает непосредственно на потенциальные зажимы, соответствующие потенциальные выводы ОМЭС, а также обмотки управления силовых реле, которые подключают к токовым зажимам соответствующие токовые выводы ОМЭС.
ОМЭС выпускаются в двух исполнениях, которые отличаются разными классами точности и различными температурами нормальных и рабочих условий применения.

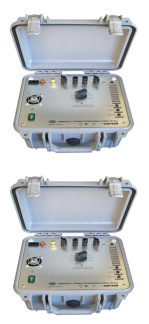

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения сопротивления, Ом: кратные 10 в диапазоне не кратные 10 в диапазоне | от 0,001 до 105 от 0,002 до 9104 |
| Классы точности для всех номинальных значений ОМЭС | 0,001; 0,002 |
| Пределы допускаемой основной погрешности ОМЭС в течение года со дня поверки, % (годовая нестабильность) для класса точности 0,001 для класса точности 0,002 | ±0,001 ±0,002 |
| Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не более | ±0,01 |
| Нормальные условия применения: - температура окружающей среды, °С: класс точности 0,001 класс точности 0,002 - относительная влажность, % - атмосферное давление, кПа | от +19,9 до +20,1 от +19,8 до +20,2 от 25 до 80 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питающей сети, В | 220+22 |
| - частота питающей сети, Гц | 50±0,5 |
| Потребляемая мощность, В • А, не более | |
| - в режиме «Разогрев» | 55 |
| - в режиме «Баланс» | 25 |
| Номинальная мощность рассеивания ОМЭС, Вт для номинальных значений сопротивления ОМЭС, Ом | |
| - 0,001; 0,01; 0,1; 1,0; 10 | 0,1 |
| - 102- 105 | 0,05 |
| Максимальная мощность рассеивания ОМЭС, Вт для номинальных значений сопротивления ОМЭС, Ом | |
| - 0,001; 0,01; 0,1; 1,0; 10 | 1,0 |
| - 102- 105 | 0,1 |
| Предельная мощность рассеивания ОМЭС, Вт для номинальных значений сопротивления ОМЭС, Ом | |
| - 0,001; 0,01; 0,1 | 2,0 |
| - 1,0; 10 | 1,5 |
| - 102- 105 | 0,5 |
| Г абаритные размеры ОМЭС, мм, не более | |
| - высота | 250 |
| - ширина | 280 |
| - длина | 200 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, % | от 25 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 75000 |
наносится на переднюю панель ОМЭС металлографическим способом и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект термостатированных ОМЭС МК300 с коммутатором | 3ИУСН.425.006 | 1 шт. |
| Комплект принадлежностей: | ||
| Кабель сетевого питания | 1 шт. | |
| Штекер с проводниками для измерения Ut | 1 шт. | |
| Запасной предохранитель | 1 шт. | |
| Комплект термостатированных ОМЭС МК300 с коммутатором. Руководство по эксплуатации | 3ИУСН.425.006 РЭ | 1 экз. |
| Продолжение таблицы 3 | Лист № 4 Всего листов 5 | |
| Комплект термостатированных ОМЭС МК300 с коммутатором. Формуляр | 3ИУСН. 425.006 ФО | 1 экз. |
| П р и м е ч а н и е - Ut-значение напряжения, соответствующего температуре в термостате | ||
осуществляется по методике поверки, изложенной в разделе 7 «Поверка прибора» руководства по эксплуатации 3ИУСН.425.006 РЭ «Комплект термостатированных ОМЭС МК300 с коммутатором. Руководство по эксплуатации» и утвержденной ФБУ «Краснодарский ЦСМ» 27 апреля 2017 г.
Основные средства поверки:
рабочие эталоны сопротивления 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146;
- компаратор-калибратор универсальный с усилителем напряжения КМ300К, КМ300Н (регистрационный номер 54727-13);
- мост-компаратор постоянного тока 6622А-HV (регистрационный номер 61103-15);
- вольтметр-калибратор постоянного напряжения В2-43 (регистрационный номер 30362-10);
- мультиметр В7-64/1 (регистрационный номер 16688-97);
- тераомметр Е6-13А (регистрационный номер 46434-11);
- катушка электрического сопротивления измерительная Р310 (регистрационный номер 1162-58), воспроизведение сопротивления постоянному току 0,001 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3031/2 (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току 0,01 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3031/2 (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току 0,1 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р321 (регистрационный номер 1162-58), воспроизведение сопротивления постоянному току 1 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3031/2 (регистрационный номер 8238-81), воспроизведение сопротивления постоянному току 10; 102; 103; 104; 105 Ом, 1 разряд.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляре. Знак поверки в виде наклейки наносится в левом верхнем углу передней панели рядом с разъемом питания ОМЭС, а в виде оттиска - на мастичную пломбу, закрывающую доступ к винту крепления передней панели ОМЭС.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия
ГОСТ 8.028-86 Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.237-2003 Меры электрического сопротивления однозначные. Методика поверки ТУ 4225-019-16851595-2010 Комплект термостатированных ОМЭС МК300 с коммутатором. Технические условия
