| Номер в госреестре | 47090-15 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | УСПД 164-01Б |
| Изготовитель | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД 164-01Б (далее - устройства) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее-АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.
УСПД предназначено для работы со счетчиками электрической энергии, внесенными в Государственный реестр средств измерений и имеющими для передачи данных цифровые интерфейсы RS-485, радиомодем и/или PLC-модем.
Область применения - промышленные предприятия и объекты коммунальнобытового сектора энергосистемы.
В состав устройства входит вычислительный модуль, источник питания, преобразователи интерфейсов, модули коммуникации, клеммная колодка.
Принцип действия устройства заключается в получении данных о мощности и расходе электроэнергии по видам энергии от счетчиков электрической энергии по цифровым интерфейсам, математической обработке, хранении и передачи информации в цифровом виде на верхний уровень АСКУЭ.
Устройства имеют 3 исполнения в зависимости от наличия каналов сбора и передачи данных:
- УСПД 164-01Б-0 - с каналами сбора RS-485 (4 канала) и передачи USB,GSM\GPRS;
- УСПД 164-01Б-1 - с каналами сбора RS-485 (4 канала) и передачи USB,GSM\GPRS, Ethernet;
- УСПД 164-01Б-2 - с каналами сбора RS-485 (2 канала), радиоканал, PLC канал и передачи USB, GSM\GPRS, Ethernet.
Устройства обеспечивают связь со счетчиками электроэнергии по интерфейсам RS-485, радио и PLC (в зависимости от исполнения) по протоколам счетчиков и передачу, запись, чтение данных, хранящихся в УСПД, на верхний уровень АСКУЭ по GSM-каналу, Ethernet-каналу и по интерфейсу USB.
Устройство может функционировать от АКБ 6 или 12 В при отсутствии питания 230 В.

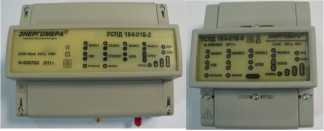

Внешний вид устройства приведен на рисунках 1 и 2.
Схема пломбировки устройства с указанием места нанесения знака поверки приведена на рисунке 3.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица1
| Идентификационные данные | Значение |
| 1 | 2 |
| Наименование ПО | Встроенное ПО USPD164-01B |
| Идентификационное наименование ПО | ШР00ХХХ V1 НН НН.Иех * |
| Номер версии (идентификационный номер) ПО | Не ниже 01.20.25 |
| Цифровой идентификатор ПО | 0x7682fe02** |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
*- вместо символов Х цифры версии УСПД, Н цифры номера версии,
** - цифровой идентификатор для версии 01.20.25.
Влияние программного обеспечения не приводит к выходу метрологических
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Основные технические и метрологические характеристики устройства указаны в таблице 2.
Таблица 2
| Наименование характеристики | Значение параметра |
| Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485, к одному каналу | 160 |
| Количество счетчиков, подключаемых к устройству через радио, PLC и преобразователи интерфейсов, суммарно | 2048 |
| Каналы связи со счетчиками: - УСПД 164-01Б-0, -1 - УСПД 164-01Б-2 | 4 канала RS-485 2 канала RS-485, 1 радиоканал, 1 PLC канал |
| Каналы связи с верхним уровнем АСКУЭ: - УСПД 164-01 Б-0 - УСПД 164-01Б-1, -2 | 1 GSM/GPRS, 1 USB 1 GSM/GPRS, 1 USB, 1 Ethernet |
| Количество входных каналов управления с общим проводом и сопротивлением между входами 1,5 кОм ±5 % | 2 |
| Количество выходных каналов управления внешними устройствами с номинальным напряжением коммутации переменного или постоянного тока 230 В и максимальным током коммутации 0,2 А | 1 |
| Номинальное напряжение питания переменного тока с частотой (50 ±1) Гц, В | 230 |
| Расширенный диапазон напряжения питания переменного тока, В: - УСПД 164-01 Б-0, -1 - УСПД 164-01 Б-2 | от 120 до 264,5 от 170 до 264,5 |
| Выходное напряжение встроенного источника питания, В | от 11,0 до 12,5 |
| Выходной ток встроенного источника питания, мА, не менее | 140 |
| Суточный ход встроенных часов в нормальных условиях, с, не более | ±3,0 |
| Изменение суточного хода встроенных часов при отклонении температуры окружающей среды от (20±5) °С до предельных значений рабочих условий эксплуатации на 1 °С, с, не более | ±0,3 |
| Диапазон автоподстройки суточного хода часов, с, не менее | ±5,5 |
| Периодичность автоматической синхронизации времени устройства и подключенных счетчиков, сут | 1 |
| Сохранение хода часов и ведения календаря при пропадании напряжения питания, лет, не менее | 8 |
| Сохранение архива данных, лет, не менее | 10 |
| Количество групп учета | до 32 |
| Количество балансных схем | до 16 |
| Периоды автоматического опроса счетчиков | 15, 30, 60 мин; 1, 2, 4, 8 ч; 1 сут; 1 месяц |
| Время установления рабочего режима, мин, не более | 3 |
| Время непрерывной работы, ч | не ограничено |
| Потребляемая мощность, Вт, не более | 6 |
| Габаритные размеры, мм, не более: - УСПД 164-01Б-0, -1 - УСПД 164-01Б-2 | 110х89х73 110х143х73 |
| Масса, кг, не более | 1,0 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP 50, категория 2 |
| Класс оборудования по степени защиты от поражения электрическим током по ГОСТ IEC 60950-1-2011 | II |
| Климатические условия при эксплуатации: - температура окружающего воздуха, °С, - относительная влажность, %, - атмосферное давление, кПа, | от минус 30 °С до плюс 50 °С 95 при температуре 30 °С от 84,0 до 106,7 |
| Климатические условия при транспортировании: - температура окружающего воздуха, °С, - относительная влажность, %, - атмосферное давление, кПа, | от минус 50 °С до плюс 50 °С 95 при температуре 35 °С от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации и на этикетку типографским способом. Ламинированная этикетка наклеивается на лицевую панель устройства.
Комплект поставки устройства представлен в таблице 3.
Таблица 3
| Наименование | Количество |
| Устройство сбора и передачи данных УСПД 164-01Б-Х | 1 |
| Устройство сбора и передачи данных УСПД 164-01 Б-Х Руководство по эксплуатации (на CD-диске) | 1 |
| Устройство сбора и передачи данных УСПД 164-01 Б-Х Формуляр | 1 |
| Устройство сбора и передачи данных УСПД 164-01 Б-Х Методика поверки МРБ МП.2055- 2010 | 1 |
| ПЭВМ | по отдельному заказу |
| Программное обеспечение "Admin Tools" | по отдельному заказу |
| Упаковка | 1 |
осуществляется по документу МРБ МП.2055-2010 «Устройства сбора и передачи данных УСПД 164-01Б. Методика поверки», утвержденному РУП «Белорусский государственный институт метрологии» в июле 2010 года.
Перечень основных средств поверки:
Секундомер «Интеграл С-01»
Диапазон измерений от 0,01 с до 9 ч 59 мин 59,99 с, суточный ход, с не более ± 1,0 Частотомер электронно-счетный Ч3-84
Диапазон измеряемых периодов от 0,01 мкс до 10 с; погрешность измерений ± 2,0 мкс. Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Устройства сбора и передачи данных УСПД 164-01Б. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных УСПД 164-01Б
ТУ BY 690329298.003-2010 Устройство сбора и передачи данных УСПД 164-01Б. Технические условия.
МРБ МП.2055-2010 Устройство сбора и передачи данных УСПД 164-01Б. Методика поверки.
