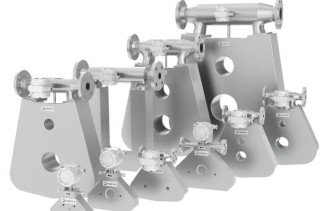

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак, 47266-16

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

4.Y.Z

Цифровой идентификатор ПО

0xFB3F

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Характеристика

Значение

Диаметр условного прохода Ду, мм

от 1 до 200

Измеряемая среда (рабочая среда)

жидкость, газ

Верхняя граница диапазона измерений массового расхода жидкости QMmax(F), кг/ч, в зависимости от Ду

от 20 до 740000

Верхняя граница диапазона измерений объёмного расхода жидкости (по воде при стандартных условиях) Qvmax(F), м3/ч, в зависимости от Ду

от 0,02 до 740

Верхняя граница диапазона измерений массового расхода газа QMmax(G), кг/ч

QMmax(F) pG / kG ,

где ра - плотность газа при рабочих условиях, кг/м3; kG - коэффициент, зависящий от Ду, кг/м3

Диапазон измерений температуры рабочей среды, °С

от минус 60 до плюс 350

Диапазон измерений плотности рабочей среды, кг/м3

от 1 до 2000

Стабильность нуля при измерении массового расхода (в зависимости от Ду) Z, кг/ч

от 0,002 до 74

Класс точности

0,1; 0,15; 0,2; 0,5

Пределы допускаемой основной относительной погрешности при измерении массового расхода SQM и массы SM жидкости по индикатору, частотноимпульсному и цифровому выходным сигналам, %: при QM > 100 % • Z / до, при Qm < 100 % • Z / до, где QM - измеряемый массовый расход, кг/ч,

д0 - величина, численно равная классу точности, %

±до

±( Z / Qm) • 100%

Пределы допускаемой основной относительной погрешности при измерении массового расхода и массы газа по индикатору, частотно-импульсному и цифровому выходным сигналам, %: при Qm > (100 % • Z / да), при Qm < (100 % • Z / да), где да равен:

0,35 % - для кл. точности 0,1; 0,15 и Ду от 1 до 32 мм, 0,5 % - для кл. точности 0,1; 0,15 и Ду от 50 до 200 мм, и для кл. точности 0,2 и Ду от 1 до 200 мм,

0,75 % - для кл. точности 0,5 и Ду от 1 до 200 мм

±да

±( Z / Qm) • 100 %

Пределы допускаемой основной абсолютной погрешности при измерении плотности жидкости по индикатору, частотному и цифровому выходным сигналам Ар, кг/м :

-    для расходомеров класса точности 0,1

-    для расходомеров класса точности 0,15; 0,2; 0,5

±1

±2

Пределы допускаемой основной абсолютной погрешности при измерении плотности жидкости по индикатору, частотному и цифровому выходным сигналам для расходомеров классов точности 0,1 и 0,15 после калибровки в рабочих условиях, кг/м3

±0,3

Характеристика

Значение

Пределы допускаемой основной относительной погрешности при измерении объемного расхода SQV и объема SV жидкости по индикатору, частотноимпульсному и цифровому выходным сигналам, %

-    для класса точности 0,1

-    для остальных классов точности

SQv = SV = ±0,15

dQv =±J(£>Qm,) + ([Др/Р]• 100%)’,

SV = ±7(SM) + ([Др / р]• 100%)2 , где р - измеряемая плотность, кг/м3

Пределы допускаемой абсолютной погрешности при измерении температуры рабочей среды по индикатору, частотному и цифровому выходным сигналам (Л7), °С

ЛТ = ±(0,9 + 0,008 • |t|) °C, где t - измеряемое значение температуры, °С

Пределы допускаемой дополнительной относительной погрешности при измерении массового расхода и массы жидкости и газа, в зависимости от Ду, вызываемой изменением:

-    давления измеряемой среды на 1 МПа, %

-    температуры измеряемой среды на 10 °C, %

от 0 до ±0,05 от 0 до ±(0,015 • QMnom / Qm)

Пределы допускаемой дополнительной абсолютной погрешности при измерении плотности жидкости, в зависимости от Ду, вызываемой изменением:

-    давления измеряемой среды на 1 МПа, кг/м

-    температуры измеряемой среды на 10 °C, кг/м3

от 0 до ±0,05 от 0 до ±0,3

Потери давления на датчике расходомера при номинальном расходе воды QMnom, МПа, не более

0,1

Пределы допускаемой абсолютной погрешности преобразования измеренной величины в токовый выходной сигнал, мкА, не более*

±10

Параметры измеряемой среды:

- диапазон температур, °С

от минус 60 до плюс 350

- избыточное давление, МПа, не более

4; 10; 16; 25

Выходные сигналы:

- частотно-импульсный масштабируемый, Гц

от 0 до 10 000

- аналоговый токовый, мА

от 4 до 20

- дискретный

Оптронный, с открытым коллектором

- цифровой

RS-485 (Modbus RTU) или HART

*

Входные сигналы:

- дискретный универсальный, В

±0..5 / ±10. 30

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от минус 40 до плюс 60/ от минус 60 до плюс 60 (опция)

- относительная влажность воздуха, %, не более

95

- давление воздуха, кПа

от 84,0 до 106,7

Напряжение электрического питания, В:

- от сети переменного тока частотой (50±1) Гц

от 80 до 264

- постоянный ток

от 20 до 140

Потребляемая мощность, В-А, не более

12

Характеристика

Значение

Г абаритные размеры, мм:

- высота

от 200 до 2100

- ширина

от 200 до 1200

- глубина (с клеммной коробкой)

от 210 до 450

Масса, кг

от 1 до 400

Средний срок службы, лет, не менее

12

Примечания:

Значения Z, kG, QMmax(F), Q,Mnom для каждого типоразмера приведены в руководстве по эксплуатации В исполнении ЭП с видеографическим регистратором ЭЛМЕТРО-ВиЭР метрологические характери

стики входных и выходных каналов определены в описании на регистратор. В исполнении ЭП без видеографического регистратора.

Наименование

Количество

Расходомер

1

Паспорт 3124.0000.00 ПС

1

Руководство по эксплуатации 3124.0000.00 РЭ

1

Методика поверки 3124.0000.00-01 МП

1

Комплект монтажных частей

1 (по заказу)

Кабельная система

1 (по заказу)

ПО ПК конфигурирования расходомера, компакт-диск

1

Упаковка

1

Наименование

Требуемые технические характеристики

Рекомендуемые эталоны и СИ

Установка поверочная счётчиков жидкости

Минимальный расход: не более 10 % от номинального расхода поверяемого расходомера.

Максимальный расход: не менее 40 % от номинального расхода поверяемого расходомера.

Предел допускаемой относительной погрешности установки при измерении массы поверочной жидкости, прошедшей через расходомер: не более / предела допускаемой относительной погрешности поверяемого расходомера

Установка поверочная

автоматизированная

УПСЖМ

(ГРСИ №53855-13)

Установка трубопоршневая поверочная

Минимальный расход: не более 10 % от номинального расхода поверяемого расходомера.

Максимальный расход: не менее 40 % от номинального расхода поверяемого расходомера.

Предел допускаемой относительной погрешности установки при измерении массы поверочной жидкости, прошедшей через расходомер: не более / предела допускаемой относительной погрешности поверяемого расходомера

Установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05»

(ГРСИ №31455-06)

Преобразователь плотности жидкости проточный

Диапазон измерения плотности должен включать плотность поверочной жидкости. Предел допускаемой основной абсолютной погрешности: не более 1/3 предела допускаемой основной абсолютной погрешности расходомера при измерении плотности

Преобразователь плотности жидкости измерительный модель 7835 (ГРСИ №52638-13)

Контроллер-вычислитель, обеспечивающий прием и обработку сигналов от:

-    датчика температуры;

-    датчика давления;

-    поточного преобразователя плотности

-    массового расхода с импульсного выхода поверяемого расходомера

-предел допускаемой абсолютной погрешности преобразования сопротивления в значение температуры не более ±0,05 °С; -предел допускаемой относительной погрешности преобразования тока в значение давления не более ±0,025 %;

-предел допускаемой относительной погрешности преобразования тока в значение плотности не более ±0,025 %;

- с погрешностью не более ±1 импульс за один проход поршня

Контроллер-вычислитель OMNI (ГРСИ №15066-09)

Наименование

Требуемые технические характеристики

Рекомендуемые эталоны и СИ

Средство измерения плотности жидкости: лабораторный плотномер, ареометр или пикнометр

Диапазон измерения плотности должен включать плотность поверочной жидкости. Предел допускаемой основной абсолютной погрешности: не более 1/3 предела допускаемой основной абсолютной погрешности расходомера при измерении плотности (в том числе при поверке с калибровкой измерения плотности в рабочих условиях)

Измеритель плотности жидкостный вибрационный ВИП-2МР (ГРСИ №27163-09)

Весы лабораторные

Наименьший предел взвешивания: не более максимального допустимого значения массы порции при определении погрешности измерения расхода в точке с наименьшим расходом.

Наибольший предел взвешивания: не менее минимального допустимого значения массы порции при определении погрешности измерения расхода в точке с наибольшим расходом.

Предел допускаемой абсолютной погрешности Ав должен удовлетворять условию:

A dM

—— • 100% <-, где тп - масса повероч-

т п 3

ной порции жидкости

Весы лабораторные СПВ-120 (ГРСИ №52638-13)

Счетчик импульсов

Частота импульсов до 1000 Гц Допустимая погрешность ± 1 импульс

Счетчик импульсов Овен СИ8 (ГРСИ №28696-10)

Измеритель влажности и температуры

Диапазон измерения температуры: от 15 до 30 °С.

Диапазон измерений относительной влажности:

от 10 до 80 %.

Пределы допускаемой основной абсолютной погрешности:

-    при измерении влажности: ±2 %.

-    при измерении температуры: ±0,2 °С

Измеритель влажности и температуры ИВТМ-7 М 2

(ГРСИ №15500-12)

Термопреобразователь сопротивления платиновый ТСП

Класс А

Термопреобразователь сопротивления платиновый ТСП Метран-206 (ГРСИ №50911-12)

Измеритель входных сигналов ТСП

Пределы допускаемой абсолютной погрешности преобразования сигналов ТСП при измерении температуры поверочной жидкости: ±0,1 °С

Калибратор многофункциональный портативный Метран 510-ПКМ-А

(ГРСИ №26044-07)
