| Номер в госреестре | 47336-16 |
| Наименование СИ | Датчики давления малогабаритные |
| Обозначение типа СИ | КОРУНД |
| Изготовитель | ООО "СТЭНЛИ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 2 года; 5 лет - для датчиков с допуск. привед. осн. погрешностью ±0,5 % или ±1,0 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления малогабаритные КОРУНД предназначены для непрерывного измерения и преобразования величины измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности давлений жидких и газообразных сред, в унифицированный электрический выходной сигнал, цифровой сигнал на базе HART-протокола, цифровой сигнал по стандарту RS 485 Modbus RTU.
Датчик содержит первичный преобразователь и электронный блок. Для присоединения к источнику давления датчик имеет присоединительный узел в виде штуцера, фланца, или ниппеля. Для присоединения к линии связи датчик содержит электрический разъем или сальниковый ввод с клеммной колодкой, или выводной кабель. Для визуализации величины измеряемого давления датчик может содержать светодиодную или жидкокристаллическую индикацию. Элементы датчика собранны в единой конструкции.
Принцип действия датчика основан на изменении электрических характеристик первичного преобразователя при изменении давления, воздействующего на его мембрану. Сигнал первичного преобразователя поступает на электронный блок, где преобразуется в унифицированный сигнал постоянного тока и (или) в цифровой вид протоколов HART, MODDUS RTU.
Датчики выпускаются в различных исполнениях:
По виду измеряемого давления ДИ; ДДИ - избыточное давление;
ДД; ДДН - разность давлений;
ДР; ДДР; ДДНР - разрежение;
ДА; ДДА - абсолютное давление; ДИГ - давление гидростатическое; ДИВ; ДДИВ - давление-разрежение. 0ExiaIICT5_X; 1ExibIICT5_X IP65; IP66; IP67; IP68 аналоговый выходной сигнал; цифровой выходной сигнал; аналоговый выходной сигнал плюс цифровой
По уровню взрывозащиты По степени защиты от пыли и воды По выходному интерфейсу
Общий вид датчиков давления малогабаритные КОРУНД представлен на рисунках 1-6.

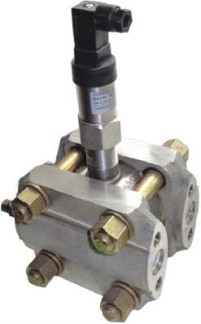

Рис. 1 - Общий вид датчиков давления малогабаритных КОРУНД-ДД (корпус 325)
Рис. 2 - Общий вид датчиков давления малогабаритных КОРУНД-ДИ (корпус 325)
Рис. 3 - Общий вид датчиков давления малогабаритных КОРУНД-ДР (корпус АЛ1)
Рис. 4 - Общий вид датчиков давления малогабаритных КОРУНД-ДА _(корпус АЛ1)_
Рис. 5 - Общий вид датчиков давления малогабаритных КОРУНД-ДИГ _(корпус 551)_
Рис - 6. Общий вид датчиков давления малогабаритные КОРУНД-ДИВ _(корпус 325)_
Примечание: любая модель датчика может быть выпущена в любом из представленных корпусов по требованию заказчика.
На датчиках установлено программное обеспечение в соответствие с таблицей 1.
Таблица 1
| Наименование | Идентификационное наименование | Версия (идентификационный номер) | Контроль ная сумма исполняе мого кода | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО датчика с HART-протоколом | main(9) | 10 | 000A33A D | PHYTON ChipProg-40 |
| Внутреннее ПО датчика с протоколом по MODBUS-RTU | modbus(2) | 2 | 000AE016 | PHYTON ChipProg-40 |
Конструкция приборов исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Верхние пределы измерения разности давлений: ДД ДД-н | от 0,25 кПа до 16 МПа от 3 кПа до 4 МПа |
| Верхние пределы измерения избыточного давления: ДДИ ДИ | от 0,25 кПа до 16 МПа от 0,25 кПа до 250 МПа |
| Верхние пределы измерения разрежения: ДДР ДР | от 0,25 кПа до 100 кПа от 0,25 кПа до 100 кПа |
| Верхние пределы измерения абсолютного давления: ДДА ДА | от 2,5 кПа до 16 МПа от 10 кПа до 60 МПа |
| Верхние пределы измерения давления-разрежения: ДДИВ ДИВ | от минус 20 кПа до плюс 20 кПа от минус 100 кПа до плюс 2500 кПа |
| Верхние пределы измерения гидростатического давления: ДИГ, | от 0,25 до 200 м вод. ст |
| Пределы допускаемой основной погрешности в % от диапазона измерения: | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 |
Продолжение таблицы 2
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (23±2) °С, выраженной в % от диапазона измерений на каждые 10 °С от средней точки диапазона: | от ±0,06 до ±0,1 (для g = ±0,1; ±0,15) от ±0,08 до ±0,17 (для g = ±0,25) от ±0,12 до ±0,27 (для g = ±0,5) от ±0,2 до ±0,33 (для g = ±1) |
| Информативные параметры выходного сигнала: | |
| Аналоговый сигнал постоянного тока, мА | от 4 до 20 (от 20 до 4); от 0 до 20 (от 20 до 0); от 0 до 5 (от 5 до 0) |
| Аналоговый сигнал постоянного тока, В | от 0 до 10 (от 10 до 0) |
| Аналоговый сигнал постоянного тока, мА | от 4 до 20 (от 20 до 4) совмещенный с цифровым сигналом на базе HART -протокола |
| Цифровой сигнал | На базе интерфейса RS 485 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Датчики устойчивы к температурам О/'Ч окружающей среды в диапазоне, С | от минус 40 до плюс 80 |
| Средний срок службы, лет, не менее | 15 |
| Масса датчиков (в зависимости от модели), кг | от 0,07 до 12 |
| Г абариты датчиков (в зависимости от модели), мм | от 016x93 до 116х166х 295 |
наносится на корпус датчика методом липкой аппликации и на титульный лист Руководства по эксплуатации КТЖЛ.406234.002РЭ типографским способом.
В комплект поставки входят:
- Датчик давления малогабаритный КОРУНД;
- Руководство по эксплуатации;
- Паспорт;
- Методика поверки.
осуществляется по документу КТЖЛ. 406234.003 МП «Датчики давления малогабаритные КОРУНД. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.07.2016 г.
Перечень основных средств, применяемых при поверке:
Манометры избыточного давления грузопоршневые:
МП-6, МП-60, МП-600, МП-2500 (регистрационный номер 31703-06).
Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99). Манометр абсолютного давления МПА-15; (Регистрационный номер 4222-74).
Задатчики давления «Воздух-1600» (Регистрационный номер 12143-04).
Задатчики давления «Воздух-6,3» и «Воздух-2,5», (Регистрационный номер 10610-00). Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
Мера электрического сопротивления Р3030 сопротивления 100 Ом; (регистрационный номер 8238-81).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится в свидетельство о поверке и (или) в паспорт.
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне
1 - 110 в шестой степени Па.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ТУ 4212-002-29301297-16. Датчики давления малогабаритные КОРУНД. Технические условия.
| Зарегистрировано поверок | 64183 |
| Поверителей | 230 |
| Актуальность данных | 05.12.2024 |
