Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT, 47395-17

Назначение

Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT (далее - анализаторы NEX XT) предназначены для экспрессного измерения массовой доли серы общей в потоке нефти/нефтепродуктов.

Описание

Принцип действия анализаторов NEX XT основан на измерении изменения интенсивности рентгеновского излучения, прошедшего через нефть/нефтепродукт. Интенсивность сигнала обратно пропорциональна массовой доле серы. Энергия рентгеновского излучения оптимизирована таким образом, что поглощение проходящего рентгеновского излучения не зависит от углеводородной матрицы, а зависит, главным образом, от массовой доли серы, находящейся в данной матрице.

Измерение интенсивности рентгеновского излучения, прошедшего через нефть/нефтепродукт, происходит через окна проточной кюветы. Секция проточной кюветы - это труба из нержавеющей стали с окнами, выполненными из бериллия металлического и имеющими специальное покрытие, предохраняющее от эрозии.

Окна расположены одно против другого и находятся на одной линии с источником и детектором, хорошо пропускают рентгеновское излучение и способны выдерживать высокое давление до 110 кПа и температуру до +200 °С.

Имеется возможность подключения плотномера, встраиваемого в трубопровод последовательно или параллельно проточной кювете, чтобы анализатор NEX XT мог автоматически корректировать детектируемое рентгеновское излучение на любые изменения в плотности потока нефти/нефтепродукта. Плотномер должен иметь аналоговый выход на (4-20) мА и обеспечивать погрешность измерения плотности потока нефти/нефтепродукта не более ±0,0005 г/см3. Плотномер может поставляться по отдельному заказу.

Анализатор NEX XT обладает функцией ввода поправки на содержание воды в нефти/нефтепродукте при наличии ввода аналогового сигнала от внешнего влагомера.

Анализатор NEX XT рассчитывает массовую долю серы общей и готовит отчет для системы контроля пользователя. Расчет соответствия между числом зарегистрированных импульсов и массовой доли серы общей в пробе проводится по градуировочному графику, занесенному в память анализатора.

Вывод информации о массовой доле серы общей осуществляется на дисплей и в виде аналогового сигнала, например, (4-20) мА. Имеется последовательный интерфейс RS485 MODBUS.

Анализаторы NEX XT конструктивно состоят из проточной кюветы, рентгеновской трубки мощностью не более 4 Вт, сцинтилляционного детектора в паре с фотоэлектронным умножителем и электроники на базе PLC Siemens.

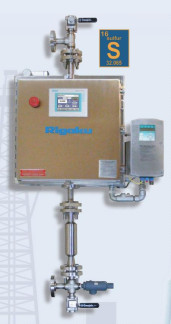

Общий вид средства измерений во взрывонепроницаемой и в продуваемой оболочках представлен на рисунках 1.1 и 1.2.

Схема пломбировки средства измерений во взрывонепроницаемой и в продуваемой оболочках от несанкционированного доступа представлена на рисунках 2.1 и 2.2.

Рисунок 1.2 - Общий вид средства измерений в продуваемой оболочке

Программное обеспечение

Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик анализатора NEX XT. Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели корпуса анализатора NEX XT методом наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 183-223-2016 «ГСИ. «Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT. Методика поверки», утвержденному ФГУП «УНИИМ» 27.02.2017 года.

Основные средства поверки:

-    стандартные образцы массовой доли серы в минеральном масле - ГСО 8611-2004 (комплект SMO10HL). Аттестованные значения массовой доли серы в СО: 0,0000, 0,1000, 0,2000, 0,3000, 0,4000, 0,5000, 0,7500, 1,000, 1,500, 2,000, 2,500, 3,000, 4,000, 5,000 %, Границы относительной погрешности аттестованного значения СО составляют ±2,0 %;

-    стандартный образец массовой доли серы в минеральном масле с индексом SMO 10-0,02 из комплекта SMO 10 - ГСО 8610-2004. Аттестованное значение массовой

доли серы в СО: 0,0200 %. Границы относительной погрешности аттестованного значения СО составляют ±3,0 %;

-    анализаторы рентгенофлуоресцентные Lab-X 3000/3500/3500S/3500SCL, регистрационный номер в Государственном реестре средств измерений № 14921-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 50442-92 Нефть и нефтепродукты. Рентгенофлуоресцентный метод определения

серы.

ГОСТ Р 51947-2002 Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии.

Техническая документация изготовителя “Applied Rigaku Technologies, Inc.”, США.
