Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410, 47662-17

Назначение

Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410 предназначены для измерения массовой доли нефтепродуктов в водах различного назначения, в том числе в воде оборотной энергоустановок и воде сточной.

Описание

Принцип действия прибора - флуоресцентная фотометрия. Поток образца непрерывно подается на измерительную плиту анализатора размером 88*200 мм. Излучение проходит через слой образца, переводя молекулы анализируемого компонента (нефтепродукта) в электрон-возбужденное состояние. Возбужденные молекулы переходят в основное состояние, испуская флуоресцентное излучение, интенсивность которого пропорциональна содержанию флуоресцирующих нефтепродуктов в образце; полярные флуоресцирующие компоненты мешают определению. Флуоресцирующие компоненты градуировочной смеси должны быть близки по химической природе компонентам в пробе. Распределение пробы по широкой поверхности измерительной плиты улучшает проникновение ультрафиолетового излучения в пробу, повышает концентрацию возбужденных молекул нефтепродуктов, что приводит к повышению точности измерения и уменьшению влияния твердых суспензий.

Массовая доля нефти (нефтепродуктов) в образце рассчитывается по градуировочному графику. Результат анализа отражается на жидкокристаллическом дисплее, встроенном в анализатор и может передаваться в виде аналогового сигнала (4-20) мА или по протоколу RS-485 на периферийные регистрирующие устройства (самописец или персональный компьютер).

Анализатор представляет собой автономный, стационарный промышленный прибор. Для защиты электронного блока от коррозии в условиях повышенной влажности предусмотрена продувка этого блока осушенным воздухом.

Анализатор градуируется по стандартным образцам состава раствора нефтепродуктов в водорастворимой матрице или представительной смеси флуоресцирующих углеводородов. Эти же образцы используются для исследования метрологических характеристик анализатора в условиях однородного потока. Для калибровки и поверки конструкция анализатора предусматривает ввод стандартных образцов. Анализатор управляется от встроенного контроллера, оснащен алфавитно-цифровым дисплеем и, кроме того, имеет аналоговые выходы (4-20) мА.

Пломбирование корпуса анализаторы от несанкционированного доступа не предусмотрено.

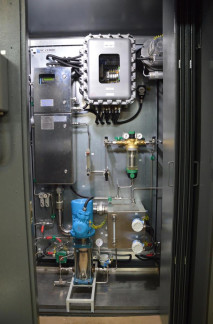

Общий вид анализатора приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее ПО) «Oil in Water Monitor», текущая версия 55, предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода названия ПО и версии ПО.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающей управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Влияние программного обеспечения на метрологические характеристики анализатора является незначимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например в виде наклейки).

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 242-0965-2017 «Анализаторы содержания нефтепродуктов в воде промышленные Hydrosense 2410. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2017 г.

Основные средства поверки:

- стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице ГСО 8654-2005.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя.
