| Номер в госреестре | 47958-16 |
| Наименование СИ | Трансформаторы тока проходные |
| Обозначение типа СИ | ТЛ, ТПОЛ, ТПЛ, ТПЛК |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока проходные ТЛ, ТПОЛ, ТПЛ, ТПЛК (далее трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.
Трансформаторы выполнены в виде проходной или опорно-проходной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки, либо ответвления вторичных обмоток.
Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения.
Вторичные обмотки, если их больше одной могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока.
Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
В модификации ТЛ один из выводов первичной обмотки представляет собой неподвижный контакт разъединителя.
В конструкции трансформаторов должны быть предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.
На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформатора в форму.
Трансформаторы имеют ряд модификаций, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления.
Структура обозначения трансформаторов приведена в таблице 1.
Общий вид трансформаторов представлен на рисунке 1.
Запись модификации, вид изоляции и способ крепления приведены в таблице 2.
Таблица 1. Структура обозначения в описании типа трансформаторов тока ТЛ, ТПОЛ, ТПЛ, ТПЛК. ТХХХ - Х Х Х - Х-Х - Х/Х - Х / Х ХХ
Климатическое исполнение и категория размещения
Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)
Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них через дробь)
Конструктивный вариант исполнения модификации обозначается арабскими или римскими цифрами или буквами через точку или тире
М (только для модернизированных трансформаторов)
Категория в зависимости от длины пути утечки внешней изоляции
Номинальное напряжение, кВ Наименование модификации

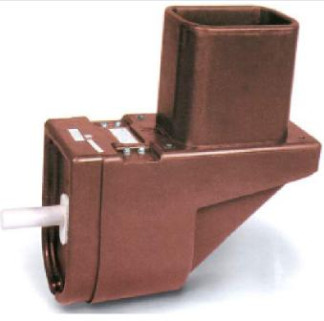

Рисунок 1. Общий вид трансформаторов тока проходных ТЛ, ТПОЛ, ТПЛ, ТПЛК (Стрелками указаны места нанесения поверочного клейма ( ) и пломбирования вторичных
контактов ( | * )).
Таблица 2
| Модификации | Вид изоляции | Вариант крепления |
| ТПОЛ | литая | крепление трансформатора осуществляется с помощью фланца, в котором залиты четыре установочные втулки. |
| ТПЛ | ||
| ТПЛК | крепление трансформатора осуществляется с помощью крепежных элементов литого блока, в котором имеются четыре втулки с резьбовыми отверстиями. | |
| ТЛ |
Основные метрологические характеристики указаны в таблице 3. Таблица 3
| Наименование параметра | Значение характеристик для модификаций | |||
| ТЛ | ТПОЛ | ТПЛ | ТПЛК | |
| Номинальное напряжение, кВ | 10-11 | 10-11 | 10-35 | 10-11 |
| Номинальный первичный ток, А | 5 - 3000 | 5-3000 | 5-4000 | 10-2000 |
| Номинальный вторичный ток, А | 1; 2; 5 | |||
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р | |||
| Номинальная вторичная нагрузка, В-А, вторичных обмоток | 1 - 100 | |||
| Номинальная предельная кратность вторичной обмотки для защиты | 2 - 50 | |||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 2 - 30 | |||
| Нижний предел вторичной нагрузки, В •А, для трансформаторов классов точности 0,2S; 0,2; 0,5S Примечания 1 Согласно ГОСТ Р МЭК 61869-2-2015 для кс номинальной нагрузки является стандартным точности, допускается значение нагрузки, не яв 2 Согласно ГОСТ Р МЭК 61869-2-2015 дл первичного тока погрешности при токе 150 и 2 пределов допускаемых погрешностей для 120 % | 1 нкретного трансформатора, если одно из значений для одного класса точности, то для другого класса ляющейся стандартным значением. я трансформаторов с расширенным диапазоном 00 % номинального первичного тока не выходят из •о номинального первичного тока. | |||
Средний срок службы трансформаторов - 30 лет. Средняя наработка до отказа - 40,0 • 105 ч.
Габаритные размеры и масса трансформаторов указаны в таблице 4. Таблица 4
| Наименование характеристики | Модификации | ||||
| ТЛ | ТПОЛ | ТПЛ | ТПЛК | ||
| Масса, кг | 25-70 | 10-40 | 40-80 | 40-50 | |
| Г абаритные размеры, мм | длина ширина высота | 300-650 150-250 400-500 | 200-600 100-300 200-600 | 350-1100 150-400 200-400 | 200-300 200-250 500-600 |
наносят на табличку технических данных методом термотрансферной печати, на титульный лист паспорта или этикетки типографическим способом.
трансформатор, шт. - 1;
паспорт - 1;
руководство по эксплуатации (РЭ) - 1; комплект деталей для пломбирования
вторичных обмоток для измерений - по количеству обмоток.
Примечание - для трансформаторов с выводами вторичных обмоток из гибкого многожильного
провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457 - 00;
- трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05;
- прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Знак поверки наносится на трансформатор и в паспорт изделия (в соответствии с рисунком 1).
Руководство по эксплуатации на каждую модификацию.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Технические условия ТУ 16-2010 ОГГ.671 225.012 ТУ. Трансформаторы тока проходные ТЛ, ТПОЛ, ТПЛ, ТПЛК
ГОСТ 8.550-86 Государственная система обеспечения единства измерений Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ IEC 60044-1-2013 Трансформаторы измерительные. Часть 1. Трансформаторы тока ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
