| Номер в госреестре | 48034-17 |
| Наименование СИ | Приборы комбинированные для измерения сигналов рельсовых цепей многофункциональные |
| Обозначение типа СИ | ПК-РЦ-М |
| Изготовитель | ООО "НПФ "КОМАГ-Б", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комбинированные для измерения сигналов рельсовых цепей многофункциональные ПК-РЦ-М (далее ПК-РЦ-М), предназначены для измерения напряжения и силы постоянного тока, напряжения, силы, частоты и сдвига фаз сигналов переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией, измерений сопротивления, ёмкости и индуктивности.
Принцип действия ПК-РЦ-М основан на цифровой обработке преобразованных в цифровую форму аналоговых входных сигналов.
В режиме мультиметра в результате обработки вычисляются напряжения и сила постоянного тока, частота, сдвиг фаз, амплитудные и среднеквадратические значения напряжения и силы переменного тока, интервалы времени между импульсами сигналов с кодоимпульсной манипуляцией, сопротивление, ёмкость и индуктивность. Результаты всех измерений отображаются на дисплее в буквенно-цифровой форме.
В режиме осциллографа входные сигналы выводятся на экран в виде осциллограмм, их амплитудные и временные величины измеряются курсорным методом.
В режиме анализатора спектра ПК-РЦ-М с помощью алгоритмов быстрого преобразования Фурье (БПФ) определяет частоту и среднеквадратические значения напряжения и силы тока спектральных составляющих сигнала. При этом результаты могут быть представлены в форме таблицы численных значений и в графической форме в координатах частоты и амплитуды, значения которых могут измеряться курсорным методом.
ПК-РЦ-М содержит два идентичных изолированных измерительных канала с аналоговыми входными устройствами и АЦП, изолированный канал синхронизации режимов измерения, сигнальный процессор и управляющий микропроцессор.
Сигнальный процессор одновременно обрабатывает сигналы двух каналов и сигнала синхронизации, формируя массив данных для передачи в управляющий микропроцессор и на графический дисплей.
Управляющий микропроцессор с помощью функциональных клавиш и системы меню управляет измерениями и периферийными устройствами в интерактивном режиме.
Для связи с внешними устройствами ПК-РЦ-М имеет интерфейс CAN 2.0, порт USB и для записи результатов измерений - разъёмы для карт памяти MMC или SD.
Прибор имеет герметичный прямоугольный корпус из алюминиевого сплава, на лицевой панели которого расположены графический жидкокристаллический дисплей с кнопками управления по периметру, символы которых формируются на дисплее.
Соединители измерительных кабелей, зарядного устройства и интерфейсов расположены на боковых стенках корпуса.
Питание ПК-РЦ-М осуществляется от размещенных в отдельном отсеке корпуса аккумуляторных батарей или зарядного устройства, при работе от которого одновременно заряжаются аккумуляторы.

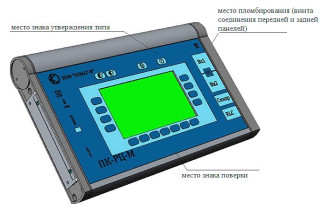

Общиий вид прибора с указаниями мест пломбирования для предотвращения несанкционированного доступа внутрь корпуса, нанесения знаков утверждения типа и поверки показан на рисунке 1.
Рисунок 1 - Общий вид прибора
Для предотвращения несанкционированного доступа к внутренним частям ПК-РЦ-М корпус пломбируется (см. рисунок).
Микропрограмма установлена во внутренней памяти прибора и недоступна пользователю, метрологические характеристики нормированы с учётом её влияния.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AVR DSP |
| Номер версии (идентификационный номер ПО) | AVR DSP 110519 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Измерения напряжения и силы тока в режиме мультиметра
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Напряжение переменного тока, среднеквадратическое значение, В | ||
| Синусоидальное напряжение | от 3 10-3 до 400 | ±(0,01ии+3 10-4) |
| Напряжение сложной формы | ±(0,02ии+3 10-4) | |
| С фазоразностной манипуляцией (АЛСЕН) | ||
| С частотной манипуляцией (КРЛ) | ||
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| С амплитудной манипуляцией (ТРЦ)* | от 3 10-3 до 250 | -0,042 U +(0,02-Ци+ 3 10-4) |
| Напряжения несущего сигнала с кодоимпульсной манипуляцией (АЛСН и САО) | от 0,1 до 400,0 | ±0,015Ии |
| Напряжение токовых клещей | от 0,01 до 2,00 | ±(0,01Ш+3 10-4 ) |
| Напряжение постоянного тока, В | ||
| Напряжение | от +0,01до 600,00 от -0,01 до -600,00 | +(0,01ии+5 10-4) |
| Напряжение токовых клещей | от +0,01 до +2,00 от -0,01 до -2,00 | ±(0,01Ш+5 10-4) |
| Сила тока, А | ||
| Среднеквадратическое значение силы переменного тока, измерение шунтом | от 0,005 до 10,000 | +(0,03 1и+5 10-4) |
| Среднеквадратическое значение силы переменного тока, измерение индуктивным методом | от 0,1 до 20,0 | +0,05 1и |
| Сила постоянного тока | от +0,1 до +10,0 от -0,1 до -10,0 | ±0,05 1и |
| Где: Ии - измеряемая величина напряжения, В, 1и - измеряемая величина силы тока, А * измерения производятся без учета гармоник, выходящих за полосу частот 25 Гц. Погрешность дана с учетом методической погрешности (- 4,2 %), вызванной ограничением полосы пропускания измерительного канала АЛСЕН, КРЛ, АЛСН и САО, ТРЦ - обозначения видов сигналов телемеханики в железнодорожной документации | ||
Таблица 3 - Измерения частоты, интервала времени и разности фаз в режиме мультиметра
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Частота напряжения и силы тока синусоидальной и сложной формы, Гц более 0,15 В или 0,1 А менее 0,15 В или 0,1 А | от 6 до 7995 | +0,1 +0,5 |
| Частота напряжения несущего сигнала кодоимпульсной манипуляции (АЛСН), Гц | от 20 до 30 от 45 до 55 от 70 до 80 | +0,5 |
| Частота напряжения несущего сигнала кодоимпульсной манипуляции, Гц (САО), Гц | от 265 до 285 | ±0,3 |
| Временной интервал в режиме кодоимпульсной манипуляции, с частота несущего сигнала 25 Гц частота несущ. сигнала более 25 Гц | от 0,1 до 1,0 от 0,1 до 1,0 от 1,0 до 2,2 | +6 10-3 +3 10-3 +6 10-3 |
Пределы допускаемой абсолютной погрешности измерений
Диапазон
измерений
Измеряемая величина
Частота напряжения несущего сигнала, фазоразностная манипуляция (АЛСЕН), Гц
от 171 до 178
±0,5
Частота напряжения несущего сигнала, амплитудная манипуляция (ТРЦ), Гц
от 417 до 423 от 422 до 428 от 472 до 478 от 477 до 483 от 572 до 578 от 577 до 583 от 717 до 723 от 722 до 723 от 772 до 778 от 777 до 783 от 4547 до 4553 от 4997 до 5003 от 5547 до 5553
±0,3 при напряжении более 0,15 В ±0,5 при напряжении менее 0,15 В
Частота напряжения несущего сигнала, амплитудная манипуляция (ТРЦ), Гц
от 6 до 14
±0,5
Частота напряжения несущего сигнала, частотная манипуляция (КРЛ), Гц
| т о | 472 | д о | 478 |
| от | 572 | до | 578 |
| от | 622 | до | 628 |
| от | 672 | до | 678 |
| от | 722 | до | 728 |
| т о | 772 | до | 778 |
| т о | 822 | до | 828 |
| от | 872 | до | 878 |
| от | 922 | до | 928 |
±0,3 при напряжении более 0,15 В ±0,5 при напряжении менее 0,15 В
Частота девиации, Гц
от +6 до +14 от -6 до -14
±0,5
Разность фаз сигналов переменного тока...° при
от -180 до +180
частоте от 6 до 7995 Гц напряжении от 3 мВ до 400 В _силе тока от 0,1 до 20, 00А
±1
Таблица 4 - Измерение сопротивления, ёмкости и индуктивности в режиме мультиметра
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Сопротивление, Ом | от 1 до 1-106 | ±(0,01-Rh + 0,2) |
| Емкость, нФ | от 1 до 1-105 | ±0,03Си |
| Индуктивность, мГн | от 1 до 5 102 | ±0,03Ьи |
| Где: Rи - величина измеряемого соротивления, Ом Си - величина измеряемой емкости, нФ Ьи - величина измеряемой индуктивности, мГн | ||
Таблица 5 - Измерения амплитуды напряжения, амплитуды силы тока и временных интервалов в режиме осциллографа_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Амплитуда напряжения, В | от 0,1 до 600,0 | ±(6 % приведенных к диапазону измерений** +1 • 10-3) |
| Амплитуда силы тока, А | от 0,1 до 30,0 | |
| Временной интервал, с | от 1 10-3 до 8 | |
| Где: ** - диапазоны измерений в режиме осциллографа: временных интервалов, мс/д: 0,01; 0,025; 0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 10; 25; 50; 100; 250;500; 1000 напряжений, В/д: 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5;1,0; 2,0; 5,0; 10; 20; 50; 100;200 силы тока, А/д: 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 | ||
Таблица 6 - Измерение частоты и среднеквадратических значений напряжения и силы тока спектральных составляющих в режиме анализатора спектра_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Значения, вычисленные | ПК-РЦ-М | |
| Напряжение переменного тока, В | от 3 10-3 до 400 | ±(0,01Ш + 3 10-4) |
| Сила переменного тока, А | от 0,01 до 10,00 | ±(0,03 1и + 5 10-4) |
| Частота переменного тока, Гц | от 6,0 до 7995,0 | ±0,15 |
| Результаты курсорных измерений в режиме графического анализатора спектра | ||
| Напряжение переменного тока, В | От 3 10-3 до 400 | ±(0,02Ш +3 10-4) |
| Сила переменного тока, А | от 0,01 до 20,00 | ±(0,03 1и + 5 10-4) |
| Частота переменного тока, Гц | от 6 до 7995 | ±(6 % приведенных к диапазону измерений** +1 • 10-3) |
| Где: *** - диапазоны измерений частоты в режиме измерителя спектра, Гц/д: 2,5; 5; 12,5; 25; 50; 100; 200; 400; 800 - ии - измеряемая величина напряжения, В - 1и - измеряемая величина силы тока, А | ||
Дополнительные погрешности измерений от изменения окружающей температуры не превышают половины основной погрешности на каждые 10° С.
Таблица 7 - Общие технические характеристики_
| Напряжение питания от аккумулятора, В | 3,7±0,3 |
| Питание от силовой сети | |
| Напряжение, В | от 187 до 242 |
| Частота, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 4 |
| Габаритные размеры, мм | |
| ширина | 220 |
| высота | 150 |
| глубина | 90 |
| Масса с аккумулятором, кг | 2,3 |
| Нормальные условия эксплуатации | |
| Температура, °С | от +15 до + 35 |
| Влажность относительная, % | до 90 |
| Рабочие условия эксплуатации | |
| Температура, °С | от -20 до +50 |
| Влажность относительная, % | до 90 при +30 °С |
наносится на лицевую панель прибора фотохимическим способом и на первую страницу паспорта полиграфическим способом.
Таблица 8 - Комплект поставки прибора ПК-РЦ-М.
| Наименование | Обозначение | Кол-во |
| Основной комплект | ||
| Прибор ПК-РЦ-М | РКУН.22.00.00.000 | 1 |
| Аккумуляторная батарея LiOn 3,7 В без защиты | Panasonic NCR18650 | |
| AC адаптер 5 В / 1,5 А | 1 | |
| Кабель измерения напряжения | РКУН.14.05.00.000 | |
| Кабель измерения тока | РКУН.14.07.00.000 | 1 |
| Кабель синхронизации | РКУН.22.08.00.000 | 1 |
| Кабель измерения импеданса | РКУН.22.09.00.000 | 1 |
| Руководство по эксплуатации | РКУН.22.00.00.000 РЭ | 1 |
| Руководство пользователя | РКУН.22.00.00.000 РП | 1 |
| Формуляр | РКУН.22.00.00.000 ФО | 1 |
| Методика поверки | 4221-002-29279945-16 МП | 1 |
| По заказу | ||
| USB адаптер 5 В / 1,0 А | 1 | |
| Кабель индуктивного датчика | РКУН.14.00.00.003 | 1 |
| Датчик индуктивный | РАДЮ.467721.000 | |
| Кабель токовых клещей | РКУН.22.07.00.000 | 1 |
| Кабель CAN2.0 измерительный | РКУН.22.10.00.000 | 1 |
| Кабель CAN2.0 интерфейсный | РКУН.22.11.00.000 | 1 |
поверка осуществляется по документу 4221-002-29279945-16 МП «Приборы комбинированные для измерения сигналов рельсовых цепей многофункциональные ПК-РЦ-М. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.11.2016 г.
Основные средства поверки:
- калибратор универсальный H4-11 (Регистрационный номер 25610-03),
- калибратор Ресурс-К2 (Регистрационный номер 31319-07),
- магазин сопротивлений Р4831 (Регистрационный номер 48930-12)
- магазин сопротивлений Р4001 (Регистрационный номер 2508-69),
- магазин ёмкостей Р5025 (Регистрационный номер 5395-76),
- меры индуктивности образцовые L-0170-2, комплекты 1 и 2 (0,01-500 мГн) (Регистрационный номер 4620-75), погрешность воспроизведения ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую сторону прибора и свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4221-002-29279945-16. Приборы комбинированные для измерения сигналов рельсовых цепей многофункциональные ПК-РЦ-М. Технические условия.
| Зарегистрировано поверок | 371 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
