| Номер в госреестре | 48400-19 |
| Наименование СИ | Фотометры лабораторные медицинские |
| Обозначение типа СИ | BioChem SA |
| Изготовитель | "High Technology, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры лабораторные медицинские BioChem SA (далее - фотометры) предназначены для измерений оптической плотности жидких проб биологического происхождения.
Принцип действия фотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, упавшего на его поверхность, и дальнейшего пересчета коэффициента пропускания в оптическую плотность.
Конструктивно фотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Фотометры представляют собой приборы с вертикальным расположением оптической оси фотометрического канала и встроенными интерференционными светофильтрами (с длинами волн максимумов пропускания 340, 405, 492, 510, 546, 578, 630 нм). Фотометры состоят из оптико-механического и электронно-вычислительного узлов. Основными узлами фотометров являются: источник излучения - галогенная лампа, колесо фильтров, кюветный отсек, приемник излучения - фотодиод, встроенный микропроцессор, служащий для управления фотометром, ввода и вывода данных, расчетов и обработки результатов измерений. В качестве источника света в приборе используется галогенная лампа. Свет галогенной лампы проходит через интерференционный фильтр и попадает на вход гибкого световода. На выходе световода установлена линза, формирующая параллельный пучок, просвечивающий пробу. Выходная линза световода и фотоприемник установлены на кронштейне, в пазу которого расположен планшет с пробами. Фотометр оснащен встроенным термопринтером, портом RS232 для последовательного подключения.

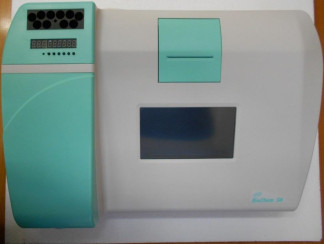

Общий вид фотометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Фотометры имеют встроенное программное обеспечение «BioChemSA.hex». Встроенное ПО используются для управления фотометром, а также для обеспечения функционирования интерфейса, отображения, обработки, хранения и передачи информации, полученной от измерительных устройств в процессе проведения измерений.
Просмотр версии встроенного ПО «BioChemSA.hex» доступен при запуске фотометра в левом нижнем углу экрана.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | BioChemSA.hex |
| Номер версии ПО, не ниже | 1.4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний оптической плотности, Б | от 0 до 3,5 |
| Диапазон измерений оптической плотности, Б | от 0,03 до 3,0 |
| Пределы допускаемой абсолютной погрешности при измерении оптической плотности, Б: - в диапазоне от 0,03 до 0,4 Б включ. | ±0,02 |
| Пределы допускаемой относительной погрешности анализатора при измерении оптической плотности, %: - в диапазоне св. 0,4 до 3,0 Б | ±5 |
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 340 до 630 |
| Рабочие длины волн, нм | 340, 405, 492, 510, 546, 578, 630 |
| Напряжение от сети переменного тока с частотой (50±1) Гц, В | от 100 до 240 |
| Потребляемая сила тока, В • А, не более | 120 |
| Масса, кг, не более | 5 |
| Габаритные размеры, мм, не более - высота | 150 |
| - ширина | 495 |
| - глубина | 330 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность воздуха, % | от 10 до 70 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 5 |
наносится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр лабораторный медицинский BioChem SA | - | 1 шт. |
| Стилус | - | 1 шт. |
| Лампа фотометра | - | 1 шт. |
| Трубка перистальтического насоса | - | 1 шт. |
| Бумага для принтера | - | 1 шт. |
| Чехол | - | 1 шт. |
| Провод заземления | - | 1 шт. |
| Кабель сетевой | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-209-072-2019 | 1 экз. |
осуществляется по документу МП-209-072-2019 «ГСИ. Фотометры лабораторные медицинские BioChem SA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2019 г.
Основные средства поверки:
- комплект светофильтров КНС-10.2 (рег. № 47691-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на фотометры, как указано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Минздрава РФ от 21.02.2014 № 81н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация фирмы «High Technology Inc.», США
