| Номер в госреестре | 48829-12 |
| Наименование СИ | Тестеры каналов |
| Обозначение типа СИ | П-340 КТ |
| Изготовитель | АО НИИ "Солитон", г.Уфа |
| Год регистрации | 2012 |
| Срок свидетельства | 17.01.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры каналов П-340 КТ (далее - тестеры) предназначены для формирования и анализа цифрового измерительного сигнала с заданной тактовой частотой при контроле цифровых каналов и трактов передачи; формирования аналогового измерительного сигнала с заданными параметрами и измерения остаточного затухания при контроле каналов тональной частоты.
Тестер каналов П-340 КТ представляет собой портативный прибор, включающий в себя процессор, дисплей, клавиатуру, синтезатор частот, схемы приёма-передачи, интерфейсы. Принцип действия тестера основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе тестера измерительного сигнала с заданными параметрами: для цифрового сигнала - частотой следования, амплитудой импульсов и структурой последовательностей сигналов; для аналогового квазигармонического сигнала - частотой и амплитудой.
- логическом анализе структуры цифрового измерительного или рабочего сигнала, поступающего на вход тестера, обработке данных о зарегистрированных событиях и измерении уровня аналогового измерительного сигнала.
Тестер позволяет регистрировать и анализировать ошибки в асинхронных цифровых каналах (АЦК) со скоростью передачи 1,2, 2,4; 4,8; 9,6; 16; 32; 48; 240; 480 кбит/с, в основном цифровом канале (ОЦК) с сонаправленным и противонаправленным стыком со скоростью передачи 64 кбит/с и первичных групповых (цифровых) трактах (НТК) со скоростью передачи 2048, 1024, 512, 256 кбит/с, измерять остаточное затухание в каналах тональной частоты (КТЧ). Обеспечивается ввод ошибок в цифровые измерительные сигналы и ввод динамических краевых искажений в измерительный сигнал АЦК. В результате анализа потока зарегистрированных ошибок вычисляется и индицируется коэффициент ошибок, количество ошибок и проскальзываний.

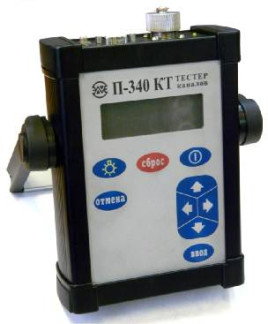

Общий вид тестера и схема защиты от несанкционированного доступа, выполненной с помощью самоклеющихся гарантийных этикеток, изображены на рисунках 1 и 2 соответст-
Программное обеспечение (ПО) встроенное, с управляющими функциями.
| Идентификационные данные П | О следующие: | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Тестер П-340КТ. Встроенное ПО ИСУК.468222.002Д50.1 | PRKT 006.0 0 | 00 | 35 | CRC-8 |
Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" согласно МИ 3286-2010. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям тестера, включая процессор, защищен конструкцией тестера и наклеиваемой этикеткой. Модификация ПО возможна только на заводе-изготовителе.
| Характеристика | Значение |
| Пределы допускаемой относительной погрешности тактовой частоты цифрового измерительного сигнала | ±2-10-5 |
| Амплитуда (размах) импульсов цифрового измерительного сигнала, В - для АЦК (на нагрузке 150 Ом) - для ОЦК (на нагрузке 120 Ом) - для ПГТ (на нагрузке 120 Ом) | ±(1,00±0,15) ±(0,10±0,02) ±(1,0±0,1) ±(3,0±0,3) |
| Пределы допускаемой абсолютной погрешности частоты квазигармониче-ского измерительного сигнала КТЧ частотой 1020 Гц, Гц | ±2 |
| Амплитуда квазигармонического измерительного сигнала КТЧ (на нагрузке 600 Ом), В | ±(0,245±0,030) |
| Значения вводимых в цифровой измерительный сигнал АЦК динамических краевых искажений (от длительности единичного элемента биимпульсного сигнала) на нагрузке 150 Ом, % | 25±2, 30±2 35±2, 40±2 |
| Диапазон измерения остаточного затухания КТЧ (на нагрузке 600 Ом), дБ | 0 - минус 17 |
| Пределы допускаемой абсолютной погрешности измерения остаточного затухания КТЧ (на нагрузке 600 Ом), дБ | ±2 |
| Общие характеристики | |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре 35 °С, % | минус 10 - +50 100 |
| Температура хранения и транспортирования, °C | минус 40 - +55 |
| Электрическое сопротивление изоляции входа (выхода) по отношению к корпусу, МОм - в нормальных климатических условиях - в условиях повышенной температуры - в условиях повышенной влажности - через 12 ч после воздействия повышенной влажности | >20 >1,0 >0,1 >1,0 |
| Переходное электрическое сопротивление между корпусом тестера и контактом "минус" на соединителе питания, Ом | <0,1 |
| Прочность при воздействии синусоидальной вибрации амплитудой, м/с2 (g) в диапазоне частот, Гц | 40 (4) 1 - 80 |
| Характеристика | Значение |
| Прочность при воздействии механических ударов - многократного действия с пиковым ударным ускорением, м/с2 (g), длительностью действия ударного ускорения, мс числом ударов - одиночного действия с пиковым ударным ускорением , м/с2 (g) и длительностью действия ударного ускорения, мс | 147 (15) 5 - 15 10000 980 м/с2 (100 g) 1 - 5 |
| Прочность при транспортировании (в упаковке) при воздействии механических ударов многократного действия длительностью действия ударного ускорения, мс - с пиковым ударным ускорением, м/с2 (g) и числом ударов - с пиковым ударным ускорением, м/с2 (g) и числом ударов | 1 - 5 147 (15) 20000 98 (10 88000 |
| Напряжение электропитания, В: - от шести внутренних аккумуляторов НЛЦ-0,9 - от внешнего источника постоянного тока - от сети переменного тока частотой 50 Гц (через внешний преобразователь ПН220/12) | 6,0-9,6 12,0±1,2 187 - 242 |
| Потребляемый электрический ток, А, не более - от внутренних аккумуляторов - при питании от сети переменного тока, - от внешнего источника постоянного тока | 0,4 0,15 0,5 |
| Напряжения радиопомех (квазипиковое значение) на входе электропитания переменного тока, дБ - в диапазоне: 0,15 - 0,5 МГц 0,5 - 3 МГц 6 - 30 МГц | <66-54 <54-44 <40 |
| Напряженность поля радиопомех (квазипиковое значение) на расстоянии 10 м от антенны измерителя радиопомех, дБм (мкВ/м) - в диапазоне: 0,15 - 30 30 - 100 МГц 100 - 1000 МГц | <37-24 <24-20 <20 |
| Габариты (длинахширинахвысота), мм, не более | 260х190х60 |
| Масса, кг, не более | 1,5 |
Знак утверждения типа наносится на лицевую панель тестера в виде голографической наклейки и на руководство по эксплуатации типографским способом.
| Наименование и условное обозначение | Количество |
| Тестер каналов П-340 КТ | 1 |
| Преобразователь ПН220/12 | 1 |
| Измерительные шнуры | |
| Сумка П-340 КТ | 1 |
| Руководство по эксплуатации ИСУК.468222.002РЭ, включая методику поверки | 1 |
| Формуляр ИСУК.468222.002ФО | 1 |
| Упаковка | 1 |
осуществляется в соответствии с документом МП 48829-12 «Тестеры каналов П-340 КТ. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в ноябре 2011 г. Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510- f ± 1 ед. счета;
- осциллограф универсальный С1-108: 0-350 МГц; 1 мВ/см - 1 В/см, погрешность по оси Х и Y <(1-2,5) %;
"Тестеры каналов П-340 КТ. Руководство по эксплуатации" ИСУК.468222.002РЭ.
Нормативные и технические документы, устанавливающие требования к тестерам каналов П-340 КТ
Технические условия ИСУК.468222.002ТУ.
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 124 |
| Поверителей | 3 |
