| Номер в госреестре | 48832-12 |
| Наименование СИ | Наборы мер показателя преломления |
| Обозначение типа СИ | НМПП 1, НМПП 2 |
| Изготовитель | ООО "СИАМС", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.12.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер показателя преломления НМПП 1, НМПП 2 Назначение средства измерений
Наборы мер показателя преломления НМПП 1, НМПП 2 предназначены для градуировки и поверки анализаторов петрографических свойств каменных углей автоматизированных, а также поверки и калибровки рефрактометров полного внутреннего отражения. Наборы мер могут быть использованы в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Наборы НМПП 1 НМПП 2 состоят из четырех мер показателя преломления, изготовленных из стекла оптического бесцветного.
Каждая мера, входящая в набор, изготовлена в форме куба. Одна из граней меры является рабочей и ее поверхность отполирована, остальные поверхности мер шлифованные. Набор мер показателя преломления упакован в два футляра - по две меры в каждом.
Каждая мера имеет призму - свидетель. Причем мера и призма - свидетель изготовлены из одной заготовки стекла соответствующей марки. Призма - свидетель изготавливается в виде правильной призмы с главным сечением в виде треугольника согласно требованиям ГОСТ 28869-90. Комплект призм-свидетелей хранится у производителя.

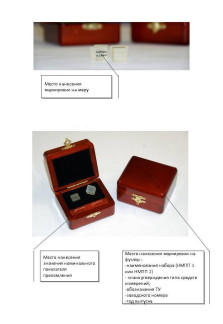

Место нанесения мэркирсйки на меру
Рисунок 2 - Общий вид набора мер показателя преломления (НМПП 1или НМПП 2). Метрологические и технические характеристики
Метрологические и технические характеристики тестеров приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики | |
| Набор НМПП 1 | Набор НМПП 2 | |
| 1,76863 | 1,79181 | |
| Значения показателей преломления мер | 1,85640 | 1,81278 |
| на длине волны Х=546,1 нм | 1,93412 | 1,85640 |
| 2,01165 | 1,88814 | |
| Пределы допускаемой абсолютной погрешности результата измерений показателя прелом | ± 2- | 10-5 |
| ления | ||
| Г абаритные размеры каждой меры, мм, не более | 10,5 х 10,5 х 10,5 |
| Г абаритные размеры набора в футляре, мм не более | 105х 68 х 48 |
| Масса набора в футляре, кг, не более | 0,03 |
| Средний срок службы набора, лет, не менее | 7 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 15 - 26 65 - 80 84 - 106 |
| Примечание - Допускается изготавливать меры показателя преломления со значениями показателя преломления, отличающимися от приведенных в таблице 1. При этом границы диапазона значений показателя преломления должны отличаться от приведенных в таблице 1 не более чем на ± 0,03, а характеристики стекла оптического бесцветного должны быть не хуже указанных в документе «Наборы мер показателя преломления НМПП 1, НМПП 2. Технические условия. ТУ 4381-003-12285114-2011» и соответствовать требованиям к отбору образцов по ГОСТ 28869-90. | |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус футляров наборов методом наклеивания.
Комплектность наборов мер показателя преломления НМПП 1 и НМПП 2 приведена в таблице 2.
| Таблица 2 | |
| Мера показателя преломления | 4 шт. |
| Футляр | 2 шт. |
| Паспорт 4381-003-12285114-2011 ПС | 1 шт. |
| Руководство по эксплуатации 4381-003-12285114-2011 РЭ | 1 шт. |
| Методика поверки МП 38.Д4-11 | 1 шт. |
осуществляется по документу МП 38.Д4-11 «Наборы мер показателя преломления НМПП 1, НМПП 2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 сентября 2011 г.
Основные средства поверки:
Государственный первичный эталон единицы показателя преломления ГЭТ 138-2010, соответствующий ГОСТ 8.583-2003
1 «Правила хранения и применения Государственного первичного эталона единицы показателя преломления (эталонные установки для твердых и жидких веществ и микрообъектов) ГЭТ 138-2010» и ГОСТ 12113 «Угли бурые, каменные, антрациты, твердые рассеянные органические вещества и углеродистые материалы. Метод определения показателей отражения».
2 Руководство по эксплуатации 4381-003-12285114-2011 РЭ, раздел 4 «Подготовка к работе»
Нормативные и технические документы, устанавливающие требования к наборам мер показателя преломления НМПП 1, НМПП 2
ТУ 4381-003-12285114-2011 «Наборы мер показателя преломления НМПП 1, НМПП 2. Технические условия».
Осуществление деятельности при градуировке и поверке анализаторов петрографических свойств каменных углей автоматизированных, а также поверки и калибровке рефрактометров ПВО по ГОСТ 8.583-2003.
