Дефектоскопы ультразвуковые OmniScan MX2, 48833-12

Назначение

Дефектоскопы ультразвуковые OmniScan MX2 (далее дефектоскопы) предназначены

для:

-    измерений глубины залегания дефекта, расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (с фазированными решетками, наклонными преобразователями), толщины изделий из металла и сплавов при одностороннем доступе к ним;

-    обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.

Описание

Принцип действия дефектоскопов основан на акустическом методе.

В дефектоскопах используются следующие методы ультразвукового неразрушающего контроля:

-    эхо-импульсный,

-    теневой,

-    контроль раздельно-совмещенным преобразователем,

-    метод контроля фазированными решетками.

Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Конструктивно дефектоскопы состоят из электронного блока со сменным модулем и преобразователя, соединенных кабелем. Модуль крепится винтами к задней панели электронного блока.

Модули предназначены для подключения различных типов преобразователей и сбора данных. К электронному блоку могут быть подключены следующие модули: OMNI-M-PA1664M, OMNI-M-PA1664, OMNI-M-PA16128, OMNI-M-PA32128, OMNI-M-PA32128PR, OMNI-M-PA3232.

На модулях имеется один разъем для подключения преобразователей - фазированные решетки и два разъема для подключения ультразвуковых преобразователей (только для OMNI-M-PA1664M, OMNI-M-PA1664, OMNI-M-PA16128).

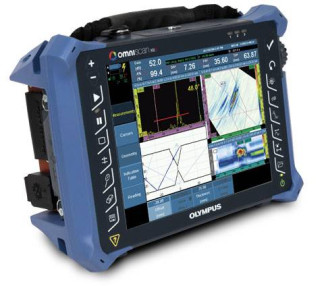

На передней панели корпуса электронного блока дефектоскопа расположены сенсорный дисплей, основные элементы управления (ручка прокрутки, функциональные кнопки), индикаторы.

На верхней панели электронного блока расположены ручка и три разъема - SVGA, DE-15, сигнализация вход/выход.

На боковой правой панели электронного блока расположены слот для карты памяти, разъем для подключения зарядного устройства, аккумуляторный отсек.

На боковой левой панели электронного блока расположены три USB-порта, порт Ethernet (RJ-45) и порт последовательной связи.

Степень защиты электронного блока от внешних воздействий по ГОСТ 14254 IP 66.

лист № 2 всего листов 5

Дефектоскопы могут быть оснащены следующими типами преобразователей, изготавливаемых компанией «Olympus NDT, Inc.» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING», «R/D Tech»:

-    одноэлементные контактные серий M, A, C, V, SUC, CN, PF;

-    раздельно-совмещенные серий DHC, D, MTD, DL;

-    с линией задержки серий M, V, SCD, SCDR, HC;

-    наклонные серий A, C, V, AM;

-    иммерсионные серий M, A, V, C;

-    фазированные решетки серий 1L, 1.5L, 2.25L, 3.5L, 4L, 5L, 7.5L, 10L, 13L, 17L. Результаты контроля отображаются на дисплее электронного блока в режиме реального

времени в виде измеренных значений и в зависимости от метода контроля разверток типов А (А-скан), В (В-скан), С (С-скан), S (S-скан), иллюстрации поперечного сечения объекта контроля. Хранение и передача данных осуществляется с помощью карты памяти SD или внешнего USB носителя.

К дефектоскопу возможно подключение сканера (разъем DE-15) для контроля сварных швов дифракционно-временным методом (TOFD).

Дефектоскопы имеют встроенное программное обеспечение OmniScan MXU или OmniScan MXU-M, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.

Программное обеспечение предназначено для:

-    сбора, обработки и хранения данных,

-    настройки дефектоскопа,

-    визуализации результатов измерений.

Программное обеспечение дефектоскопов соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Таблица 1

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

Количество входных каналов, шт.    2.

Диапазон показаний глубины залегания дефекта, мм Диапазон измерений глубины залегания дефекта, мм Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм (где Y - измеренное значение глубины залегания дефекта, мм).

от 1 до 10160. от 1 до 500.

±(0,3 + 0,03-Y),

от 1 до 10160; от 1 до 500;

±(0,1 + 0,02-Н),

Диапазон показаний толщины (по стали), мм Диапазон измерений толщины (по стали), мм Пределы допускаемой абсолютной погрешности измерений толщины, мм (где Н - измеренное значение толщины, мм).

Диапазон измерений расстояний от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм    от 1 до 120.

Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя до проекции дефекта на поверхность сканирования (на стандартном образце СО-2 из комплекта КОУ-2), мм    ±(0,3 + 0,03-Х).

(где Х - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм).

Угол ввода преобразователя, градус    от 1 до 90.

Пределы допускаемого отклонения точки выхода преобразователя, мм:

лист № 4 всего листов 5

-    с номинальным значением угла ввода свыше 60°    ±1,0.

Пределы допускаемого отклонения угла ввода наклонного преобразователя

от номинального значения, градус    ±2.

Диапазон скоростей распространения ультразвука

в контролируемых материалах, м/с    от 635 до 15240.

Питание:

-    от сети переменного тока частотой от 50 до 60 Гц, напряжением 110 В±10%,

220 В±10%,

-    от аккумуляторной батареи Li-Ion напряжением    от 15 до 18 В. Потребляемая мощность, Вт, не более 50. Габаритные размеры электронного блока с модулем, мм, не более 325х235х130.

Масса электронного блока с модулем и аккумулятором, кг, не более    5.

Средний срок службы, лет    10.

Средняя наработка на отказ, ч    30000.

Условия эксплуатации:

1.    Диапазон температуры окружающей среды, °С    от 0 до +40;

от 0 до +35 (с модулями OMNI-M-PA32128, OMNI-M-PA32128PR, OMNI-M-PA3232).

2.    Относительная влажность воздуха, %, не более    85 при 40°С (без конденсации влаги).

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель электронного блока дефектоскопа.

Комплектность

Таблица 2

* - исполнение модуля в соответствии с заказом.

** - количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя.

Поверка

осуществляется по документу «Дефектоскопы ультразвуковые OmniScan MX2. Методика поверки МП 2512-0016-2011», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2011 г.

В перечень основного поверочного оборудования входят:

-    контрольные образцы СО-2, СО-3 из комплекта КОУ-2 (Госреестр № 6612-99);

-    комплект образцовых ультразвуковых мер КМТ 176М-1 (Госреестр № 6578-78);

-    образцы с искусственными отражателями из комплекта КМД4-У (Госреестр № 35581-07).

Сведения о методах измерений

Методика измерений приведена в документах:

«Программное обеспечение OmniScan MXU. Руководство пользователя», 2011 г. «Программное обеспечение OmniScan MXU-М. Руководство пользователя», 2011 г.

Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым OmniScan MX2

Техническая документация компании «Olympus NDT, Inc.».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
