| Номер в госреестре | 48835-12 |
| Наименование СИ | Стенд аэродинамический |
| Обозначение типа СИ | САД-20-01М |
| Изготовитель | ЗАО "НПП "Электронстандарт", г.С.-Петербург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенд аэродинамический САД-20-01М (далее САД-20-01М) предназначен для воспроизведения скорости воздушного потока.
Принцип действия САД-20-01М заключается в создании в прямоточной аэродинамической трубе воздушного потока.
Измерение скорости воздушного потока осуществляется с помощью эталонного измерителя скорости (анемометр ЭА-70) в диапазоне от 0,1 м/с до 5 м/с и эталонного приемника полного и статического давлений (ППСД), подключенного к наклонному микроманометру ММН-240, в диапазоне от 5 м/с до 20 м/с. Необходимая скорость воздушного потока обеспечивается компрессорной установкой, состоящей из центробежного вентилятора, электродвигателя переменного тока и регулятора скорости вращения электродвигателя.
Конструктивно стенд аэродинамический САД-20-01 М представляет собой прямоточную аэродинамическую трубу с двумя последовательно установленными закрытыми измерительными участками.
САД-20-01М состоит из основания, на котором закреплены: входной диффузор, первый измерительный участок с соплом 80 мм, второй измерительный участок с соплом 40 мм, выходной штуцер для подключения компрессорной установки.

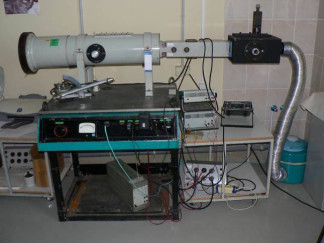

САД-20-01М не имеет ни встроенного, ни внешнего программного обеспечения. Внешний вид САД-20-01М показан на рисунке 1.
Таблица 1
| Наименование параметра | Значение параметра |
| Диапазон измерений скорости воздушного потока (V), м/с | от 0,1 до 20 |
| Пределы допускаемой абсолютной погрешности при измерении скорости, м/с: в диапазоне от 0,1 до 5 м/с ( сопло 80 мм ) в диапазоне от 5 до 20 м/с ( сопло 40 мм ) | ± (0,015 + 0,015 V) ± (0,05 + 0,01V) |
| Диаметр сопла, формирующего скорость воздушного потока от 0,1 до 5 м/с, мм | 80 |
| Диаметр сопла, формирующего скорость воздушного потока от 5 до 20 м/с, мм | 40 |
| Потребляемая мощность, В»А, не более | 1500 |
| Напряжение питания, В | 220 ± 22 |
| Частота питания сети, Гц | 50 ± 1 |
| Габаритные размеры стенда, мм Длина, не более Ширина, не более Высота, не более | 2100 800 1700 |
| Масса, кг, не более | 134,3 |
| Диапазон температуры окружающей среды, °С | от 15 до 25 |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Диапазон относительной влажности воздуха,% | от 15 до 80 |
| Средняя наработка на отказ стенда, ч | 15000 |
| Срок службы, лет, не менее | 10 |
Знак утверждения типа наносят на лицевую панель стенда методом наклейки и на титульный лист эксплуатационной документации методом печати.
В комплект поставки входят: стенд аэродинамический САД-20-01 М* 1 шт; методика поверки МП 2550-0178-2011 1 экз ; руководство по зксплуатации 1 экз.
* Примечание: в комплект САД входит анемометр ЭА-70(0), ППСД и ММН-240.
осуществляется по МП 2550-0178-2011 «Стенд аэродинамический САД-20-01М. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26.08. 2011 г. Основное средство поверки:
ГСЭ единицы скорости воздушного потока: ГЭТ 150-85, диапазон воспроизводимых скоростей 0,1-100 м/с, СКО=0,2%, НСП=0,2%,;
приемник полного и статического давлений ( ППСД ), диапазон измерений скорости от 5 до 50 м/с, погрешность ± (0,05 + 0,001V);
анемометр ЭА-70 ( 0 ), диапазон измерений скорости от 0,1 до 40 м/с, погрешность ± (0,015 +
0,015V).
Методика прямых измерений изложена в Руководстве по эксплуатации на «Стенд аэродинамический САД-20-01М зав. №001».
Нормативные и технические документы, устанавливающие требования к стенду аэродинамическому САД-20-01М
ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
Техническая документация изготовителя.
- выполнение работ по обеспечению единства измерений согласно требованиям ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
