Счетчики электрической энергии трехфазные NP73, 48837-12

Назначение

Счетчики электрической энергии трехфазные серии NP73 (далее счетчики серии NP73) предназначены для измерения активной и реактивной электрической энергии, оценки активной и реактивной мощности в трехфазных четырехпроводных электрических цепях переменного тока, организации многотарифного учета электрической энергии, а также раздельного учета расхода и прихода активной энергии, раздельного учета индуктивной и емкостной реактивной энергии.

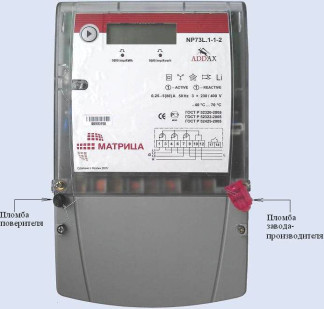

Описание

Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением. Для получения количества потребляемой энергии производится вычисление мощности с последующим интегрированием ее значения по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.

Для измерения напряжения используются прецизионные делители. Для измерения токов фаз и токов нейтрали используются трансформаторы.

Питание счетчика обеспечивается от сети напряжением 3х230/400 В. Для поддержания хода часов счетчика и сохранности накопленных данных при отсутствии основного питания 3х230/400 В предусмотрена работа счетчика от встроенной батарейки 3 В. В счетчике реализовано несколько рабочих и сервисных функций: контроля вскрытия крышки счетчи-ка/клеммника, температуры, магнитного поля, дифференциального тока, дополнительные реле управления нагрузкой.

В состав счетчика могут входить дополнительные устройства - коммуникационные модули, которые устанавливаются под крышку клеммника.

Основной коммуникационный канал счетчика - PLC, опционально поддерживаются дополнительные коммуникационные каналы GSM/GPRS, M-bus.

Счетчики серии NP73 поддерживают тип модуляции, в зависимости от модификации -FSK, S-FSK, OFDM.

Счетчик оснащен сигнальными светодиодами (для активной и реактивной энергии), расположенными на его передней панели.

ЖК-дисплей может быть символьным, кодовым, кодово-символьным.

Оптический порт, расположенный на лицевой панели счетчика предназначен для связи со счетчиком во время его обслуживания после продажи, для прямого обмена данными и параметризации счетчика.

Кнопка, расположенная на лицевой панели счетчика может использоваться для переключения между данными отображаемыми на дисплее или для оперативного управления контактами основного (дополнительного) реле.

Счетчик ведет учет электрической энергии по действующим тарифам (до 6) с учетом наличия до 2 сезонов, 7 типов дней, до 30 нестандартных дней, до 24 переключений тарифов в течение суток.

Типы исполнения счетчика, имеют условное обозначение на щитке (шильдике) и паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика. Обозначения модификаций счетчиков серии NP73 и описание функций, соответствующих им, приведены ниже.

В таблице 1 представлены возможные характеристики для счетчиков серии NP73.

Примечание*: X-X-X - это цифровой код, который однозначно определяет опциональные характеристики счетчика такие как: тип дисплея, число дополнительных реле, тип и число датчиков и т.д., которые описаны в технической документации. Этот код используется для заказа определенной модификации счетчика.

Перечень дополнительных функций и характеристик, доступных для модификаций LITE и EXTRA, представлен в таблице 2.

Таблица 2 - Доступные дополнительные функции и характеристики.

Примечание:

1.    Только для счетчиков прямого включения.

2.    Счетчик в зависимости от модификации может иметь следующие типы дисплеев:

С - Используется дисплей отображающий состояние счетчика при помощи OBIS кодов;

S - Для отображения различных ситуаций используются специальные символы;

C+S - Дисплей в котором доступно отображение и символов и OBIS кодов;

C/S - Означает, что может использоваться либо дисплей типа С либо типа S.

Программное обеспечение

Программное обеспечение предназначено для выполнения следующих функций:

•    индикация напряжения, тока, температурных сигналов от соответствующих датчиков;

•    Преобразование полученных результатов в цифровой код;

•    Размещение результатов измерений в энергонезависимой памяти; память предназначена для хранения учетных данных, коэффициентов калибровки и конфигурации;

•    Работы встроенных часов;

•    Поддержка связи через локальный оптический порт;

•    Обмен данными с PLC модемом;

•    Отображение информации;

•    Г енерация сигналов для тестовых импульсных выходов;

•    Управление отключающим реле (через основное реле);

•    Вторичный контроль нагрузки (через дополнительное реле);

•    Регистрация вскрытия крышки клеммника и вскрытия корпуса счетчика;

•    Контроль датчика магнитного поля;

•    Г енерация сигнала для PLC модема при пересечении нуля.

Номер версии ПО отображается при включении счетчика и выводится на жидкокристаллический индикатор (ЖКИ). Контрольная сумма исполняемого кода предоставляется по запросу производителем и является индивидуальной для каждого счетчика. Влияние программного продукта на точность показаний счетчиков незначительное. Данные, хранящиеся в памяти счетчика, имеют дискретность. Диапазон представления, длительность хранения и округления результатов не влияют существенно на точность измерения счетчика.

Идентификационные данные программного обеспечения приведены в таблице 3. Таблица 3 - Идентификационные данные программного обеспечения_

- номер версии ПО «NP7» определяют первые две цифры, разделенные точкой (7.0, 7.1 или 7.2), в качестве букв «XX» могут использоваться любые символы.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносят на щиток (шильдик) на лицевой панели счетчика методом штемпелевания (шелкографии, наклейки), на титульный лист руководства по эксплуатации -типографским способом.

Комплектность

В комплект поставки счетчика входят:

-    счетчик - 1 шт;

-    паспорт - 1 шт;

-    руководство по эксплуатации - 1 шт.

-    методика поверки (ADDM.411152.002 МП) (по требованию заказчика) - 1 шт.;

-    упаковочная коробка - 1 шт.

Поверка

осуществляется по документу «Счетчики электрической энергии трехфазные серии NP73. Методика поверки» ADDM.411152.002 МП.» утвержденному ФГУП «ВНИИМС» в 2011 г.

В перечень основного поверочного оборудования входят:

•    Установка для регулировки и поверки счетчиков электрической энергии ЦУ 6800Р или

аналогичная с эталонным ваттметр-счетчиком класса точности 0,1. Пределы основной относительной погрешности при поверке счетчиков активной энергии трехфазных [0.20+0.15(|1-cos9|)] % при симметричной нагрузке, [0.25+0.15(|1-cos9|)] % при несимметричной нагрузке ТУ25-7563.009-96.

•    пробойная установка, например УПУ-10 с диапазоном воспроизведения напряжения

0-10 кВ, мощностью не менее 500 В-А и относительной погрешностью ± 4 %

•    секундомер СОС ПР-2Б или аналогичный.

•    Мегаомметр Е6-16 или аналогичный

•    Частотомер Ч3-63 или аналогичный

•    IBM-PC (с Windows 98/ХР, программой mek_tester.exe)

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным серии NP73

ГОСТ Р 52320-2005 (МЭК 62052-11:2005). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ Р 52322-2005 (МЭК 62053-21:2005). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ Р 52323-2005 (МЭК 62053-22-2005). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0.2S и 0.5S

ГОСТ Р 52425-2005 (МЭК 62053-23:2005). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2).

ТУ 4228-702-73061759-11 Счетчики электрической энергии трехфазные серии NP73. Технические условия.

Рекомендации к применению

осуществление торговли и товарообменных операций.
