Счетчики электрической энергии ME, 48842-12

Назначение

Счетчики электрической энергии МЕ предназначены для измерения активной электрической энергии, времени и передачи результатов измерений во внешние устройства.

Описание

Принцип действия счетчиков электрической энергии МЕ при измерении активной электрической энергии заключается в преобразовании тока и напряжения с помощью аналогоцифрового преобразователя в цифровые коды, которые перемножаются для вычисления мгновенных значений электрической мощности. В качестве датчика тока используется шунт, а в качестве датчика напряжения - резистивный делитель. Активная электрическая энергия вычисляется путем интегрирования значений мгновенной мощности и суммирования полученных результатов в микроконтроллере счетчика электрической энергии МЕ.

Счетчики электрической энергии МЕ выпускаются в четырех модификациях: МЕ162, МЕ172, МЕ37х, МЕ38х. Модификации счетчика электрической энергии МЕ отличаются друг от друга внешним видом и размерами корпуса, функциональными возможностями, выходным интерфейсом. Счетчики электрической энергии МЕ каждой модификации имеют несколько исполнений, перечисленных в таблицах 1 - 4.

Таблица 1 - Исполнения счетчиков электрической энергии МЕ модификации МЕ162

Таблица 3 - Исполнения счетчиков электрической энергии МЕ модификации МЕ37х

Таблица 4 - Исполнения счетчиков электрической энергии МЕ модификации МЕ38х

Счетчики защищены от вмешательства и порчи результатов измерений и несанкционированного доступа к регистрам, содержащим параметры вычислений и измерений.

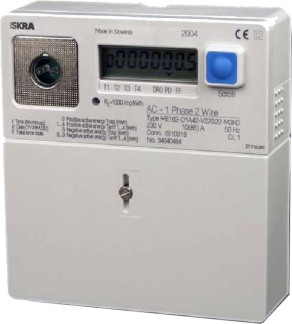

Внешний вид счетчиков электрической энергии МЕ с указанием мест пломбирования приведен на рисунках 1 - 3.

Место пломбирования

•J

В счетчиках электрической энергии МЕ используется встроенное программное обеспечение.

Программное обеспечение счетчика разделено разработчиком на метрологически значимую часть (ядро), выполняющее функции управления аппаратными ресурсами счётчика и обработки измерительной информации, и метрологически незначимую часть - модуль приложения, выполняющего функции пользовательского интерфейса.

Идентификационные данные метрологически значимой части программного обеспечения счетчиков МЕ приведены в таблице 5.

Метрологические характеристики счетчиков нормированы с учетом составляющих погрешности, вносимых программным обеспечением.

Уровень защиты программного обеспечения по МИ 3286-2010 - «А».

Технические характеристики

Счетчики электрической энергии МЕ, в зависимости от исполнения, соответствуют классам точности по ГОСТ Р 52322-2005 ....................................................... 1 или 2

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:

-    для счетчиков класса точности 1.................................................................................................±1%;

-    для счетчиков класса точности 2.................................................................................................±2%.

Средний температурный коэффициент для классов точности 1 и 2, % / K...............................0,05

Пределы дополнительных погрешностей от воздействия влияющих величин в зависимости от класса точности счетчиков приведены в таблице 6.

Таблица 6 - Пределы дополнительных погрешностей

Базовый ток счетчиков электрической энергии МЕ модификации МЕ162 выбирается из списка: ..............................................................................................................5, 10, 20 А.

Базовый ток счетчиков электрической энергии МЕ модификаций МЕ172,

МЕ37х, МЕ38х:......................................................................................................................5 А.

Максимальный ток счетчиков электрической энергии МЕ исполнений для

прямого включения в зависимости от исполнения выбирается из ряда..................85, 100, 120 А.

Стартовый ток для счетчика электрической энергии МЕ исполнений для прямого включения, класса точности 1 ..........................................................................................0,004I6.

Стартовый ток для счетчика электрической энергии МЕ исполнений для прямого включения, класса точности 2..........................................................................................0,005I6.

Номинальное напряжение .........................................................................................................230 В

Номинальная частота..................................................................................................................50 Гц

Диапазон рабочих частот................................................................................................от 45 до 55 Гц

Диапазон рабочего напряжения.............................................................................от 0,8U до 1,15 U

Диапазон коэффициента мощности......................................................................0,5 инд.-1-0,8 емк.

Ход часов реального времени в зависимости от температуры окружающего воздуха (T, °С), не более, с/сут.................................................................±[0,5+0,15(|23 - T|)]

Потребляемая мощность счетчиков электрической энергии МЕ модификации МЕ162, не более:

-    по цепям тока (активная/полная).....................................................................0,025 Вт/0,025 В-А;

-    по цепям напряжения (активная/полная).......................................................0,8 Вт/10 В-А.

Потребляемая мощность счетчиков электрической энергии МЕ модификации МЕ172, не более:

-    по цепям тока (полная мощность)...................................................................2,5В-А;

-    по цепям напряжения (активная/полная).......................................................2 Вт/10 В-А.

Потребляемая мощность счетчиков электрической энергии МЕ модификации МЕ37х, не более:

-    по цепям тока (полная мощность)...................................................................0,16 В-А;

-    по цепям напряжения (активная/полная).......................................................2 Вт/10 В-А.

Потребляемая мощность счетчиков электрической энергии МЕ модификации МЕ38х, не более:

-    по цепям тока (полная мощность)...................................................................0,16 В-А;

-    по цепям напряжения (активная/полная).......................................................2 Вт/10 В-А.

Постоянная счетчиков электрической энергии МЕ:

-    модификации МЕ162.................................................................................................... 1000 кВт-ч-1;

-    модификации МЕ172.................................................................................................... 1000 кВт-ч-1;

-    модификации МЕ37х (исполнение с максимальным током 85 А)........................... 1000 кВт-ч-1;

-    модификации МЕ37х (исполнение с максимальным током 120 А).........................500 кВт-ч-1;

-    модификации МЕ38х (исполнение с максимальным током 85 А)...........................500 кВт-ч-1;

-    модификации МЕ38х (исполнение с максимальным током 120 А).........................250 кВт-ч-1;

Габаритные размеры счетчиков электрической энергии МЕ:

-    модификации МЕ162, не более..............................................................................140х130х43 мм;

-    модификации МЕ172, не более..............................................................................130х222х44 мм;

-    модификации МЕ37х, не более..............................................................................310х178х108 мм;

-    модификации МЕ38х, не более..............................................................................310х178х108 мм.

Класс защиты................................................................................................................ II.

Требования к электромагнитной совместимости - по ГОСТ Р 52320-05.

Степень защиты корпуса счетчика электрической энергии МЕ:

-    модификаций МЕ162, 172.........................................................................................IP54;

-    модификаций МЕ37х, МЕ38х...................................................................................IP51.

Масса счетчика электрической энергии МЕ:

-    модификации МЕ162, не более.................................................................................0,4 кг;

-    модификации МЕ172, не более.................................................................................0,5 кг;

-    модификации МЕ37х, не более.................................................................................1,95 кг;

-    модификации МЕ38х, не более.................................................................................1,95 кг.

Рабочие условия применения:

-    температура окружающего воздуха..............................................................от минус 40°С до 70°С;

-    относительная влажность воздуха ...................................................................95% при 40°С.

Средняя наработка на отказ, не менее.........................................................................2,2-106 ч.

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика и эксплуатационную документацию. Комплектность средства измерений

Комплектность счетчиков электрической энергии МЕ приведена в таблице 7. Таблица 7 - Комплектность

Поверка

осуществляется по методике поверки СЦЭ.411152.002.Д1 Счетчики электрической энергии МЕ. Методика поверки, утвержденной ФГУП «СНИИМ» в апреле 2011 г.

Основное поверочное оборудование: установка для поверки счетчиков электроэнергии УППУ-3.1 с эталонным счетчиком «Энергомонитор 3.1-02»; частотомер электронно-счетный Ч3-35.

Сведения о методах измерений

Методика измерений содержится в эксплуатационном документе СЦЭ.411152.002.РЭ Счетчики электрической энергии МЕ. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к счетчикам электрической энергии МЕ

1. ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

2. ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

Рекомендации к применению

осуществление торговли и товарообменных операций.

Заявитель

Общество с ограниченной ответственностью «Сервисный Центр «Энергия»

Адрес: 141400, Московская обл., г. Химки, ул. Зои Космодемьянской, д. 5 пом.1 Телефон: +7(495)2762320
