Анализатор пыли Laserhawk 360, 48847-12

Назначение

Анализаторы пыли Laserhawk 360 предназначены для автоматического измерения массовой концентрации аэрозольных частиц в отходящих газах газоходов и дымовых труб.

Описание

Принцип действия приборов - оптический и основан на регистрации рассеянного на частицах пыли видимого лазерного излучения создаваемого полупроводниковым лазером с длинной волны 655 нм. Интенсивность регистрируемого излучения, при постоянстве дисперсного состава, пропорциональна массовой концентрации пыли.

Конструктивно прибор состоит из трех блоков: блока измерений, блока обдувки, блока управления (рис. 1).

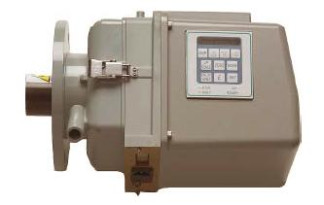

Блок измерения, предназначенный для генерации и регистрации лазерного излучения, монтируется непосредственно на трубе газохода. Органы управления и индикации расположены на боковой панели блока измерения.

Блок управления располагается в защищенном от внешних воздействий месте и предназначен для удаленного управления работой прибора, индикации результатов измерений. Блок управления дублирует функции органов управления и индикации, расположенных на боковой панели блока измерений и предоставляет более широкие возможности управления прибором, представления результатов, передачи данных по стандартным интерфейсам (RS-242, RS-422/485, Ethernet) и аналоговым выходам. Связь блоков между собой осуществляется посредством интерфейсного кабеля.

Блок обдувки предназначен для обдува оптики блока измерения чистым воздухом, с целью предотвращения осаждения частиц пыли.

Результат измерения может быть представлен в виде значений массовой концентрации пыли в мг/м3, либо в относительных единицах оптической плотности %.

Для получения измерительной информации о массовой концентрации пыли в мг/м пы-леизмеритель должен быть предварительно отградуирован с использованием гравиметрического метода в соответствии с ГОСТ Р 50820-95.

Программное обеспечение

Прибор функционирует под управлением встроенного специализированного программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, пересчетом полученных значений в единицы массовой концентрации пыли, выполняет задачи самотестирования и осуществляет диалог с внешними устройствами.

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.

Программное обеспечение состоит из нескольких взаимосвязанных программных модулей обеспечивающих обмен данными между блоками прибора, ввод/вывод, функционирование органов управления и индикации, передачу данных по стандартным интерфейсам.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1.

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.

Метрологические и технически характеристики

1.    Диапазон измерений массовой концентрации пыли*, г/м3    0,5 - 20;

2.    Пределы допускаемой относительной погрешности*, %    ±20;

3.    Г абаритные размеры и масса приведены в таблице 2.

Таблица 2.

6.    Электрическое питание от сети переменного тока    110-240 В, частота 50/60 Гц.;

7.    Потребляемая мощность, В А, не более:

-    блок управления

30

30

414

10000;

-    блок измерения

-    блок обдувки

8.    Наработка на отказ, ч.

9.    Средний срок службы, лет    6;

10.    Условия эксплуатации (для блока измерения):

-    диапазон температуры окружающей среды    от - 20 до + 60 0С;

-    диапазон относительной влажности    от 0 до 100 %;

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов пыли Laserhawk 360 и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки анализаторов пыли Laserhawk 360 приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Анализаторы пыли Laserhawk 360. Методика поверки МП 2421231-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «19» сентября 2011 г.

Основные средства поверки: Рабочий эталон единицы массовой концентрации частиц в аэро-дисперсных средах РЭ 164-1-2011.

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы пыли Laserhawk 360. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам пыли Laserhawk 360

1.    ГОСТ Р 8.606-2004. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
