| Номер в госреестре | 48850-12 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сильвинит" |
| Изготовитель | ЗАО "Энергопромышленная компания", г.Екатеринбург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения J 103 Назначение средства измерений
Трансформаторы напряжения J 103 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения J 103 - однофазные, заземляемые, электромагнитные, с литой изоляцией.
Трансформаторы имеют две вторичные обмотки - одну основную (для измерений) и одну дополнительную (для защиты).
Первичная и вторичные обмотки залиты специальным эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора.
Высоковольтный вывод «А» первичной обмотки трансформаторов выполнен в виде контакта с резьбой М10. Выводы вторичных обмоток выполнены в виде винтов М6 и помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
На опорной поверхности трансформаторов имеются отверстия под болты крепления и ручки для переноски. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Характеристики трансформаторов напряжения J 103
| Характеристика | Значение |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное напряжение первичной обмотки, кВ | 6,0/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки, В-А | 60 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100 |
| Номинальная частота, Гц | 50 |
| Г руппа соединения обмоток | 1/1/1-0-0 |
| Габаритные размеры, мм, (длинахширинахвысота) | 310x200x270 |
| Масса, кг | 25 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УЗ |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

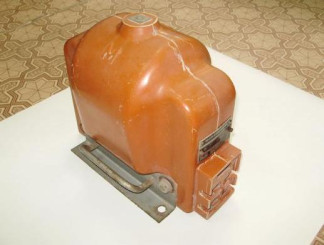

Трансформатор напряжения J 103
12 шт. (Зав. №№ Т189974, Т189975, Т190200, Т190217, Т190273, Т190281, Т190368, Т190445, Т190452, Т190458, Т190459, Т190476).
12 экз.
Паспорт Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки. Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения J 103
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «SKODA Electrical Factory», Чехия.
- «осуществление торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
