| Номер в госреестре | 48852-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-СВЭЛ |
| Изготовитель | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.01.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТШЛ-СВЭЛ Назначение средства измерений
Трансформаторы тока ТШЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТШЛ-СВЭЛ выпускаются в нескольких модификациях для классов напряжения 0,66 кВ, 10 кВ и 20 кВ.
Трансформаторы ТШЛ-СВЭЛ-0,66 изготавливаются в двух конструктивных исполнениях: ТШЛ-СВЭЛ-0,66-1 и ТШЛ-СВЭЛ-0,66-2, отличающихся способом крепления и комплектом поставки. ТШЛ-СВЭЛ-0,66-1 крепится на опорную поверхность, а ТШЛ-СВЭЛ-
0,66-2 - с помощью пластины непосредственно на шине.
Трансформаторы ТШЛ-СВЭЛ-10 изготавливаются в двух конструктивных исполнениях: ТШЛ-СВЭЛ-10-2 с двумя вторичными обмотками и ТШЛ-СВЭЛ-10-3 с тремя вторичными обмотками.
Трансформаторы ТШЛ-СВЭЛ-20 изготавливаются в трех конструктивных исполнениях. ТШЛ-СВЭЛ-20-1 крепится на опорной поверхности и имеет четыре типоисполнения: ТШЛ-СВЭЛ-20-1.1 с двумя вторичными обмотками для работы с токопроводом круглого сечения; ТШЛ-СВЭЛ-20-1.2 с двумя вторичными обмотками для работы с токопроводом прямоугольного сечения; ТШЛ-СВЭЛ-20-1.3 с тремя вторичными обмотками для работы с токопроводом круглого сечения; ТШЛ-СВЭЛ-20-1.4 с тремя вторичными обмотками для работы с токопроводом прямоугольного сечения. ТШЛ-СВЭЛ-20-2 крепится на токопроводящей шине и имеет две вторичные обмотки. ТШЛ-СВЭЛ-20-3 крепится на шине и имеет три вторичные обмотки.

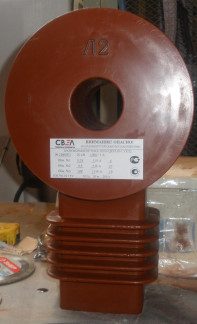

Трансформаторы тока ТШЛ-СВЭЛ не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и залита изоляционным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Трансформаторы тока ТШЛ-СВЭЛ-0,66 имеют одну обмотку, предназначенную для измерения и учета электроэнергии.
Для исполнений трансформаторов ТШЛ-СВЭЛ-10-2; ТШЛ-СВЭЛ-20-1.1; ТШЛ-СВЭЛ-20-1.2 и ТШЛ-СВЭЛ-20-2 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления
- №2. Трансформаторы могут изготавливаться с двумя вторичными обмотками, предназначенными для защиты.
Для исполнений трансформаторов ТШЛ-СВЭЛ-10-3; ТШЛ-СВЭЛ-20-1.3; ТШЛ-СВЭЛ-20-1.4 и ТШЛ-СВЭЛ-20-3 обмотка, предназначенная для измерений и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления
- №2 и №3.
Выводы вторичной обмотки, предназначенной для измерения и учета электроэнергии, расположены на корпусе трансформатора и закрываются пломбируемой крышкой.
На трансформаторе имеется табличка технических данных с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150-69. Рабочее положение трансформатора в пространстве - любое, кроме трансформатора ТШЛ-СВЭЛ-20-1. Он предназначен для установки на горизонтальную плоскость.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики трансформаторов тока ТШЛ-СВЭЛ-0,66_
| Характеристики | Значение | |
| ТШЛ-СВЭЛ-0,66-1 | ТШЛ-СВЭЛ-0,66-2 | |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальная частота напряжения сети, Гц | 50; 60* | |
| Номинальный первичный ток, А | 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Класс точности: | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |
| Номинальная вторичная нагрузка, В-А: при cos ф = 1 при cos ф = 0,8 | 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30 | |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | от 2 до 30 | |
| Высота над уровнем моря, не более, м | 1000 | |
| Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки, °С | От минус 60 до плюс 55 | |
| Окружающая среда | Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа II по ГОСТ 15150-69. | |
| Г абаритные размеры, мм | 175x161x85 | 175x161x87 |
| Масса, не более, кг | 4,0 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка до отказа, ч | 40,0x105 | |
Примечания:
1* - Для трансформаторов, предназначенных для поставок на экспорт.
2 - Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
Таблица 2 - Метрологические и технические характеристики трансформаторов тока
ТШЛ-СВЭЛ-10
| Характеристики | Значение | |
| ТШЛ-СВЭЛ-10-2 | ТШЛ-СВЭЛ-10-3 | |
| Номинальное напряжение, кВ | 10 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота напряжения сети, Гц | 50; 60* | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный первичный ток, А | 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000; 6000 | |
| Количество вторичных обмоток | 2 | 3 |
| Класс точности: обмотки для измерений обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р | |
| Характеристики | Значение | ||
| ТШЛ-СВЭЛ-10-2 | ТШЛ-СВЭЛ-10-3 | ||
| Номинальная вторичная нагрузка, В-А: вторичной обмотки для измерений при cos ф = 1 при cos ф = 0,8 вторичной обмотки для защиты при cos ф = 0,8 | 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30 3; 5; 10; 15; 20; 25; 30 | ||
| Трехсекундный ток термической стойкости, кА, при номинальных первичных токах, А 1000 - 3000 4000 5000; 6000 | 31,5 140 175 | ||
| Номинальная предельная кратность обмотки для защиты | от 2 до 30 | ||
| Номинальный коэффициент безопасности приборов обмотки для измерений | от 2 до 30 | ||
| Высота над уровнем моря, не более, м | 1000 | ||
| Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки, °С | От минус 60 до плюс 55 | ||
| Окружающая среда | Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа II по ГОСТ 15150-69. | ||
| Г абаритные размеры, мм, для токов, А 1000 - 3000 4000 5000; 6000 | 290x280x204 330x320x210 330x320x210 | 290x280x235 330x320x210 | |
| Масса, не более, кг | 31,0 | ||
| Средний срок службы, лет | 30 | ||
| Средняя наработка до отказа, ч | 40,0x105 | ||
Примечания
1 * Для трансформаторов, предназначенных для поставок на экспорт.
2 Значение вторичных нагрузок, вторичного тока, коэффициента безопасности приборов, классы точности, уточняются в заказе.
3 Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
4 Возможно изготовление трансформатора с тремя вторичными обмотками, значения параметров уточняются в заказе.
Таблица 3 - Метрологические и технические характеристики трансформаторов тока
| ТШЛ-СВЭЛ-20 | |
| Характеристики | Значение |
| ТШЛ- ТШЛ-СВЭЛ- ТШЛ-СВЭЛ-20-1 20-2 СВЭЛ-20-3 | |
| Номинальное напряжение, кВ | 20 |
| Наибольшее рабочее напряжение, кВ | 24 |
| Номинальная частота напряжения сети, Гц | 50; 60* |
| Номинальный вторичный ток, А | 1; 5 |
| Характеристики | Значение | ||
| ТШЛ- СВЭЛ-20-1 | ТШЛ-СВЭЛ- 20-2 | ТШЛ- СВЭЛ-20-3 | |
| Номинальный первичный ток, А | 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000 | 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000;15000; 16000; 18000 | |
| Количество вторичных обмоток | 2 3** | 2 | 3 |
| Класс точности: обмотки для измерений обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р | ||
| Номинальная вторичная нагрузка, В-А: вторичной обмотки для измерений при cos ф = 1 при cos ф = 0,8 вторичной обмотки для защиты при cos ф = 0,8 | 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30 3; 5; 10; 15; 20; 25; 30 | ||
| Трехсекундный ток термической стойкости, кА, при номинальных первичных токах, А 300; 400 600 - 1000 3000 - 10000 12000 - 18000 | 31,5 40 | 120 190 | |
| Номинальная предельная кратность обмотки для защиты | от 2 до 30 | ||
| Номинальный коэффициент безопасности приборов обмотки для измерений | от 2 до 30 | ||
| Температура окружающего воздуха с учетом превышения температуры воздуха внутри электроустановки, °С | От минус 60 до плюс 55 | ||
| Окружающая среда | Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Атмосфера типа II по ГОСТ 15150-69. | ||
| Г абаритные размеры, мм, для токов, А 300 - 2000 3000 - 10000 12000 14000 - 18000 | 200x140x320 | 610x520x420 730x680x390 865x830x390 | |
| Масса, не более, кг | 30,0 | 178,0 | |
| Средний срок службы, лет | 30 | ||
| Средняя наработка до отказа, ч | 40,0x101 | ||
| Примечания | |||
Знак утверждения типа наносят на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
В комплект поставки входит:
| Трансформатор | 1 шт.; | |
| Комплект для пломбирования Крепежный комплект в составе**: | 1* к-т; | |
| пластина | 1 шт.; | |
| винт М6*35 | 4 шт.; | |
| Винт М6*10 | 2; 4***; | 6****шт. |
| Шайба 6 | 2; 4***; | 6**** шт. |
| Шайба 6,65Г | 2; 4***; | 6****шт. |
| Руководство по эксплуатации | 1 экз.; | |
| Паспорт (этикетка) | 1 экз. |
Примечания.
1 * По количеству обмоток для измерений.
2 ** Для трансформаторов ТШЛ-СВЭЛ-0,66-2. Крепежный комплект поставляется вместе с трансформатором в отдельном пакете.
3 *** Для трансформаторов ТШЛ-СВЭЛ-10-2; ТШЛ-СВЭЛ-20-2.
4 **** Для трансформаторов ТШЛ-СВЭЛ-10-3; ТШЛ-СВЭЛ-20-3.
5 При поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию трансформаторов в сто штук.
6 Для трансформаторов с гибкими вторичными выводами детали для пломбирования и крепеж в комплект поставки трансформатора не входят.
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-100 (кл. т. 0,01); трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЛ-СВЭЛ
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 163 |
| Поверителей | 11 |
| Актуальность данных | 18.11.2024 |
