| Номер в госреестре | 48860-12 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | УСТ-54533C, УСТ-54533D |
| Изготовитель | ООО "УралСпецТранс", г.Миасс |
| Год регистрации | 2012 |
| Срок свидетельства | 19.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Автотопливозаправщики УСТ-54533С, УСТ-54533D (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,84 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.
Автотопливозаправщики УСТ-54533С, УСТ-54533D являются мерой полной вместимости и изготавливаются на базе шасси КАМАЗ. Конструкция цистерны АТЗ в поперечном сечении имеет форму “чемодан” и может состоять как из одной, так и из двух секций. Корпус цистерны изготовлен из конструкционных сталей. Внутри корпус усилен перегородками, выполняющими так же роль поперечных волнорезов. В верхней части каждой секции (при наличии двух секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. Лестница для обслуживания цистерны может быть расположена сзади и сбоку.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО40 СУ или СЖ-ППО25 СУ (номер Госреестра 44417-10), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

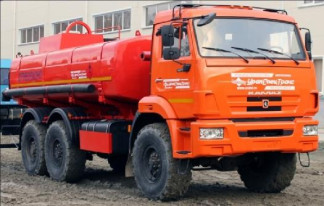

Внешний вид АТЗ представлен на рисунке 1 и 2. Место пломбирования обозначено на рисунке 3, 4 и 5.
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | ||||
| 54533C- 0000000 02 | 54533C- 0000000 03 | 54533C- 0000000 04 | 54533C.01.0 0.000 -04 | 54533D- 0000000 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Номинальная вместимость цистерны, м3 (л) | 7 ± 0,14 (7000± 140) | 7,5 ± 0,15 (7500± 150) | 8 ± 0,16 (8000± 160) | 1-я секция-4±0,1 (4000±100) 2-я секция-4±0,1 (4000±100) | 9 ± 0,18 (9000± 180) |
| Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | ||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3(л), не менее | 0,14 (140) | 0,15 (150) | 0,16 (160) | 0,1 (100) | 0,18 (180) |
| Не сливаемый остаток после опорожнения цистерны, м3(л) от номинальной вместимости, не более | 0,007 (7) | 0,0075 (7,5) | 0,008 (8) | 1-я секция-0,1 (±100) 2-я секция-0,1 (±100) | 0,009 (9) |
| Время заполнения цистерны своим насосом, (мин), не более | 15 | 17 | 18 | 12 | 20 |
| Время слива своим насосом, (мин), не более | 14 | 15 | 16 | 11 | 18 |
| Время слива самотеком, (мин), не более | 21 | 23 | 24 | 15 | 25 |
| Габаритные размеры, (мм), не более длина/ширина/высота | 7690/2500/3690 | 8150/ 2500/ 3690 | |||
| Снаряженная масса АТЗ, кг, не более | 9275 | 9305 | 9335 | 10245 | |
| Полная масса АТЗ, кг, не более | 14885 | 15305 | 15325 | 17415 | |
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 6655 8230 | 5460 9845 | 5420 9905 | 5795 11620 | |
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54533D- 0000000 -02 | 54533D- 0000000 03 | 54533D- 0000000 04 | 54533D- 0000000 05 | 54533D. 01.00.000 -02 | 54533D. 01.00.000 05 | |
| 1 | 3 | 4 | 5 | 6 | 7 | 8 |
| Номинальная вместимость цистерны, м3 (л) | 10 ± 0,2 (10000± 200) | 11 ± 0,17 (11000± 170) | 11,5±0,18 (11500± 180) | 12 ± 0,18 (12000± 180) | 1-я секция 5±0,12 2-я секция 5±0,12 | 1-я секция 6±0,12 2-я секция 6±0,12 |
| 1 | 3 | 4 | 5 | 6 | 7 | 8 |
| Предел допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,2 (200) | 0,17 (170) | 0,18 (180) | 0,18 (180) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) | |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,01 (10) | 0,011 (11) | 0,115 (11,5) | 0,012 (12) | 0,005 (5) | 0,006 (6) |
| Время заполнения цистерны своим насосом, (мин), не более | 22 | 25 | 26 | 28 | 14 | 16 |
| Время слива своим насосом, (мин), не более | 20 | 23 | 24 | 26 | 13 | 15 |
| Время слива самотеком, (мин), не более | 27 | 28 | 30 | 34 | 17 | 19 |
| Г абаритные размеры, (мм), не более длина/ ширина/ высота | 8150/2500/3690 | |||||
| Снаряженная масса АТЗ, кг, не более | 10305 | 10335 | 10365 | 10410 | 10305 | 10410 |
| Полная масса АТЗ, кг, не более | 18255 | 19065 | 19485 | 21600 | 18255 | 21600 |
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 5745 12510 | 5780 13285 | 5790 13695 | 5800 15800 | 5745 12510 | 5800 15800 |
наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и паспорта.
| Наименование комплектов | Количество |
| Автотопливозаправщик | 1 ед. |
| Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ) | 1 экз. |
| Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП) | 1 экз. |
| Методика поверки | 1 экз. |
проводится в соответствии с документом УСТ-МП-001-2011 «Автотопливозаправщики YCT-54533D, -54533C. Методика поверки», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2011 г.
Основные средства поверки:
| Наименование и тип средства поверки | Основные характеристики |
| Комплекс градуировки резервуаров «МИГ» | Относительная погрешность измерения объема жидкости 0,15 % |
| Манометр эталонный типа МО | Предел измерения 1,6 кгс/см2, класс точности 0,4, 4-го разряда |
| Колба 1000 см3 | Класс точности 2 |
| Термометр ртутно-стеклянный ТЛ-4 | Диапазон измерения от 0 °С до 50 °С, 3-го разряда, цена деления 0,1°С |
| Мерники эталонные М2р-50 и М2р-100 | Вместимость 50 дм3 и 100 дм3, 2-го разряда |
Для автотопливозаправщика УСТ-54533С содержатся в документе «Автотопливозаправщик УСТ-54533С.00.00.000 и его модификации. Руководство по эксплуатации» УСТ-54533C.00.00.000 РЭ, для автотопливозаправщика УСТ-54533D в документе «Автотопливозаправщик УСТ-54533D.00.00.000 и его модификации. Руководство по эксплуатации» УСТ-54533D.00.00.000 РЭ
Нормативные и технические документы устанавливающие требования к автотопливозаправщикам УСТ-54533С, 54533D
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов;
Технические условия 4521-038-53838447-2011 «Автотопливозаправщики на шасси автомобиля. Технические условия».
Выполнение работ по осуществлению торговли и товарообменных операций, выполнению работ по расфасовке товаров.
