Уровнемеры ультразвуковые портативные УУП1-П…, 48866-12

Назначение

Уровнемеры ультразвуковые портативные УУП1-П... (далее - уровнемеры) предназначены для:

-    измерений высоты уровня (далее - уровень) звукопрозрачных жидкостей (далее -жидкости), в том числе, высоты уровня границы раздела двух жидкостей с различной плотностью (далее - уровень границы раздела);

-    измерений скорости распространения звука в жидкостях по известной мерной базе;

-    измерений температуры стенки резервуаров и цистерн;

-    вычислений плотности, объема и массы жидкостей, которые находятся в резервуарах и цистернах;

-    хранения результатов измерений и вычислений в энергонезависимой памяти и последующей передаче этой информации в память персональной электронной вычислительной машины (ЭВМ).

Описание

Принцип действия уровнемеров основан на импульсном методе измерений времени распространения акустических сигналов в жидкостях во время ультразвуковой локации поверхности жидкостей сквозь внешнюю стенку резервуаров и цистерн.

Уровнемеры состоят из таких основных частей:

-    преобразователь П - электроакустического принципа действия, который предназначен для излучения сигналов заданной частоты и длительности и приема отраженных сигналов (эхо-сигналов) и состоит из корпуса, в котором размещен пьезокерамический элемент, и соединительного кабеля;

-    преобразователь ПТ - полупроводникового принципа действия, который преобразует температуру стенки резервуаров и цистерн в пропорциональный электрический сигнал, и состоит из корпуса, в котором размещена микросхема преобразователя температуры, и соединительного кабеля. Рабочая поверхность преобразователя ПТ защищена металлической пластиной;

-    комбинированный преобразователь П, в корпусе которого кроме пьезокерамического элемента размещается микросхема преобразователя температуры;

-    преобразователь измерительный вторичный ПИВ (далее - преобразователь ПИВ), который генерирует электрические сигналы ультразвуковой локации, преобразовывает в цифровую форму сигналы измерительной информации, поступающие от преобразователя П, обрабатывает эти сигналы в соответствии с заданным алгоритмом, отображает результаты измерений на цифровом показывающем устройстве и хранит результаты измерений в памяти. Преобразователь ПИВ состоит из блока автономного питания, электронных плат, органов управления, индикации и коммутации, размещенных в пластмассовом корпусе;

-    вычислитель В, который принимает результаты измерений, поступающие от преобразователя ПИВ и преобразователя ПТ (при наличии в комплектации), вычисляет плотность, объем и массу жидкостей, отображает результаты измерений и вычислений на цифровом показывающем устройстве и хранит результаты измерений в памяти. Вычислитель В состоит из электронной платы, органов управления и индикации, размещенных в пластмассовом корпусе.

Скорость распространения звука в жидкостях измеряется, если известно расстояние между стенками резервуаров и цистерн или вводится в память преобразователя ПИВ.

Преобразователь П и преобразователь ПТ крепятся к внешней поверхности резервуаров и цистерн магнитным или иным способом (в соответствии с заказом).

Конструкция уровнемеров обеспечивает возможность самотестирования перед началом и во время измерений, автоматического отключения питания при отсутствии эхо-сигналов, выдачи визуального сигнала при понижении напряжения питания, хранения в энергонезависимой памяти результатов последних измерений и вычислений, а также передачи информации о результатах измерений и вычислений в ПЭВМ по стандартному интерфейсу RS 232.

Уровнемеры имеют взрывозащищенное исполнение и могут эксплуатироваться во взрывоопасных зонах.

Уровнемеры производятся в трех модификациях, которые отличаются: функциональными возможностями:

-    параметрами резервуаров, цистерн и жидкостей, уровень которых контролируется;

-    составом - количеством и номенклатурой преобразователей П;

-    номенклатурой преобразователей ПИВ, входящих в их состав;

-    нормируемыми значениями диапазонов измерений уровня и границы раздела уровня.

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует классу «В» по МИ 3286-2010.

Программное обеспечение уровнемера - встроенное.

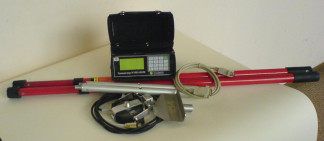

Фотография общего вида

1.    Диапазон измерений уровня, мм:

-    от 100 до 30000 - для модификации УУП1-П1 (канал СЧ);

-    от 500 до 30000 - для модификации УУП1-П1 (канал НЧ);

-    от 50 до 10000 - для модификации УУП1-П1 (канал ВЧ);

-    от 500 до 30000 - для модификации УУП1-П2;

-    от 50 до 10000 - для модификации УУП1-П3.

2.    Диапазон измерений уровня границы раздела, мм:

-    от 150 до 29800 - для модификации УУП1-П1 (канал СЧ);

-    от 600 до 29500 - для модификации УУП1-П1 (канал НЧ);

-    от 100 до 9850 - для модификации УУП1-П1 (канал ВЧ);

-    от 600 до 29500 - для модификации УУП1-П2;

-    от 100 до 9850 - для модификации УУП1-П3.

3.    Диапазон измерений скорости распространения звука в жидкостях - от 600 до 2200 м/с.

4.    Диапазон измерений температуры стенки резервуаров и цистерн:

-    от минус 25 до +50 °С (при помощи преобразователя ПТ);

-    от минус 50 до + 80 °С (при помощи комбинированного преобразователя П).

5.Количество    знакомест цифро-графического показывающего устройства преобразователей ПИВ - 21 х 8.

6.Цена    единицы наименьшего разряда цифро-графического показывающего устройства преобразователей ПИВ составляет при индикации:

-    уровня и границы раздела уровня - 0,1 мм;

-    скорости распространения звука в жидкостях - 0,1 м/с;

-    температуры стенки резервуаров и цистерн - 0,1 °С;

-    плотности жидкостей - 0,0001 г/см3;

-    объема жидкостей - 0,001 м3;

-    массы жидкостей - 0,001 т.

7.Цена    единицы наименьшего разряда цифрового показывающего устройства вычислителя В составляет при индикации:

-    уровня - 1 мм;

-    скорости распространения звука в жидкостях - 0,1 м/с;

-    температуры стенки резервуаров и цистерн - 0,1 °С;

-    плотности жидкостей - 0,001 г/см3;

-    объема жидкостей - 0,001 м3;

-    массы жидкостей - 0,001 т.

8.Пределы    допускаемой абсолютной погрешности при измерении уровня:

-    СЧ и ВЧ каналами:

± 1 мм - в интервале от нижней границы диапазона измерений (включительно) до 5 м (включительно);

± [1 + 2(Низм - 5)] мм - в интервале свыше 5 м до верхней границы диапазона измерений (включительно), где Низм - числовое значение измеренного уровня, выраженное в метрах;

-    НЧ каналом:

± 5 мм - в интервале от нижней границы диапазона измерений (включительно) до 5 м (включительно);

± [5 + 2(Низм - 5)] мм - в интервале свыше 5 м до верхней границы диапазона измерений (включительно).

9.Пределы    допускаемой абсолютной погрешности при измерении уровня границы раздела:

-    СЧ и ВЧ каналами:

± 5 мм - в интервале от нижней границы измерений (включительно) до 5 м (включительно);

± [5 + 2(Низм - 5)] мм - в интервале свыше 5 м до верхней границы измерений (включительно);

-    НЧ каналом:

± 8 мм - в интервале от нижней границы измерений (включительно) до 5 м (включительно);

± [8 + 2(Низм - 5)] мм - в интервале свыше 5 м до верхней границы измерений (включительно).

10.Пределы    допускаемой абсолютной погрешности при измерении скорости распространения звука в жидкостях:

-    СЧ и ВЧ каналами - ± 0,3 м/с;

-    НЧ каналом - ± 1,0 м/с.

11.    Пределы допускаемой абсолютной погрешности при измерении температуры стенки резервуаров и цистерн - ± 0,5 °С.

12.Пределы    допускаемого относительного отклонения результатов вычисления объема и массы жидкостей от расчетных значений - ± 0,01 %.

13.    Время одного цикла измерений и вычислений - не более 2 мин.

14.Питание    уровнемеров осуществляется от внутреннего источника постоянного тока напряжением от 9 до 12 В.

15.    Сила тока потребления - не более 50 мА.

16.Количество    результатов последних измерений и вычислений, которые сохраняются в энергонезависимой памяти - 999.

17.Степень    защиты составных частей уровнемеров по ГОСТ 14254:

-    IP 54 - для преобразователей ПИВ и вычислителя В;

-    IP 65 - для преобразователей П и преобразователя ПТ.

18.Рабочий    диапазон температуры:

-    преобразователей ПИВ, вычислителя В, преобразователя ПТ - от минус 20 до +50 °С;

-    преобразователей П - от минус 50 до +80 °С.

19.Маркировка    взрывозащиты:

-    преобразователей П, ПТ - «0ExiaIIBT4»;

-    преобразователей ПИВ и вычислителя В - «2ExicIIBT4 X».

20.Габаритные    размеры (в упаковке) - не более, мм, 400 х 300 х 200.

21.    Масса (в упаковке) - не более, кг, 6.

22.    Средняя наработка уровнемера на отказ - не менее 100000 циклов измерений и вычислений.

23.Полный    средний срок службы уровнемера - не менее 10 лет.

Знак утверждения типа

наносится на поверхность преобразователей ПИВ и на эксплуатационные документы печатным способом.

Поверка

осуществляется по документу ААМЯ.407000.007 И1 «Метрология. Уровнемеры ультразвуковые портативные УУП1-П... Методика поверки», утвержденной Укрметртестстандартом в декабре 2004 года.

Основное поверочное оборудование:

-    установка уровнемерная ААМЯ.441439.000: диапазон воссоздания высоты уровня -от 100 до 5560 мм;

-    рулетка измерительная, рабочий эталон 3 разряда, ГОСТ 7502;

-    имитатор эхо-сигналов ААМЯ.441461.000;

-    частотомер электронно-счетный вычислительный Ч3-64;

-    термометр цифровой Quartz SA 880 SSX.

Сведения о методах измерений

изложены в документе ААМЯ.407000.007 РЭ «Уровнемер ультразвуковой портативный УУП1-П... Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым портативным УУП1-П...

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».

2.ГОСТ    28725-1990 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

3.ГОСТ    Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».

4.ААМЯ.407000.007    И1 «Инструкция. Метрология. Уровнемеры ультразвуковые портативные УУП1-П... Методика поверки».

5.ТУ    У 33.2-25402082.007-2003 «Уровнемеры ультразвуковые портативные УУП1-П... Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
