| Номер в госреестре | 48867-12 |
| Наименование СИ | Корректоры |
| Обозначение типа СИ | СПГ742 |
| Изготовитель | Акционерное общество "Научно-производственная фирма "ЛОГИКА" (АО "НПФ "ЛОГИКА"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 10.01.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |

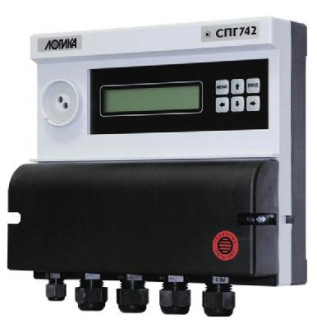

Корректоры СПГ742 предназначены для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.0, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.
Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления и других параметров газа, транспортируемого по трубопроводу, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).
Корректоры используются в составе узлов учета природного газа, содержащих до двух трубопроводов, на которых в качестве датчиков параметров газа могут быть установлены:
- два преобразователя расхода с импульсным выходным сигналом с нормированной ценой импульса и частотой следования импульсов до 1000 Гц;
- два преобразователя температуры (термопреобразователи сопротивления) с характеристикой Pt100, 100П, 100М;
- восемь преобразователей давления и разности давлений с выходным сигналом 4-20 мА.
В составе узлов учета корректоры обеспечивают:
- измерение расхода и объема газа при рабочих условиях, давления и температуры;
- вычисление расхода и объема газа, приведенных к стандартным условиям, и средних значений температуры и давления;
- вычисление суммарного по обоим трубопроводам стандартного объема, в том числе сверхнормативного;
- архивирование измеренных и вычисленных параметров в часовом, суточном и месячном архивах;
- архивирование сообщений об изменениях настроечных параметров и сообщений о нештатных ситуациях;
- контроль измеряемых и вычисляемых параметров на соответствие допустимым диапазонам, в том числе допустимых потерь давления на элементах измерительного участка трубопровода;
- показания измеренных и вычисленных параметров на встроенном табло и дистанционно, посредством двух коммуникационных портов RS232;
- ведение календаря и времени суток и учет времени работы (счета).
Программное обеспечение (ПО) корректоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Пределы допускаемой погрешности корректоров установлены с учетом влияния ПО на метрологические характеристики.
Таблица 1
| Наименование ПО | Идентификационное наименование | Номер версии | Контрольная сумма исполняемого кода | Алгоритм вычисления контрольной суммы |
| Корректоры СПГ742. Резидентное программное обеспечение. Исполняемый код | - | 1.0 | 2D48 | CRC-16 |
Корректор СПГ742. Вид сзади. Схема пломбирования
Диапазоны измерений и показаний:
- 4-20 мА - измерение сигналов тока, соответствующих давлению и разности давлений;
- 82-135 Ом - измерение сигналов сопротивления, соответствующих температуре;
- 10-4—1000 Гц - измерение импульсных сигналов, соответствующих расходу;
- 0-99999999 ч - измерение времени;
- 0-12 МПа - показания давления;
- 0-1000 кПа - показания разности давлений;
- (—50)—100 °С - показания температуры;
- 0-99999999 - показания расхода [м3/ч], объема [м3] и времени [ч].
Пределы допускаемой погрешности в условиях эксплуатации:
±0,1 % - измерение сигналов тока, соответствующих давлению и разности давлений (приведенная к диапазону измерений);
±0,1 °С - измерение сигналов сопротивления, соответствующих температуре (абсолютная); ±0,01 % - измерение импульсных сигналов, соответствующих расходу (относительная); ±0,01 % - измерение времени (относительная);
±0,02 % - вычисление параметров (относительная).
Устойчивость к воздействию условий эксплуатации:
- температура окружающего воздуха - от (-10) до 50 °С;
- относительная влажность - 95 % при 35 °С.
Г абаритные размеры - 208x206x87 мм.
Масса - 0,95 кг.
Электропитание - батарея 3,6 В и/или внешнее 12 В (10 мА) пост. тока.
Средняя наработка на отказ - 75000 ч.
Средний срок службы - 12 лет.
наносится на лицевой панели корректоров методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.
Корректор СПГ742...............................................................................................................1 шт.
Руководство по эксплуатации с методикой поверки (РАЖГ.421412.029 РЭ)...........1 шт.
Паспорт (РАЖГ.421412.029 ПС).......................................................................................1 шт.
Штекер MC 1,5/2-ST-3,81..................................................................................................13 шт.
Штекер MC 1,5/4-ST-3,81 ..
Штекер MC 1,5/5-ST-3,81 ..
3 шт. 1 шт. 5 шт.
Заглушка кабельного ввода
осуществляется по документу РАЖГ.421412.029 РЭ "Корректоры СПГ742. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в части раздела 11 "Методика поверки" 11.2011 г.
Основные средства поверки: стенд СКС6. Пределы допускаемой погрешности в диапазоне температур от 18 до 28 °С:
±0,003 мА - формирование сигналов тока;
±0,015 Ом - формирование сигналов сопротивления;
±0,003 % - формирование сигналов частоты F (относительная погрешность).
Методы измерений приведены в РАЖГ.421412.029 РЭ "Корректоры СПГ742. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к корректорам СПГ742
1. ГОСТ 30319.0-96 Газ природный. Методы расчета физических свойств. Общие положения
2. ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение фи
зических свойств природного газа, его компонентов и продуктов его переработки
3. ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение ко
эффициента сжимаемости.
4. ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение фи
зических свойств по уравнению состояния
5. ПР 50.2.019-2006 Количество природного газа. Методика выполнения измерений при по
мощи турбинных, ротационных и вихревых счетчиков.
6. ТУ 4217-068-23041473-2011 "Корректоры СПГ742. Технические условия".
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
| Зарегистрировано поверок | 23968 |
| Поверителей | 155 |
| Актуальность данных | 19.09.2024 |
