Системы учета и контроля резервуарных запасов Entis, 48875-12

Назначение

Системы учета и контроля резервуарных запасов Entis (далее Системы) предназначены для измерений уровня, давления, температуры и количества запасов жидких продуктов, в том числе сжижженых газов, расчета их объема, плотности, массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.

Описание

Системы включают в себя:

1    Средства измерений уровня, температуры, давления: уровнемеры поплавковые 854; уровнемеры радарные SmartRadar; преобразователи температуры VITO моделей 762, 862 с датчиками температуры моделей 764, 765, 766, 767, 768, 864, MRT; датчики давления с унифицированными выходными сигналами (HART), подключаемые к уровнемерам.

2    Устройства интерфейсов связи (Communication Interface Units):

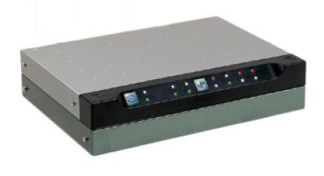

-    устройства (модули) серии 880, модель CIU Prime, представляющие собой микропроцессорное устройство и предназначенные для преобразования цифровых сигналов по протоколам GPU, IP-BPM, HART в цифровые сигналы по протоколу Modbus;

-    устройства (модули) серии 880, модель CIU Plus, предназначенные для обработки измерительной информации;

3    Центральная станция системы.

4    Информационно-измерительные каналы передачи измерительной информации, образованные перечисленными устройствами.

Принцип действия систем заключается в следующем:

На входы устройств полевых интерфейсов связи 880 CIU Prime от средств измерений уровня, температуры, давления продукта по цифровым протоколам связи поступает сигнал, содержащий значения измеряемых величин. В устройстве происходит преобразование полученного входного сигнала в выходной цифровой сигнал по протоколу Modbus, передающийся на устройства 880 CIU Plus. Микропроцессорная схема устройств 880 CIU Plus, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: объема, нормализованного объема, стандартного объема, массы, и т.д.

По протоколу ModBus полученная информация о состоянии резервуарных запасов передается в центральную станцию системы, на которой осуществляется ее визуализация, а также передача данных в системы регулирования и управления высшего уровня.

Состав системы определяется заказом на поставку. Максимальное количество резервуаров-объектов учета — 100 шт. Системы в зависимости от заказа на поставку обладают возможностью интеграции со средствами автоматизации технологических процессов

Программное обеспечение

Устройства 880 CIU Prime, 880 CIU Plus, имеют микропрограмму, встроенную в EPROM, и не доступную для изменения вне заводских условий. Микропрограмма осуществляет функций преобразования, обработки сигналов измерительной информации, и их передачи. Настройки, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM.

Защита микропрограммы, реализована использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на задней панели устройств.

Обозначение версии микропрограммы вносится в формуляр системы. Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели устройства (CIU 880 Prime или CIU 880 Plus), серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи.

Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (ограничение прав доступа с помощью пароля) и аппаратных средств (блокировка с помощью замковых переключателей), уровень защиты «С» согласно МИ 3286-2010.

Место опломбирования: Специальная проушина пломбировочной пластине

Положение переключателя ЗАБЛОКИРОВАНО

Положение переключателя РАЗБЛОКИРОВАНО

Рис. 2 — Схема опломбирования (ограничения доступа). Метрологические и технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку электронного блока преобразователя температуры заводским способом или с помощью наклейки.

Комплектность

В комплект поставки входят:

Поверка

осуществляется по документу МП 48875-12 «ГСИ. Системы учета и контроля резервуарных запасов Entis. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г. Основные средства поверки:

Рулетки измерительные металлические Р10У2Г, Р30У2Г, Р50У2К 2-го класса точности по ГОСТ 7502-98 (допускаемое отклонение действительной длины интервалов шкалы миллиметрового ±0,15 мм, сантиметрового ±0,20 мм, дециметрового ±0,30 мм, отрезка шкалы 1 м и более ±[0,30+0,15(L-1)] мм, где L - число полных и неполных метров в отрезке)

Термометры цифровые прецизионные DTI-1000. Пределы погрешности измерения температуры ± (0,03 оС + е.м.р.) в диапазоне -50...+400°С. Разрешение 0,1 / 0,01 / 0,001 оС. Диапазон сопротивления 0.360 Ом.

Сведения о методах измерений

приведены в инструкции по эксплуатации.

Нормативные документы, устанавливающие требования к системам учета и контроля резервуарных запасов Entis

1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

2.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

осуществление торговли и товарообменных операций; выполнение государственных учетных операций; осуществление мероприятий государственного контроля (надзора).
