Блоки коррекции объема газа измерительно-вычислительные БК, 48876-12

Назначение

Блоки коррекции объема газа измерительно-вычислительные БК (далее - блоки) предназначены для приведения рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939 ( плюс 20 °С и 101325 Па).

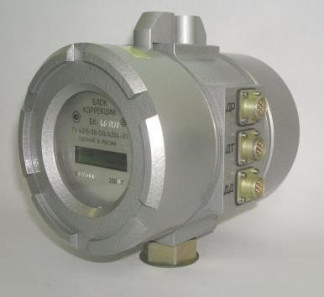

Описание

Принцип действия блока основан на измерении текущих значений давления, температуры, объема газа при рабочих условиях и вычисления по полученной информации с учетом компонентного состава газа объёма и расхода, приведенных к стандартным условиям.

В состав блока коррекции входят:

-    вычислитель микропроцессорный с дисплеем, клавиатурой, автономным источником питания;

-    преобразователь абсолютного (избыточного) давлении;

-    преобразователь температуры газа;

-    комплект монтажных частей для установки блока на счетчик газа.

Вычислитель микропроцессорный представляет собой микроЭВМ, выполненную на базе современной микропроцессорной технологии, позволяющей производить с высокой точностью измерение требуемых параметров, проведение вычислений, а также хранение и вывод информации на внешние устройства.

В качестве дисплея используется однострочныйстрочный 7-ми разрядный жидкокристаллический индикатор, предоставляющий пользователю выводить информацию в доступном виде. Просмотр информации на дисплее осуществляется с помощью 2-х кнопочной клавиатуры, расположенной на боковой стенке корпуса прибора.

Обмен с блоком и его программирование производится с помощью сервисной программы, входящей в комплект поставки блока.

Автономный источник питания выполнен с использованием 2-х литиевых элементов. Блок может работать и от внешнего источника питания. При применении блока во взрывоопасной зоне подключение внешнего источника питания производится с использованием сертифицированных барьеров искрозащиты.

Преобразователи абсолютного (избыточного) давления и перепада давления представляют собой тензопреобразовательные сенсоры. На блоке применяется ряд преобразователей давления, обеспечивающих диапазон измерения абсолютного (избыточного) давления от 0,1

до 1,6 (от 0 до 1,6) МПа. Рабочий диапазон измерения давления - 1:4 (вариант исполнения I) или 1:10 ( вариант исполнения II).

Преобразователи температуры газа и температуры окружающей среды - платиновые или медные термопреобразователи сопротивления по ГОСТ Р 8.625. Применяются интегрированные и не интегрированные термопреобразователи (не заменяемые или заменяемые в условиях эксплуатации). Блок может использоваться в качестве датчика давления и температуры.

Обмен блока с внешними устройствами (компьютером, принтером, модемом, диспетчерской системой) производится по интерфейсу RS-232,

В соответствии с требованиями правил учета газа блок формирует архивы часовых, суточных, месячных значений параметров по учету газа, а также архивы нештатных ситуаций, изменений и т.д. Глубина часового архива - 45 суток, суточного архива - 100 суток, месячного архива - 25 месяцев, архива нештатных ситуаций 300 записей.

На блоке предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Применяется двухуровневая парольная система: пароль поставщика и пароль потребителя. Программирование блока с использованием сервисной программы может быть произведено только при введении пароля поставщика, пароль потребителя позволяет осуществлять просмотр данных. Разъемы подсоединения преобразователей защищены от несанкционированного воздействия специальными пломбами. Все вмешательства в работу блока и произведенные изменения фиксируются в архивах нештатных ситуаций и переменных с указанием времени и даты. Для предотвращения доступа к электронике блока применяются специальные стопоры с пломбами.

Блоки коррекции выпускаются в различных модификациях в зависимости от диапазона измерения давления и типа применяемых преобразователей.

Программное обеспечение блока коррекции не оказывает влияния на метрологические характеристики.

Защита программного обеспечения установки от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Диапазон измерения абсолютного (избыточного) давления, МПа от 0,1 до 1,6 (от 0 до 1,6) Пределы допускаемой относительной (приведенной) погрешности канала измерения давления в рабочем диапазоне измерения давления и при температуре окружающей среды от минус 40 до плюс 50 °С, %    ± 0,4 (±0,25)

Диапазон измерения температуры газа, °С    от минус 30 до плюс 50

Пределы допускаемой относительной (абсолютной) погрешности канала измерения температуры газа при температуре окружающей среды от минус 40 до плюс 50 °С, % (°С)    ± 0,15(0,5°С)

Пределы допускаемой относительной погрешности приведения измеряемого объема газа к стандартным условиям по ГОСТ 2939 в рабочем диапазоне измерения давления и при температуре окружающей среды от минус 40 до плюс 50 °С, %    ±0,5 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 IP 65 Маркировка взрывозащиты 1ExibIIAT4X Напряжение источника питания, В:

-    автономного    7,4

-    внешнего    9 Условия эксплуатации:

-    диапазон температур окружающего воздуха, °С    от минус 40 до плюс 50

-    относительная влажность окружающего воздуха при температуре 35 °С, %    98 Габаритные размеры, мм, не более: 220х197х220 Масса, кг, не более 2,5 Срок службы автономного источника питания, лет, не менее 6 Средний срок службы, лет, не менее 12 Средняя наработка на отказ, ч, не менее 60000

Знак утверждения типа

наносится на лицевую сторону корпуса блока методом плоской фотопечати и в верхнем левом углу на титульных листах эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом по поверке «Инструкция. ГСИ. Блоки коррекции объёма газа измерительно-вычислительные БК. Методика поверки СЯМИ 408843-329 МП», утвержденным ГЦИ СИ ФГУП ВНИИР 24 июня 2011 г.

Средства поверки:

-    цифровой манометр (задатчик давления) любого типа, пределы измерений до 1,6 МПа, относительная погрешность не более ± 0,05 %;

-    преобразователь избыточного давления ИПД (диапазон измерений от 0 до 1,6 МПа, кл. точности 0,06) в комплекте с вольтметром универсальным Ш31 (класс точности 0,01/0,002);

-    магазин сопротивлений МСР-63, класс точности 0,05;

-    генератор импульсов типа Г6-28, основная погрешность не более ±1 %;

-    частотомер Ч3-64/1, основная погрешность не более ±1,5 • 10"7 %;

-    термостат «Термотест-100» (диапазон регулирования температуры от минус 30 до плюс 100°C, нестабильность поддержания установленной температуры ±0,01 °C, неоднородность температурного поля в рабочем объёме термостата ±0,01 °C);

-    эталонный термометр сопротивления ЭТС-100, третьего разряда (диапазон измеряемых температур от минус 50 до плюс 419 °С, погрешность не более ±0,015 °C);

-    барометр-анероид М 67, диапазон измерения от 81130 до 105320 Па, погрешность не более ±106 Па;

-    гигрометр психрометрический типа ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 0С, цена деления шкалы 0,1 0С;

-    преобразователь сигналов «Теркон», пределы допускаемой основной погрешности измерения сопротивления ±[0,0002+1х10'5хЯизмер ] Ом, напряжения ±[0.0005+5* 10'5*UU3Mep ] мВ.

Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации СЯМИ 408843-329 РЭ.

Нормативные и технические документы, устанавливающие требования к блокам коррекции объема газа вычислительно-измерительным БК:

ТУ 4213-050-51416204-01 Блоки коррекции объема газа измерительно-вычислительные БК. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
