| Номер в госреестре | 48885-12 |
| Наименование СИ | Анализаторы воды |
| Обозначение типа СИ | Seibold Composer |
| Изготовитель | "SEIBOLD Wasser-Analysatorenfabrik GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 19.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы воды Seibold Composer (далее анализаторы) предназначены для измерений массовой концентрации неорганических компонентов (Fe, Al, Mn2+, Cu2+, Ni, Zn, S2-, Cr6+ , Cd, CN1-) в пробах воды.
Принцип действия анализаторов основан на образовании окрашенного комплекса измеряемого компонента при добавлении реагента и последующего измерения интенсивности окрашивания фотометрическими датчиками в определенном для каждого компонента спектральном диапазоне длин волн.
Анализаторы имеют 10 модификаций. Каждая модификация измеряет один компонент, что отражается в названиях модификаций. Например, модификация анализаторов, измеряющих ионы алюминия, называется «Seibold Composer for Aluminium» («Seibold Composer для алюминия»). Конструктивно все модификации представляют собой напольный корпус, в котором размещены: система подачи жидкостей из емкостей в измерительную ячейку, состоящая из трубопроводов, насосов, клапанов и пр.; емкости с анализируемым образцом, буферным раствором и реагентом; измерительный блок. Измерительный блок включает измерительную ячейку, датчик с источником излучения в спектральной области поглощения измеряемого компонента и с фотоумножителем, микропроцессор. На передней панели измерительного блока находятся сенсорные кнопки управления и жидкокристаллический экран. На экране в графическом и табличном виде отображаются результаты измерений. График показывает измеренные значения массовой концентрации компонента во времени.
Для связи с другими записывающими устройствами и для отдаленного управления режимами работ анализаторы имеют аналоговый выход и интерфейс Profibus DP.

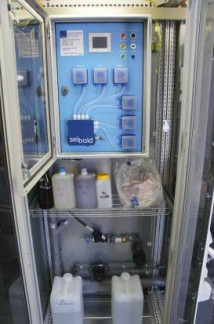

Фотография общего вида анализатора воды Seibold Composer (модификация алюминия).
Анализаторы воды Seibold Composer имеют встроенное программное обеспечение, предназначенное для обработки сигналов с первичных преобразователей и пересчет их в единицы массовой концентрации; для хранения данных градуировки и результатов измерений; для вывода данных на экран и на компьютер через интерфейс.
Лист № 2 Всего листов 4
Идентификационные данные программного обеспечения_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тифика-ционный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Photometric Technology | 2011.HM.102. | PHOT.STO RE.2011 | - | Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Характеристика | Компонент (модификация) | |||||||||
| Al | Cd | CN1- | Cr6+ | Cu2+ | Fe | Mn2+ | Ni | S2- | Zn | |
| Диапазон измерений массовой концентрации измеряемого компонента, мг/дм3 | 0-5,00 | 0-5,00 | 0-1,00 | 0-2,50 | 0-5,00 | 0-2,00 | 0-2,50 | 0-2,50 | 0-2,50 | 0-5,00 |
| Пределы допускаемой погрешности измерений, приведенной к диапазону массовой концентрации (0-0,050) мг/дм3, % | ± 30 | ± 30 | ± 40 | ± 30 | ± 30 | ± 30 | ± 30 | ± 30 | ± 30 | ± 30 |
| Пределы допускаемой погрешности измерений, приведенной к верхнему пределу диапазона массовой концентрации (0,050-0,130) мг/дм3, % | ± 12 | ± 12 | ± 15 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 |
| Пределы допускаемой относительной погрешности измерений в диапазоне массовой концен- | ± 12 | ± 12 | ± 15 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 | ± 12 |
| Характеристика | Компонент (модификация) | |||||||||
| Al | Cd | CN1- | C + | Cu2+ | Fe | Mn2+ | Ni | S2- | Zn | |
| трации (0,130 -верхний предел измерений), мг/дм3, % | ||||||||||
| Характеристики источника питания: - напряжение переменного тока, В | 90 - 264 | |||||||||
| - частота тока, Гц | 50/60 | |||||||||
| Потребляемая мощность, В • А, не более | 60 | |||||||||
| Габаритные размеры, мм, не более | 735х535х270 | |||||||||
| Масса, кг, не более | 25 | |||||||||
| Средняя наработка на отказ, ч | 1000 | |||||||||
| Условия измерений: - температура пробы, оС | 4 - 40 | |||||||||
| - избыточное давление пробы не более, кПа | 50 | |||||||||
| - температура окружающей среды, С | 4 - 29 | |||||||||
| - относительная влажность воздуха, % | до 95 | |||||||||
Знак утверждения типа наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации в виде штампа.
Одна из модификаций анализаторов.
Реагенты и буферные растворы для анализа.
Раствор измеряемого компонента для контроля и настройки анализатора.
Руководство по эксплуатации.
Инструкция по поверке.
По дополнительному заказу:
Насосы подачи образца и реагентов.
Реагенты и буферные растворы для анализа.
осуществляется по документу МП 48885-12 "Инструкция. Анализаторы воды Seibold Composer. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в
2011 г. и входящим в комплект поставки.
Основные средства поверки: ГСО состава водных растворов ионов: меди (ГСО № 799893), хрома (ГСО № 8035-94), марганца (ГСО № 8056-94), цинка (ГСО № 8053-94), алюминия (ГСО № 8059-94), железа (№ 8032-94), сульфид-ионов (ГСО № 7970-2001), никеля (ГСО № 8001-93), кадмия (ГСО № 6693-93); водные растворы цианид-ионов фирмы "MERK", номер по каталогу 1.19533.0500.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам воды Seibold Composer
техническая документация фирмы-изготовителя.
