| Номер в госреестре | 48887-12 |
| Наименование СИ | Преобразователи измерительные первичные содержания газов в воздухе на основе модулей сенсорных интеллектуальных |
| Обозначение типа СИ | ПИП-ИСМ |
| Изготовитель | ООО НПФ "Инкрам", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 19.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные первичные содержания газов в воздухе на основе модулей сенсорных интеллектуальных ПИП-ИСМ (далее ПИП-ИСМ) предназначены для измерений:
- объемной доли кислорода (O2) и водорода (H2);
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN);
- довзрывоопасных концентраций горючих газов и паров,
и формирования на выходе унифицированного аналогового выходного сигнала 4-20 мА, дискретных сигналов превышения пороговых уровней концентрации (2 порога и сигнал неисправности), световой и звуковой сигнализации работоспособности и превышения пороговых концентраций.
ПИП-ИСМ представляют собой автоматические одноканальные измерительные приборы непрерывного действия.
Принцип действия:
- ПИП-ИСМ объемной доли кислорода и водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты - электрохимический (ЭХ);
- ПИП-ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК);
Способ забора пробы диффузионный.
Конструктивно ПИП-ИСМ выполнены одноблочными и состоят из следующих модулей:
- модуль сенсорный интеллектуальный ИСМ (номер в государственном реестре средств измерений 47368-11).
- модуль вторичный.
ПИП-ИСМ исполнений:
- А200 ... А220, А300 ... А324, В300 ...В324 имеют аналоговый выходной сигнал (420) мА,
- С300 ... С324 - аналоговый выходной сигнал (4-20) мА и дискретные выходные сигналы ("порог 1", "порог 2", "отказ").
ПИП-ИСМ всех исполнений имеют светодиод, сигнализирующий о режимах работы («норма», «порог 1", "порог 2", "отказ"). ПИП-ИСМ исполнений серии , В300 и С300 имеют встроенный звуковой излучатель, сигнализирующий о превышении пороговых значений концентрации «порог 1", "порог 2")
Обозначения, наименования ПИП-ИСМ, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.
Таблица 1 - Исполнения ПИП-ИСМ
| Исполнение ПИП-ИСМ | Наименование ИСМ | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Маркировка взрывозащиты |
| А200 | ИСМ-rns 1.0 | Сероводород | от 0 до 20 мг/м3 | 1Ех1ЬПСТ6 |
| А201 | ИСМ-rns 2.0 | Сероводород | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А203 | ИСМ-Nm 1.0 | Аммиак | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А204 | ИСМ-Nm 2.0 | Аммиак | от 0 до 2000 мг/м3 | 1Ех1ЬПСТ6 |
| А205 | ИСМ-Nm 3.0 | Аммиак | от 0 до 600 мг/м3 | 1Ех1ЬПСТ6 |
| А206 | ИСМ-Nm 4.0 | Аммиак | от 0 до 200 мг/м3 | 1Ех1ЬПСТ6 |
| А207 | ИСМ-С12 1.0 | Хлор | от 0 до 5 мг/м3 | 1Ех1ЬПСТ6 |
| А208 | ИСМ-С12 2.0 | Хлор | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А209 | ИСМ-С12 3.0 | Хлор | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А210 | ИСМ-НС1 1.0 | Хлористый водород | от 0 до 10 мг/м3 | 1Ех1ЬПСТ6 |
| А211 | ИСМ-С0 1.0 | Оксид углерода | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А212 | ИСМ-С0 2.0 | Оксид углерода | от 0 до 500 мг/м3 | 1Ех1ЬПСТ6 |
| А213 | ИСМ-Ш2 1.0 | Диоксид азота | от 0 до 15 мг/м3 | 1Ех1ЬПСТ6 |
| А214 | ИСМ-Ш2 2.0 | Диоксид азота | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А215 | ИСМ^02 1.0 | Диоксид серы | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А216 | ИСМ^02 1.0 | Диоксид серы | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А217 | ИСМ-СОСЬ2 | Фосген | от 0 до 5 мг/м3 | 1Ех1ЬПСТ6 |
| А218 | ИСМ-НСN 1.0 | Синильная кислота | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А219 | ИСМ-О2 | Кислород | от 0 до 30% об. д. | 1Ех1ЬПСТ6 |
| А220 | ИСМ-Н2 | Водород | от 0 до 2% об. д. | 1Ех1ЬПСТ6 |
| А300 | ИСМ-rns 1.0 | Сероводород | от 0 до 20 мг/м3 | 1Ех1ЬПСТ6 |
| А301 | ИСМ-rns 2.0 | Сероводород | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А303 | ИСМ-Nm 1.0 | Аммиак | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А304 | ИСМ-Nm 2.0 | Аммиак | от 0 до 2000 мг/м3 | 1Ех1ЬПСТ6 |
| А305 | ИСМ-Nm 3 .0 | Аммиак | от 0 до 600 мг/м3 | 1Ех1ЬПСТ6 |
| А306 | ИСМ-Nm 4.0 | Аммиак | от 0 до 200 мг/м3 | 1Ех1ЬПСТ6 |
| А307 | ИСМ-С12 1.0 | Хлор | от 0 до 5 мг/м3 | 1Ех1ЬПСТ6 |
| А308 | ИСМ-С12 2.0 | Хлор | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А309 | ИСМ-С12 3 .0 | Хлор | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А310 | ИСМ-ma 1.0 | Хлористый водород | от 0 до 10 мг/м3 | 1Ех1ЬПСТ6 |
| А311 | ИСМ-СО 1.0 | Оксид углерода | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А312 | ИСМ-СО 2.0 | Оксид углерода | от 0 до 500 мг/м3 | 1Ех1ЬПСТ6 |
| А313 | ИСМ-Ы02 1.0 | Диоксид азота | от 0 до 15 мг/м3 | 1Ех1ЬПСТ6 |
| А314 | ИСМ-Ы02 2.0 | Диоксид азота | от 0 до 50 мг/м3 | 1Ех1ЬПСТ6 |
| А315 | ИСМ^02 1.0 | Диоксид серы | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А316 | ИСМ-S02 1.0 | Диоксид серы | от 0 до 100 мг/м3 | 1Ех1ЬПСТ6 |
| А317 | ИСМ-СОСЬ2 | Фосген | от 0 до 5 мг/м3 | 1Ех1ЬПСТ6 |
| А318 | ИСМ-НСN 1.0 | Синильная кислота | от 0 до 30 мг/м3 | 1Ех1ЬПСТ6 |
| А319 | ИСМ-О2 | Кислород | от 0 до 30% об. д. | 1Ех1ЬПСТ6 |
| А320 | ИСМ-Н2 | Водород | от 0 до 2% об. д. | 1Ех1ЬНСТ6 |
| А324 | ИСМ-Ех-тк | Г орючие газы и пары | от 0 до 50% НКПР | 1Ех&ЬПСТ6 |
| B300 | ИСМ-Н2S 1.0 | Сероводород | от 0 до 20 мг/м3 | 1Ех1ЬНСТ6 |
| B301 | ИСМ-Н2S 2.0 | Сероводород | от 0 до 50 мг/м3 | 1Ех1ЬНСТ6 |
| B303 | ИСМ-Nm 1.0 | Аммиак | от 0 до 100 мг/м3 | 1Ех1ЬНСТ6 |
| B304 | ИСМ-NH3 2.0 | Аммиак | от 0 до 2000 мг/м3 | 1Ех1ЬНСТ6 |
| B305 | ИСМ-NH3 3.0 | Аммиак | от 0 до 600 мг/м3 | 1Ех1ЬНСТ6 |
| B306 | ИСМ-Nm 4.0 | Аммиак | от 0 до 200 мг/м3 | 1Ех1ЬНСТ6 |
| Исполнение ПИП-ИСМ | Наименование ИСМ | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Маркировка взрывозащиты |
| B307 | ИСМ-Ш 1.0 | Хлор | от 0 до 5 мг/м3 | 1ЕмЬПСТ6 |
| B308 | ИСМ-Ш 2.0 | Хлор | от 0 до 50 мг/м3 | 1ЕмЬПСТ6 |
| B309 | ИСМ-Ш 3.0 | Хлор | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| B310 | ИСМ-HCl 1.0 | Хлористый водород | от 0 до 10 мг/м3 | 1ЕмЬПСТ6 |
| B311 | ИСМ^0 1.0 | Оксид углерода | от 0 до 100 мг/м3 | 1ЕмЬПСТ6 |
| B312 | ИСМ^0 2.0 | Оксид углерода | от 0 до 500 мг/м3 | 1ЕмЬПСТ6 |
| B313 | ИСМ-Ш2 1.0 | Диоксид азота | от 0 до 15 мг/м3 | 1ЕмЬПСТ6 |
| B314 | ИСМ-Ш2 2.0 | Диоксид азота | от 0 до 50 мг/м3 | 1ЕмЬПСТ6 |
| B315 | ИСМ^2 1.0 | Диоксид серы | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| B316 | ИСМ^2 1.0 | Диоксид серы | от 0 до 100 мг/м3 | 1ЕмЬПСТ6 |
| B317 | ИСМ-СОШ2 | Фосген | от 0 до 5 мг/м3 | 1ЕмЬПСТ6 |
| B318 | ИСМ-НСN 1.0 | Синильная кислота | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| B319 | ИСМ-О2 | Кислород | от 0 до 30% об. д. | 1ЕмЬПСТ6 |
| B320 | ИСМ-Ш | Водород | от 0 до 2% об. д. | 1ЕмЬПСТ6 |
| B324 | ИСМ-Ex-тк | Г орючие газы и пары | от 0 до 50% НКПР | 1ЕxdibПCT6 |
| С300 | ИСМ-rnS 1.0 | Сероводород | от 0 до 20 мг/м3 | 1ЕмЬПСТ6 |
| С301 | ИСМ-rnS 2.0 | Сероводород | от 0 до 50 мг/м3 | 1ЕмЬПСТ6 |
| С303 | ИСМ-Nrn 1.0 | Аммиак | от 0 до 100 мг/м3 | 1ЕмЬПСТ6 |
| С304 | ИСМ-Nm 2.0 | Аммиак | от 0 до 2000 мг/м3 | 1ЕмЬПСТ6 |
| С305 | ИСМ-Nrn 3.0 | Аммиак | от 0 до 600 мг/м3 | 1ЕмЬПСТ6 |
| С306 | ИСМ-Nm 4.0 | Аммиак | от 0 до 200 мг/м3 | 1ЕмЬПСТ6 |
| С307 | ИСМ-Ш 1.0 | Хлор | от 0 до 5 мг/м3 | 1ЕмЬПСТ6 |
| С308 | ИСМ-Ш 2.0 | Хлор | от 0 до 50 мг/м3 | 1ЕмЬПСТ6 |
| С309 | ИСМ-Ш 3 .0 | Хлор | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| С310 | ИСМ-HCl 1.0 | Хлористый водород | от 0 до 10 мг/м3 | 1ЕмЬПСТ6 |
| С311 | ИСМ^0 1.0 | Оксид углерода | от 0 до 100 мг/м3 | 1ЕмЬПСТ6 |
| С312 | ИСМ^0 2.0 | Оксид углерода | от 0 до 500 мг/м3 | 1ЕмЬПСТ6 |
| С313 | ИСМ-Ш2 1.0 | Диоксид азота | от 0 до 15 мг/м3 | 1ЕмЬПСТ6 |
| С314 | ИСМ-Ш2 2.0 | Диоксид азота | от 0 до 50 мг/м3 | 1ЕмЬПСТ6 |
| С315 | ИСМ^2 1.0 | Диоксид серы | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| С316 | ИСМ^2 1.0 | Диоксид серы | от 0 до 100 мг/м3 | 1ЕмЬПСТ6 |
| С317 | ИСМ-СОШ2 | Фосген | от 0 до 5 мг/м3 | 1ЕмЬПСТ6 |
| С318 | ИСМ-reN 1.0 | Синильная кислота | от 0 до 30 мг/м3 | 1ЕмЬПСТ6 |
| С319 | ИСМ-О2 | Кислород | от 0 до 30% об. д. | 1ЕмЬПСТ6 |
| С320 | ИСМ-Ш | Водород | от 0 до 2% об. д. | 1ЕмЬПСТ6 |
| С324 | ИСМ-Ex-tk | Горючие газы и пары | от 0 до 50% НКПР | 1ЕxdibПCT6 |
| Виды взрывозащиты ПИП | Ё С -И - | |||
- «взрывонепроницаемая оболочка» (d) по ГОСТ Р 52350.1-2005;
- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 52350.11-2005.
В соответствии с ГОСТ Р 52931-2008 ПИП-ИСМ является взрывозащищенным электрическим изделием третьего порядка, предназначенным для информационной связи с другими изделиями.
По устойчивости к воздействию климатических факторов ПИП-ИСМ соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

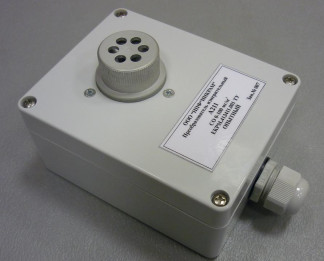

Внешний вид ПИП-ИСМ представлен на рисунках 1 и 2.
Преобразователи измерительные ПИП-ИСМ имеют только встроенное программное обеспечение
Программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
ПО ПИП-ИСМ имеет следующую структуру:
- модуль приема и обработки цифровых данных от ИСМ;
- модуль расчета выходного тока;
- модуль управления светодиодами и звуковым сигнализатором;
- модуль управления реле;
- модуль хранения констант.
ПО ПИП-ИСМ выполняет следующие функции:
- прием и обработку измерительной информации от ИСМ;
- формирование выходного аналогового (все исполнения) и дискретных (только исполнения С300 ... С324);
- диагностика состояния аппаратной части ПИП-ИСМ.
Идентификатор версии встроенного ПО имеет следующую структуру: ХХ.ХХ.УУ.УУУ, где:
Первые 2 числа указывают версию ПО;
3 и 4 числа - месяц и год обновления версии ПО
Идентификационные данные программного обеспечения приведены в таблице 2.
_Таблица 2 - Идентификационные данные ПО_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Inkram smc | Inkram smc | v.1.0.1.11 | b846451fd6910f6f0f21 c41bfc82188 | MD5 |
Влияние встроенного программного обеспечения ПИП-ИСМ учтено при нормировании метрологических характеристик.
ПИП-ИСМ имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты соответствует «А» по МИ 3286-2010.
1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности ПИП-ИСМ приведены в таблице 3.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности
ПИП-ИСМ
| Определяемый компонент | Единица измерений | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наименьшего разряда |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Г орючие газы и пары | % НКПР | От 0 до 60 | От 0 до 50 | ± 5 | 1 |
| H2 | объемная доля, % | От 0 до 2 | От 0 до 2 | ± 0,2 | 0,1 |
| О2 | объемная доля, % | От 0 до 30 | От 0 до 30 | ± 0,9 | 0,1 |
| ш | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| мг/м3 | От 0 до 1000 | От 0 до 200 | ± 40 | 1 | |
| Св. 200 до 1000 | ± (40 + 0,2(Свх-200)) | ||||
| Cl2 | мг/м3 | От 0 до 6 | От 0 до 1 | ± 0,2 | 0,1 |
| Св. 1 до 6 | ± (0,2 + 0,2(Свх-1) ) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Cl2 | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0.1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| мг/м3 | От 0 до 30 | От 0 до 6 | ±1,2 | 0,1 | |
| Св. 6 до 30 | ± (1.2 + 0,2(Свх-6)) | ||||
| NH3 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| мг/м3 | От 0 до 2000 | От 0 до 400 | ± 80 | 1 | |
| Св. 400 до 2000 | ± (80 + 0,2(Свх-400)) | ||||
| мг/м3 | От 0 до 600 | От 0 до 120 | ±20 | 1 | |
| Св. 120 до 600 | ±(20+0,2(Свх-120)) | ||||
| мг/м3 | От 0 до 200 | От 0 до 40 | ± 5 | 0,1 | |
| Св. 40 до 200 | ± (5 + 0,2(Свх-40)) | ||||
| ^S | мг/м3 | От 0 до 20 | От 0 до 3 | ± 0,6 | 0,1 |
| Св. 3 до 20 | ± (0,6 + 0,2(Свх-3)) | ||||
| мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0.1 | |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| HCl | мг/м3 | От 0 до 10 | От 0 до 3 | ± 1 | 0,1 |
| Св. 3 до 10 | ± (1 + 0,2(Свх-3)) | ||||
| NO2 | мг/м3 | От 0 до 20 | От 0 до 3 | ±1 | 0,1 |
| Св. 3 до 20 | ± (1 + 0,2(Свх-3)) | ||||
| мг/м3 | От 0 до 50 | От 0 до 10 | ±2 | 0,1 | |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| SO2 | мг/м3 | От 0 до 30 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 30 | ± (1,2 + 0,2(Свх-6)) | ||||
| мг/м3 | От 0 до 100 | От 0 до 20 | ±4 | 0,1 | |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| СОСЬ2 | мг/м3 | От 0 до 15 | От 0 до 1 | ±0,2 | 0,1 |
| Св. 1 до 5 | ± (0,2 + 0,25 (Свх-1)) | ||||
| НСN | мг/м3 | От 0 до 30 | От 0 до 3 | ±0,6 | 0,1 |
| Св. 3 до 15 | ± (0,6 + 0,25(Свх-3)) | ||||
| Примечания: 1) Поверочными компонентами для ПИП-ИСМ-Ex-tk являются метан, пропан, гексан или бензол (устанавливается при заказе); ПИП-ИСМ-Ex-tk с градуировкой на метан может применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) % НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту). 2) Свх - значение содержания определяемого компонента на входе ПИП-ИСМ. | |||||
2) Пределы допускаемой вариации выходного сигнала ПИП-ИСМ равны 0,5 в долях от
пределов допускаемой основной погрешности.
3) При выпуске на ПИП-ИСМ должны быть установлены пороги срабатывания сигна-
лизации, значения которых приведены в таблице 4.
_Таблица 4 - Пороги срабатывания сигнализации, установленные в ПИП-ИСМ
| Наименование ИСМ, установленного в ПИП-ИСМ | Единица измерений | Значение поро ния сигнализа ливаемого п | га срабатыва-ции, устанав-ри выпуске | Диапазон установки порога срабатывания сигнализации | |
| «ПОРОГ 1» | «ПОРОГ 2» | «ПОРОГ 1» | «ПОРОГ 2» | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ИСМ-Ex-tk (по метану) | % НКПР | 10 | 20 | 0 - 20 | 10 - 50 |
| ИСМ-Ex-tk (для суммарных углеводородов) | 7 | 12 | |||
| ИСМ-О2 | объемная доля, % | 23,0 (на превышение) | 19 (на принижение) | 21-30 | 10-21 |
| ИСМ-Н2 | 0,4 | 0,8 | 0 - 0,5 | ,0 2, 1 ,5 0, | |
| ИСМ-СО 1.0 | мг/м | 20 | 90 | 10-60 | 21-99 |
| ИСМ-СО 2.0 | 200 | 600 | 50-400 | 400-999 | |
| ИСМ-С12 1.0 | 1 | 5 | 0,9-1,9 | 2-6 | |
| ИСМ-С12 2.0 | 5 | 20 | 2-19 | 20-49 | |
| ИСМ-С12 3.0 | 3 | 10 | 1-5 | 5-30 | |
| исм-nh 1.0 | 20 | 60 | 5-30 | 31-99 | |
| ИСМ-NH 2.0 | 200 | 500 | 100-600 | 200-1999 | |
| ИСМ-Nra 3.0 | 60 | 500 | 40-100 | 100-600 | |
| ИСМ-Nra 4.0 | 20 | 100 | 20-60 | 60-200 | |
| ИСМ-Н281.0 | мг/м3 | 3 | 10 | 0-9 | 10-19 |
| ИСМ-Н282.0 | 10 | 20 | 0-19 | 20-49 | |
| ИСМ-НС1 1.0 | 5 | 9 | 1-6 | 7-10 | |
| ИСМ-NO2 1.0 | 5 | 15 | 2-10 | 10-15 | |
| ИСМ-Ш2 2.0 | 5 | 25 | 2-20 | 20-50 | |
| ИСМ-SO2 1.0 | 10 | 30 | 5-15 | 15-30 | |
| ИСМ^02 2.0 | 30 | 90 | 10-30 | 30-100 | |
| ИСМ-СОСL2 | 1 | 3 | 1-3 | 3-5 | |
| ИСМ-НСN 1.0 | 3 | 10 | 1-3 | 3-30 |
4) Пределы допускаемой дополнительной погрешности ПИП-ИСМ при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 5.
Таблица 5 - Пределы допускаемой дополнительной погрешности ПИП-ИСМ при изменении температуры окружающей и контролируемой сред
| Наименование ИСМ, установлен | Пределы допускаемой дополнительной погрешности от |
| ного в ПИП-ИСМ | изменения температуры, в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-Ex- tk | 1,0 |
| ИСМ-О2 | 0,2 на каждые 10 °С |
| ИСМ-СО 1.0 | |
| СО 2.0 | |
| ИСМ-С12 1.0, ИСМ-С12 2.0, | |
| ИСМ-С12 3.0 | |
| ИСМ-Nra 1.0 ... ИСМ-Nra 4.0 | |
| ИСМ-Н2S1.0 | |
| ИСМ-Н2S2.0 | |
| ИСМ-НС1 1.0 | 0,4 на каждые 10 °С |
| ИСМ-Ш2 1.0 | |
| ИСМ-Ш2 2.0 | |
| ИСМ^02 1.0 | |
| ИСМ^02 1.0 | |
| ИСМ-СО^2 1.0 | |
| ИСМ-TON 1.0 | |
| ИСМ-Н2 |
5) Пределы допускаемой дополнительной погрешности ПИП-ИСМ от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 6.
Таблица 6 - Пределы допускаемой дополнительной погрешности ПИП-ИСМ от изменения атмосферного давления_
| Наименование ИСМ, установленного в ПИП-ИСМ | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления, в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-Ex- tk | 1,0 |
| ИСМ-О2 | 0,2 на каждые 10 кПа |
| со 1.0, со 2.0 | 0,2 на каждые 3,3 кПа |
| ИСМ-Ш 1.0, ИСМ-Ш 2.0, ИСМ-Ш 3.0 | |
| ИСМ-NH 1.0 ... ИСМ-Nm 4.0 | |
| ИСМ-Н2Б1.0, ИСМ-Н2Б2.0 | |
| ИСМ-НС1 1.0 | |
| ИСМ-Ш2 1.0, ИСМ-Ш2 2.0 | |
| ИСМ-Б02 1.0, ИСМ-Б02 1.0 | |
| ИСМ-СОСЬ2 | |
| ИСМ-reN 1.0 | |
| ИСМ-Н2 |
6) Пределы допускаемой дополнительной погрешности ПИП-ИСМ при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения влажности 50% при температуре 40°С для ПИП-ИСМ-Ех-tk и от номинального значения влажности 65% при температуре 25°С для остальных ПИП-ИСМ указаны в таблице 7.
Таблица 7 - Пределы допускаемой дополнительной погрешности ПИП-ИСМ при изменении относительной влажности
| Наименование ИСМ, установленного в ПИП-ИСМ | Пределы допускаемой дополнительной погрешности от изменения относительной влажности, в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-Ex-tk | 1,4 |
| ИСМ-О2 | 0,2 на каждые 10 % |
| ИСМ-СО 1.0, ИСМ-СО 2.0 | 0,2 на каждые 10 % |
| ИСМ-С12 1.0, ИСМ-С12 2.0, ИСМ-С12 3.0 | |
| ИСМ-Nm 1.0 ... ИСМ-Nm 4.0 | |
| ИСМ-Н2Б1.0, ИСМ-Н2Б2.0 | |
| ИСМ-НС1 1.0 | 1 на каждые 10 % |
| ИСМ-Ы02 1.0, ИСМ-N02 2.0 | 0,2 на каждые 10 % |
| ИСМ-Б02 1.0, ИСМ-Б02 1.0 | |
| ИСМ-СОСЬ2 | 0,5 на каждые 10 % |
| ИСМ-reN 1.0 | 0,5 на каждые 10 % |
| ИСМ-Н2 |
7) Пределы допускаемой суммарной дополнительной погрешности от воздействия не-измеряемых компонентов, содержания которых приведены в таблице 8, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.
ИСМ
Таблица 8 - Содержание неизмеряемых компонентов в зависимости от наименования
| Наименование ИСМ, установленного в ПИП-ИСМ | Содержание неизмеряемых компонентов | ||||||||
| NH3, мг/м | С0, мг/м3 | H2S,3 мг/м3 | С12, 3 мг/м3 | H2 | N0, мг/м3 | N02,3 мг/м3 | S02,3 мг/м3 | СН4, %об | |
| ИСМ-NH 1.0 | 500 | 3 | 1 | 2%(об.д.) | 5 | 20 | 5 | 4,4 | |
| ИСМ-Nffi 2.0 | 1000 | 50 | 1 | 2%(об.д.) | 100 | 400 | 20 | 4,4 | |
| ИСМ-Nffi 4.0 | 1000 | 20 | 5 | 2%(об.д.) | 30 | 60 | 30 | 4,4 | |
| ИСМ-Nffi 3.0 | 500 | 10 | 5 | 2%(об.д.) | 10 | 100 | 10 | 4,4 | |
| ИСМ-СО 1.0 | 1000 | 10 | 5 | 25 млн-1 | 100 | 100 | 10 | 4,4 | |
| ИСМ-СО 2.0 | 1000 | 50 | 30 | 120 млн-1 | 300 | 300 | 50 | 4,4 | |
| ИСМ-rns 1.0 | 60 | 500 | 3 | 500 млн-1 | 200 | 100 | 3 | 4,4 | |
| ИСМ-rns 2.0 | 180 | 1000 | 10 | >500 млн-1 | 500 | 300 | 6 | 4,4 | |
| ИСМ-С12 1.0 | 5 | 100 | 2,5 | 0,4% (об.д.) | 2 | 0,5 | 5 | 4,4 | |
| ИСМ-С12 2.0 | 10 | 500 | 10 | 0,4% (об.д.) | 20 | 5 | 10 | 4,4 | |
| ИСМ-С12 3.0 | 6 | 300 | 6 | 0,4% (об.д.) | 12 | 3 | 6 | 4,4 | |
| ИСМ-Н2 1.0 | 100 | 500 | 20 | 1 | 100 | 100 | 100 | 4,4 | |
| ИСМ-Ш2 1.0 | 30 | 100 | 5 | 1 | 1%(об.д.) | 100 | 5 | 4,4 | |
| ИСМ-Ш2 2.0 | 100 | 300 | 15 | 3 | 1%(об.д.) | 300 | 15 | 4.4 | |
| ИСМ-02 1.0 | 1%(об.д.) | 1,0 | |||||||
| ИСМ^02 1.0 | 60 | 100 | 3 | 1 | 0,4%(об.д.) | 200 | 100 | 4,4 | |
| ИСМ^02 2.0 | 180 | 300 | 6 | 1 | 0,4%(об.д.) | 500 | 300 | 4.4 | |
| ИСМ-HCN 1.0 | 10 | 100 | 3 | 80 | 0,4% (об.д.) | 100 | 8 | 3 | 4,4 |
| ИСМ-С0С12 1.0 | 1,0 | 60 | 0,05 | 0,5 | 0,4% (об.д.) | 0,5 | 50 | 0,1 | 4,4 |
| ИСМ-HCl 1.0 | 10 | 60 | 3 | 3 | 0,4% (об.д.) | 2 | 1 | 1 | 4,4 |
| ИСМ-Ex-tk | 1500 | 100 | (1) | (1) | 0,05% (об.д.) | 50 | 50 | (1) | |
| Примечание - 1) чувствительность ПИ при воздействии в течение 8 ч: [H2S]= | П-ИСМ необратимо уменьшается до 20% от начальной 10 мг/м3; [S02]=20 мг/м3; [СЬ2]=1 мг/м3. | ||||||||
8) Интервал времени с момента включения до выхода
в режим измерений (время прогрева), мин, не более 5
9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания,
указано в таблице 9.
_Таблица 9 - Время установления выходного сигнала
| Наименование ИСМ, установленного в ПИП-ИСМ | Время установления выходного сигнала, T0,9, с, не более |
| ИСМ-Ex-tk | 15 |
| ИСМ-О2 | 30 |
| ИСМ-СО 1.0, ИСМ-СО 2.0 | 45 |
| ИСМ-С12 1.0, ИСМ-С12 2.0, ИСМ-С12 3.0 | |
| ИСМ-Nm 1.0 ... ИСМ-Nm 4.0 | |
| ИСМ-rnS 1.0, исм-^2.0 | |
| ИСМ-Ж1 1.0 | 120 |
| ИСМ-К02 1.0, ИСМ-К02 2.0 | 45 |
| Наименование ИСМ, установленного в ПИП-ИСМ | Время установления выходного сигнала, T0,9, c, не более |
| ИСМ-Б02 1.0, ИСМ-Б02 1.0 | |
| ИСМ-СОСЬ2 | 60 |
| ИСМ-НСК 1.0 | 60 |
| ИСМ-Н2 | 45 |
| 10) Параметры электрического питания ПИП | -ИСМ представлены в таблице 10 |
Таблица 10 - Параметры электрического питания
| Исполнение ПИП-ИСМ | Диапазон напряжения питания (ипит), В | Ток потребления, не более, мА | Тип подключения |
| А200...А220 | 11-24 | 25 (при ипит=11 В) 25 (при ипит=24 В) | Двухпроводное |
| А300...А320 | 8-24 | 35 (при ипит=8 В) 35 (при ипит=24 В) | Трехпроводное |
| А324 | 8-24 | 80 (при ипит= 8 В) 40 (при ипит= 24 В) | Трехпроводное |
| В300...В320 | 8-25 | 40 (при ипит= 8 В) 30 (при ипит= 24 В) | Трёхпроводное |
| В324 | 8-25 | 80 (при ипит= 8 В) 50 (при ипит= 24 В) | Трёхпроводное |
| C300...C320 | 8 - 25 | 50 (при ипит= 8В) 40 (при ипит= 24 В) | Трёхпроводное |
| C324 | 8-25 | 100 (при ипит= 8 В) 50 (при ипит= 24 в) | Трёхпроводное |
13) Габаритные размеры, мм, не более ПИП-ИСМ исполнения А200. А220, А300. А324
- длина 150
- ширина 130
- высота 90 ПИП-ИСМ исполнения В300.. .В324
- длина 200
- ширина 150
- высота 80 ПИП-ИСМ исполнения С300.С324
- длина 200
- ширина 180
- высота 80
12) Масса, кг, не более
ПИП-ИСМ исполнения А200. А220, А300. А324 0,2
ПИП-ИСМ исполнения В300.В324 0,4
ПИП-ИСМ исполнения С300.С324 0,4
13) Средняя наработка на отказ в условиях эксплуатации
(с учетом технического обслуживания), ч 40000
14) Средний срок службы сенсоров, лет:
электрохимических, кроме кислорода 1
электрохимических на кислород 2
термокаталитических (горючие газы и пары) 1
Рабочие условия эксплуатации Диапазон атмосферного давления, кПа от 80 до 120
Диапазоны температуры и относительной влажности окружающей и анализируемой сред см. таблицу 11
Таблица 11 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред_
| Исполнение ПИП-ИСМ | Диапазон температур, °С | Диапазон относительной влажности, % при температуре 25 °С (без конденсации) |
| А200...А209, А211...А216, А220 | От минус 40 до 45 | от 15 до 98 |
| А210, А217, А218, А219 | От минус 30 до 45 | от 30 до 98 |
| А300...А309, А311...А316, А320 | От минус 40 до 45 | от 15 до 98 |
| А310, А317, А318, А319 | От минус 30 до 45 | от 30 до 98 |
| А324 | От минус 40 до 45 | от 0 до 98 |
| В300...В309, В311...В316, В320 С300...С309, С311...С316, С320 | От минус 40 до 45 | от 15 до 98 |
| В310, В317, В318, В319 С310, С317, С318, С319 | От минус 30 до 45 | от 5 до 98 |
| В324, С324 | От минус 40 до 45 | от 5 до 99 |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на ПИП-ИСМ в виде наклейки.
Таблица 12 - Комплектность ПИП-ИСМ
| Обозначение | Наименование | Количество |
| ЕКРМ.413411.001-хх | ПИП-ИСМ по таблице 1 | по заказу |
| ЕКРМ.413411.007-хх | ||
| ЕКРМ.413411.004-хх | ||
| ЕКРМ.413411.008-хх | ||
| ЕКРМ.413422.003-ххПС | Паспорт | 1 шт. на ИСМ |
| ЕКРМ.413411.001-ххПС | 1 экз. на ПИП-ИСМ | |
| ЕКРМ.413411.007-ххПС | 1 экз. на ПИП-ИСМ | |
| ЕКРМ.413422.004-ххПС | 1 шт. на ИСМ | |
| ЕКРМ.413422.005ПС | 1 шт. на ИСМ | |
| ЕКРМ.413216.001ПС | 1 шт. на ИСМ | |
| ЕКРМ.413216.100ПС | 1 шт. на ИСМ-ИМИ | |
| ЕКРМ.413411.004-ххПС | 1 экз. на ПИП-ИСМ | |
| ЕКРМ.687251.014ПС | 1 на блок градуировочный | |
| ЕКРМ.413411.008-ххПС | 1 экз. на ПИП-ИСМ | |
| ЕКРМ.414935.003 | Упаковка | 1 на ПИП-ИСМ |
| МП-242-1238-2011 | Методика поверки | 1 экз. на партию |
| ЕКРМ.413216.100 | ИСМ-ИМИ | по заказу |
| ЕКРМ.687251.014 | Блок градуировочный | по заказу |
| ЕКРМ.725113.001 | Насадка градуировочная | 1 на блок градуировочный |
| б/н | Кабель соединительный USB | 1 на блок градуировочный |
| «PC_GraduirC» | ПО градуировки ИСМ. Инструкция по установке и использованию (на CD-диске). | CD диск. 1 на блок градуировочный. |
| ЕКРМ.414.935.004 | Упаковка | 1 на комплект |
осуществляется по документу МП-242-1238-2011 "Преобразователи измерительные первичные содержания газов в воздухе на основе модулей сенсорных интеллектуальных ПИП-ИСМ. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «12» сентября 2011 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ в комплекте с ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92 с изм. № 1.7 и источниками микропотока по ИБЯЛ. 418319.013 ТУ;
- поверочные газовые смеси в баллонах под давлением по ТУ 6-16-2956-92 с изм. № 1.7;
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
Методика измерений приведена в документах «Преобразователи измерительные первичные содержания газов в воздухе на основе модулей сенсорных интеллектуальных ПИП-ИСМ исполнений А200, А300. Паспорт» ЕКРМ.413411.001-ххПС, 2010 г., «Преобразователи измерительные первичные содержания газов в воздухе на основе модулей сенсорных интеллектуальных ПИП-ИСМ исполнений В300, С300. Паспорт» ЕКРМ.413431.003-ххПС, 2010 г., «Модули сенсорные интеллектуальные ИСМ. Паспорт» ЕКРМ.413216.001, ЕКРМ.413422.003-xx, ЕКРМ.413422.004-хх, ЕКРМ.413422.005, 2010 г.
Нормативные и технические документы, устанавливающие требования к ПИП-ИСМ
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 ТУ 4215-016-47275141-10 Преобразователи измерительные первичные концентрации газов в воздухе на основе универсальных модулей сенсорных интеллектуальных (ПИП-ИСМ) с токовым выходом А200, А300 Технические условия. (ЕКРМ.413411.001ТУ)
7 ТУ 4215-017-47275141-10 Преобразователи измерительные первичные концентрации газов в воздухе на основе универсальных модулей сенсорных интеллектуальных (ПИП-ИСМ) с токовым и дискретным выходами В300, С300 Технические условия (ЕКРМ.413411.004ТУ)
8 ТУ 4215-016-47275141-10. Модули сенсорные интеллектуальные ИСМ. Технические условия (ЕКРМ.413422.001)
при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 50 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
