Номер в госреестре | 48895-12 |
Наименование СИ | Системы измерений длительности соединений |
Обозначение типа СИ | СИДС 5060 ICS |
Изготовитель | "Alcatel-Lucent International", Франция |
Год регистрации | 2012 |
Срок свидетельства | 24.01.2017 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Системы измерений длительности соединений СИДС 5060 ICS, далее - СИДС, предназначены для измерений длительности телефонных соединений при предоставлении услуг связи по аналоговым абонентским линиям, а также с использованием технологий IP и TDM с поддержкой протоколов SIP, с целью получения исходных данных для расчета их стоимости.
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями АТС системы 5060 ICS (сертификаты соответствия в области связи: № ОС-5-Г-0085, ОС-5-М-110, ОС-5-КСК-0046, ОС-5-М-0109), версии ПО - IMS Russia v2, применяемого на сети в качестве: городской, зоновой, междугородной, комбинированной АТС, далее оборудование.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

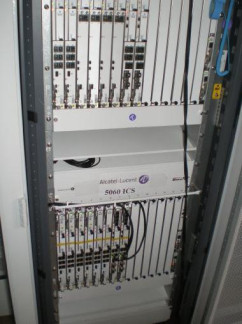

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив и размещается в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом (рис.1). Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).
На рис. 2 изображено место пломбирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).
Общий вид оборудования и схема пломбировки от несанкционированного доступа, представлены на рисунках 1 и 2.
Программное обеспечение (ПО) встроенное, версия ПО IMS Russia v2, управляет функционированием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1
Таблица 1
Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
IMS Russia v2 | FS5000appl | 22.20.01.08 | 9ab0d3726df13320d4 0295183811e492 | MD5 |
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:
■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;
■ интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
■ выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.
■ пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;
■ вероятность неправильного тарифицирования телефонного соединения не более 0,0001.
Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Комплектность
■ Методика поверки на СИДС;
■ СИДС, в составе комплекса оборудования 5060 ICS.
осуществляется по документу «Система измерений длительности соединений СИДС 5060 ICS Методика поверки 5295-003-08844944-2011 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в ноябре 2011 г.
Основное средство поверки:
■ формирователь телефонных соединений Призма М: (1 - 3600) с, А = ± 0,25 с.
Руководство по эксплуатации комплекса оборудования.
Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС 5060 ICS
■ ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
■ Техническая документация фирмы-изготовителя
Учет объема оказанных услуг электросвязи операторами связи.
Зарегистрировано поверок | 3 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
