Аппаратура П-340 ККТЧ, П-340 ККТН, П-340 ККТВ, 48896-12

48896-12
Для формирования аналогового измерительного сигнала с заданными параметрами и измерения параметров этого сигнала при контроле каналов тональной частоты; а также формирования и анализа цифрового измерительного сигнала с заданной тактовой частотой при контроле цифровых каналов и трактов передачи.
Карточка СИ
Номер в госреестре 48896-12
Наименование СИ Аппаратура
Обозначение типа СИ П-340 ККТЧ, П-340 ККТН, П-340 ККТВ
Изготовитель АО НИИ "Солитон", г.Уфа
Год регистрации 2012
Срок свидетельства 17.01.2022
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура П-340 ККТЧ, П-340 ККТН, П-340 ККТВ (далее - аппаратура) предназначена для формирования аналогового измерительного сигнала с заданными параметрами и измерения параметров этого сигнала при контроле каналов тональной частоты; а также формирования и анализа цифрового измерительного сигнала с заданной тактовой частотой при контроле цифровых каналов и трактов передачи.

Описание

Аппаратура П-340 ККТЧ, П-340 ККТН, П-340 ККТВ представляет собой комплект из трех автономных блоков: П-340 ККТЧ, П-340 ККТН и П-340 ККТВ, каждый из которых включает в себя устройство управления, синтезатор частот, схемы приёма-передачи, интерфейсы. Принцип действия аппаратуры основан на:

-    воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе каждого блока измерительного сигнала с заданными параметрами: для аналогового сигнала - частотой и уровнем мощности, для цифрового сигнала - частотой следования, амплитудой импульсов и структурой последовательностей сигналов.

-    измерении параметров каналов тональной частоты, в том числе защищенности от невзвешенного и псофометрического шума, и логическом анализе структуры цифрового измерительного или рабочего сигнала, поступающего на вход аппаратуры, обработке данных о зарегистрированных событиях.

Аппаратура позволяет измерять параметры каналов тональной частоты (КТЧ), регистрировать и анализировать ошибки в асинхронных цифровых каналах (АЦК) со скоростью передачи 1,2, 2,4; 4,8; 9,6; 16; 32; 48; 240; 480 кбит/с, в основном цифровом канале (ОЦК) с сонаправленным и противонаправленным стыком со скоростью передачи 64 кбит/с, первичных групповых (цифровых) трактах (Е12) со скоростью передачи 2048, 1024, 512, 256 кбит/с, вторичных (Е22) и третичных (Е31) групповых (цифровых) трактах со скоростью передачи 8448, 34368 кбит/с соответственно. Обеспечивается ввод ошибок в цифровые измерительные сигналы и ввод динамических краевых искажений в измерительный сигнал АЦК. В результате анализа цифрового сигнала и потока зарегистрированных ошибок вычисляется коэффициент ошибок, количество ошибок и проскальзываний.

Установка режимов измерения и индикация результатов анализа и измерения осуществляется с помощью внешнего устройства управления (ВУУ) по стыкам RS-485 или USB.

Для управления аппаратурой используется ВУУ с характеристиками:

-    процессор - 1,5 ГГц и более;

-    операционная система МСВС 3.0 (операционная система мобильной системы вооруженных сил);

-    память - 512 Мбайт и более;

-    накопитель на жестком диске не менее 40 Гбайт;

-    накопитель CD/DVD-R;

-    порт Ethernet 10/100 Base T;

-    порт USB;

-    порт RS 232/422/485 - не менее 2;

-    монитор - разрешение не менее 1024x768.

Каждый блок аппаратуры имеет четыре исполнения в зависимости от питающего напряжения и комплектации переносной сумкой.

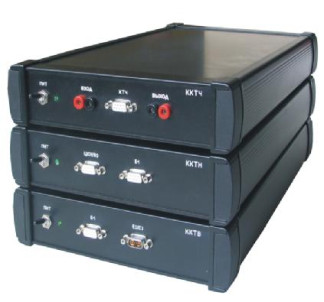

Общий вид аппаратуры и схема защиты от несанкционированного доступа, выполненной с помощью оттисков клейм ОТК, наносимых на головки крепёжных винтов боковых

профилей корпусов аппаратуры со стороны заднего профиля, изображены на рисунках 1 и 2 соответственно. Лицевой и задний профили корпусов для предотвращения несанкционированного доступа к аппаратуре соединяются с нижней панелью самоклеющимися гарантийными наклейками ОТК в произвольных местах.

Программное обеспечение

Программное обеспечение аппаратуры состоит из управляющих программ (УП), входящих в комплект поставки. В качестве базовой операционной системы используется ОС МСВС 3.0 (ФЛИР.80001-12), отвечающая требованиям базовых информационных защищенных компьютерных технологий (БИЗКТ).

Идентификационные данные ПО следующие:

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификации онный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

"Управление П-340 ККТЧ, П-340 ККТН.. П-340 ККТВ"

ИСУК.468222.003Д50

ИСУК.468222.004Д50

ИСУК.468222.005Д50

KKTCH 003 UPR 00 KKTN 004 UPR 00 KKTV 005 PR 00

c6829fc24732bf98b9

a46bb5e77246d5

HD5, команда md5sum

(ФЛИР.80001-01 90 01 - 2)

Аппаратура по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" согласно МИ 3286-2010.

Технические характеристики

Характеристика

Значение

Аппаратура П-340 ККТЧ

Диапазон частот выходного измерительного сигнала, Гц

300 - 3400

Пределы допускаемой относительной погрешности установки уровня выходного сигнала 1020 Гц с абсолютным уровнем минус 10 дБм , дБ

±0,1

Здесь и далее абсолютные уровни мощности в дБм определяются относительно 1 мВт (ГОСТ 24204-80).

Пределы допускаемой абсолютной погрешности частоты установки частоты выходного измерительного сигнала 1020 Гц, Гц

±0,1

Пределы допускаемой дополнительной относительной погрешности установки уровня выходного сигнала минус 10 дБм относительно частоты 1020 Гц, дБ от 300 до 3400 Гц на частотах 200 и 5000 Гц

±0,3

±0,5

Диапазон уровней выходного измерительного сигнала, дБм

от +10,0 до -69,9

Пределы допускаемой дополнительной относительной погрешности установки уровня выходного сигнала частотой 1020 Гц относительно уровня 0 дБм, дБ на уровнях:

-    плюс 10 дБ

-    от 0 до минус 1 дБ

-    от минус 2 до минус 10 дБ

-    минус 20 дБ

-    от минус 30 до минус 60 дБ

±0,2

±0,05

±0,1

±0,2

±0,3

Диапазон измерения уровней сигналов, дБм в селективном режиме на частотах кратных 20 Гц в широкополосном режиме

от +10 до -60,0 от +10 до -69,9

Пределы допускаемой относительной погрешности измерения уровня сигнала 1020 Гц с уровнем минус 0 дБм на нагрузке (600±3) Ом, дБ: в селективном режиме в широкополосном режиме

±0,1

±0,5

Пределы допускаемой дополнительной относительной погрешности измерения уровней сигналов в селективном и в широкополосном режимах относительно уровня на частоте 1020 Гц, дБ в диапазоне частот от 300 до 3400 Гц, дБ на частотах 200 и 5000 Гц

±0,3

±0,5

Диапазон измерения неравномерности АЧХ (остаточного затухания) канала ТЧ относительно уровня на частоте 1000 Гц, дБ

Пределы допускаемой относительной погрешности измерения неравномерности АЧХ, дБ

от 5 до минус 17 ±(0,20+0,03А)

Диапазон измерения неравномерности 1:изм частотной характеристики (ЧХ) группового времени прохождения (ГВП) канала ТЧ относительно измеренного на частоте 1900 Гц на частоте 1900 Гц, мкс

Пределы допускаемой абсолютной погрешности измерения неравномерности ЧХ ГВП, мкс

0 до 5000 ±(0,031:изм+40,000)

Диапазон измерения защищенности от псофометрической мощности сопровождающих помех в канале ТЧ при синусоидальной загрузке канала сигналом частотой 1020 Гц, дБп в диапазоне уровней, дБм0 Пределы допускаемой относительной погрешности измерения, дБ

10 - 40 от минус 45 до + 5 ±2

Диапазон измерения уровня мощности шума (невзвешенной и псофометриче-ской) незанятого канала ТЧ, дБм0

Пределы допускаемой относительной погрешности измерения, дБ

от 0 до минус 70 ±0,5

Диапазон измерения затухания несогласованности входа и выхода канала ТЧ

по отношению к номинальному значению 600 Ом, дБ

Пределы допускаемой относительной погрешности измерения, дБ

10 - 45

±2

Диапазон измерения затухания асимметрии входа и выхода канала ТЧ по отношению к "земле", дБ

Пределы допускаемой относительной погрешности измерения, дБ

15 - 45

±2

Диапазон измерения затухания нелинейности канала ТЧ по второй, третьей гармоникам и суммарного при загрузке канала сигналом частотой 1020 Гц и уровнем минус 3 дБм0, дБ

Пределы допускаемой относительной погрешности измерения, дБ

10 - 40

±2

Затухание несогласованности входа и выхода аппаратуры, дБ, не менее

40

Аппаратура П-340 ККТН, П-340 ККТВ

Пределы допускаемой относительной погрешности тактовой частоты цифрового измерительного сигнала

±2-10"5

Амплитуда (размах) импульсов цифрового измерительного сигнала, В

-    для АЦК (на нагрузке 150 Ом)

-    для ОЦК (на нагрузке 120 Ом)

-    для Е12 симметричного (на нагрузке 120 Ом)

-    для Е12 несимметричного (на нагрузке 75 Ом)

-    для Е22 (на нагрузке 75 Ом)

-    для Е31 (на нагрузке 75 Ом)

±(1,00±0,15)

±(0,10±0,02)

±(1,0±0,1)

±(3,0±0,3)

±(2,370±0,237)

±(2,370±0,237)

±(1,0±0,1)

Значения вводимых в цифровой измерительный сигнал АЦК динамических краевых искажений (от длительности единичного элемента биимпульсного сигнала) на нагрузке 150 Ом, %

25±2, 30±2 35±2, 40±2

Общие характеристики

Рабочие условия применения:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 35 °С, %

минус 10 - +50 100

Температура хранения и транспортирования, °С

минус 40 - +55

Прочность при воздействии синусоидальной вибрации амплитудой, м/с2 (g) с амортизаторами без амортизаторов в диапазоне частот, Гц

60 (6) 30 (3) 1 - 500

Прочность при воздействии механических ударов

-    многократного действия с пиковым ударным ускорением, м/с2 (g), длительностью действия ударного ускорения, мс

числом ударов

-    одиночного действия с пиковым ударным ускорением, м/с2 (g) и длительностью действия ударного ускорения, мс

147 (15)

5 - 15 10000 750 м/с2 (75 g) 1 - 5

Прочность при транспортировании (в упаковке) при воздействии механических ударов многократного действия длительностью действия ударного ускорения, мс

-    с пиковым ударным ускорением, м/с2 (g) и числом ударов

-    с пиковым ударным ускорением, м/с2 (g) и числом ударов

1 - 5 147 (15) 20000 98(10) 88000

Напряжение электропитания, В:

-    от внешнего источника постоянного тока

-    (через внешний преобразователь ПН220/12) от сети переменного тока частотой 50 Гц

от 20 до 72 187 - 242

Потребляемый электрический ток от внешнего источника электропитания, каждого блока, А, не более

-    при питании от сети переменного тока,

-    от внешнего источника постоянного тока

0,25

0,7

Габариты каждого блока (длинахширинахвысота), мм

325х245х62

Масса каждого блока, кг, не более

3

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель каждого блока аппаратуры в виде голографической наклейки и на руководство по эксплуатации типографским способом.

Комплектность

Наименование и условное обозначение

Кол-во

Аппаратура П-340 ККТЧ, П-340 ККТН, П-340 ККТВ

1

На каждый из блоков П-340 ККТЧ, П-340 ККТН, П-340 ККТВ

Преобразователь ПН220/12

1

Комплект принадлежностей, включая измерительные шнуры

1

Электронные данные (CD) ИСУК.468222.003Д50, ИСУК.468222.004Д50, ИСУК.468222.005Д50

1

Руководство по эксплуатации ИСУК.468222.003РЭ, ИСУК.468222.004РЭ или ИСУК.468222.005РЭ, включая методику поверки

1

Формуляры ИСУК.468222.003ФО, ИСУК.468222.004ФО или ИСУК.468222.005ФО

1

Сумка

1

Упаковка (с консервацией или без консервации)

1

Поверка

осуществляется в соответствии с документом «Аппаратура П-340 ККТЧ, П-340 ККТН, П-340 ККТВ. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в ноябре

2011 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510- f ±1 ед. счета;

-    осциллограф универсальный С1-108: 0 - 350 МГц; 1 мВ/см - 1 В/см, погрешность по оси Х и Y <(1 - 2,5) %;

-    мультиметр В7-64/1: 10 Гц - 1 МГц, U~ 1 мкВ - 750 В, ±0,2 %;

-    генератор сигналов низкочастотный Г3-118: 10 Гц - 200 кГц, (1 - 1,5) %, Кг <0,0015 %.

Сведения о методах измерений

"Аппаратура П-340 ККТЧ. Руководство по эксплуатации" ИСУК.468222.003РЭ, "Аппаратура П-340 ККТН. Руководство по эксплуатации" ИСУК.468222.004РЭ, "Аппаратура П-340 ККТВ. Руководство по эксплуатации" ИСУК.468222.005РЭ.

Нормативные и технические документы, устанавливающие требования к аппаратуре

Технические условия ИСУК.468222.003ТУ, ИСУК.468222.004ТУ, ИСУК.468222.005ТУ.

Рекомендации к применению

выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 24
Поверителей 1
