Система ультразвукового контроля СОНОТРОН™ - ЕМАТ 880, 48900-12

Назначение

Система ультразвукового контроля СОНОТРОН тм - ЕМАТ 880 (далее по тексту -система СОНОТРОН тм) предназначена для измерения координат дефектов в области головки и шейки рельса ультразвуковым импульсным зеркально-теневым методом.

Описание

Принцип действия системы основан на зеркально-теневом методе ультразвукового контроля. В качестве метода возбуждения и приема ультразвуковых колебаний применяется бесконтактный электромагнитно-акустический (ЭМА) метод, что уменьшает влияние окалины и других загрязнений поверхности рельса на результаты контроля. Данный метод основан на эффекте преобразования высокочастотных электромагнитных колебаний в акустические колебания (и наоборот) поверхностью металла в постоянном магнитном поле.

При пропускании через обмотку электромагнитно-акустических преобразователей (ЭМАП) импульсов тока ультразвуковой частоты на поверхности рельса возникает вихревой ток. Взаимодействие вихревого тока с внешним магнитным полем электромагнита приводит к возникновению ультразвуковых колебаний поверхности рельса, которая тем самым превращается в излучатель ультразвука. Прошедшие через изделие и отраженные от противоположной поверхности ультразвуковые колебания снова вызывают колебания поверхности рельса под ЭМАП. Поскольку эта поверхность тоже находится в магнитном поле электромагнита, её колебания приводят к возникновению тока на поверхности рельса, который трансформируется в обмотку приемного ЭМАП. Таким образом, при использовании ЭМАП излучателем и приемником ультразвука становится сама поверхность рельса, расположенная в зоне действии обмоток преобразователей.

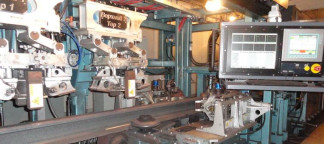

На рисунке 1 представлена фотография общего вида системы СОНОТРОН ТМ

Лист № 2 Всего листов 5

По каждому синхроимпульсу компьютера микросистемы СОНОТРОН тм - ЕМАТ 880 (Sonotron 880 MS) во всех четырех каналах одновременно с заданной вручную частотой заполнения и длительностью формируются радиоимпульсы, которые усиливаются в усилителе мощности зондирующих импульсов (УМЗИ). С выхода УМЗИ радиоимпульс поступает на соответствующий ЭМАП, расположенный под полюсом электромагнита (ЭМ). ЭМ создает магнитное поле, ориентированное по нормали к поверхности контролируемого изделия. Витки рабочей части ЭМАП параллельны поверхности изделия, поэтому к результате взаимодействия постоянного магнитного поля с полем вихревых токов в изделии возникают т.н. поперечные ультразвуковые колебания. Эти колебания распространяются в направлении противоположной поверхности рельса. Принятый ЭМАП-ом сигнал подается на соответствующий вход микросистемы СОНОТРОН тм - ЕМАТ 880, усиливается с заданным коэффициентом усиления, оцифровывается и отображается на экране компьютера микросистемы СОНОТРОН тм - ЕМАТ 880 в виде А-скана. Анализ амплитуды донных сигналов выполняется в зонах стробирующих импульсов. Для УЗК шейки рельса стробирующие импульсы располагают в зоне второго донного сигнала, для УЗК головки - как в зоне первого, так и в зоне второго донного сигнала. Далее оцифрованный сигнал передается в компьютер сбора данных СОНОТРОН тм - ЕМАТ 880 DACQ (Sonotron 880 DACQ), который сохраняет и отображает информацию по амплитуде донных сигналов в зонах, указанных выше стробирующих импульсов, в виде В-сканов по всей длине контролируемого рельса.

Схема измерительных каналов УЗК приведена на рисунке 3.

Система предназначена для контроля рельсов типа: P43; P50; P65; P65K; UIC54; UIC60; S49; 136RE.

Программное обеспечение

Программное обеспечение (ПО), входящее в состав системы СОНОТРОН тм, выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерения. На персональном компьютере установлена операционная система QNX.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

* Оператору доступен только ограниченный пользовательский режим работы в операционной системе QNX. Доступ к файловой системе имеют лишь сервисные инженеры фирмы-производителя.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2.

Знак утверждения типа

Знак утверждения типа наносится на титульный листе руководства по эксплуатации в правом верхнем углу методом печати и на маркировочную бирку системы с помощью наклейки.

Комплектность

В комплект поставки системы ЭДДИТРОН ТМ входят:

-    ЭМАП

4 шт. 4 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз.

-    Система управления ЭМАП

-    Компьютер микросистемы обработки данных Sonotron 880 MS

-    Пульт управления оператора

-    Компьютер сбора данных Sonotron 880 DACQ

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется в соответствии с методикой поверки «Система ультразвукового контроля СОНОТРОН тм - ЕМАТ 880. Методика поверки» МП 50.Д4-11, утвержденная ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2011 г.

Основные средства поверки:

1.    Осциллограф С1-103, полоса пропускания от 0 до 10 МГц, погрешность коэффициентов отклонения 4%;

2.    Комплект мер моделей дефектов СО5, номинальное значение ширины МД и его отклонение (0,5±0,1) мм, номинальные значения глубины МД и их отклонения (1,0±0,1) мм и (1,5±0,1) мм, номинальные значения длины МД и их отклонения (20,0±0,5) мм и (10,0±0,5) мм.

Сведения о методах измерений

Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации «Система контроля вихревым током ЭДДИТРОН ТМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системе ультразвукового контроля СОНОТРОН тм - ЕМАТ 880

Техническая документация фирмы NDT Technologies Inc. (Канада).

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
