Термопреобразователи сопротивления платиновые A1, А2, B, C1, D, DAN, F1, 48902-12

Назначение

Термопреобразователи сопротивления платиновые моделей A1, А2, B, C1, D, DAN, F1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, химически не агрессивных к материалу защитной арматуры ТС.

Описание

Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

Термопреобразователи моделей A1, А2, B, C1, D, DAN, F1 отличаются друг от друга по конструктивному исполнению и по техническим характеристикам.

ТС моделей C1, D, DAN, F1 состоят из сменной (модели C1, DAN) или несменной (модели D, F1) измерительной вставки, соединенной с защитной головкой, имеющей несколько модификаций, отличающихся конструкцией и степенью защиты. ТC могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями утвержденных типов с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или с цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Головки выполнены из алюминиевого сплава, полиамида или нержавеющей стали. Измерительная вставка состоит из одного или двух проволочных платиновых чувствительных элементов (далее - ЧЭ), помещенных в защитный чехол, который соединен с керамической клеммной головкой или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или конструктивно выполнена для установки в защитную гильзу.

ТС моделей A1, А2, B ТС представляют собой измерительную вставку из нержавеющей стали с различными видами присоединения к объекту измерений, к которой присоединен кабель с удлинительными проводами в оболочке из различных материалов.

Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х и 4-х проводная.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

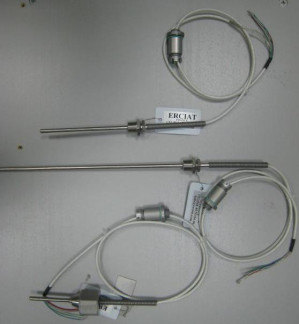

Фото общего вида ТС приведены на рисунках 1-3.

Технические характеристики

Диапазон измеряемых температур (в зависимости от модели ТС), °С:

-    для ТС моделей A1, А2, B: ...................................от минус 200 до плюс 200;

-    для ТС моделей C1, D, F1: ....................................от минус 200 до плюс 350;

-    для ТС модели DAN: .............................................от минус 50 до плюс 500

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009: ............................................................Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом: .......100

Класс допуска ТС по ГОСТ 6651-2009: .............................................A, В, 1/3 DIN B

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от класса допуска по ГОСТ 6651-2009, оС:

-    класс А: .........................................................................±(0,15+0,002|^|);

-    класс В: .........................................................................±(0,30+0,005|^|);

-    класс 1/3 DIN B: ........................±(0,1+0,0017|ф (св. минус 50 до плюс 250 °С),

±(0,15+0,002|^|) (от минус 200 до минус 50/св.плюс 250 до плюс 500 °С) Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее: .................................100

Диаметр погружаемой части ТС, мм: ...................7; 8 и другие по специальному заказу

Длина монтажной части ТС (в зависимости от модели и исполнения), мм: ...от 50 до 5000

Масса, кг: ..........................от 0,05 и более (в зависимости от модели и исполнения ТС)

Средний срок службы ТС, лет, не менее: ....................................................................10.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС или на шильдик, прикрепленный к ТС.

Комплектность

Термопреобразователь (модель и исполнение - в соответствии с заказом) - 1 шт.

Паспорт (на русском языке) - 1 экз.

Защитная гильза (по дополнительному заказу).

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в паспорте на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей A1, А2, B, C1, D, DAN, F1

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы ERCIAT, Франция.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

ТС могут применяться в системах контроля и регулирования температуры в различных отраслях промышленности.
