Спектрометры энергии гамма-излучения мониторинговые СЕГ-WAM-200, 48908-12

Назначение

Спектрометр энергии гамма-излучения мониторинговый СЕГ^АМ-200 (далее - спектрометр) предназначен для измерения активности, удельной активности гамма-излучающих радионуклидов, регистрации, накопления, визуализации и обработки энергетических спектров гамма-излучения.

Описание

В основу работы спектрометра положен принцип преобразования энергии гамма-квантов в чувствительном объеме детектора полупроводникового в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором.

Процесс определения активности (удельной активности) заключается в измерении спектра излучения гамма-радионуклидов в материале, помещенном в поворачиваемой бочке, коллимированным детектором, и в последующем проведении спектрометрического анализа измеренного спектра. Предполагается равномерное распределение активности и равномерное распределение плотности в измеряемой геометрии.

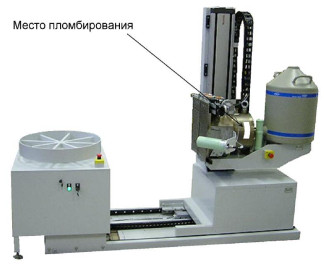

Конструктивно спектрометр состоит из поворотной рампы, рамы коллиматора, полупроводникового детектора в сосуде Дьюара и цифрового амплитудного анализатора.

Детектор экранируется свинцовой защитой. Всё экранирование установлено на кронштейне вертикального смещения на отдельной раме.

В горизонтальной плоскости с детектором, вне экранирования коллиматора, размещен монитор мощности дозы - зонд MDG-12S, направленный на ось бочки под углом примерно 45° к оси детектора. Возле сосуда Дьюара расположен монитор мощности дозы MDG-02, служащий для определения фона. В зависимости от мощности дозы образца угол раствора коллиматора может меняться.

&

Программное обеспечение

предназначено для считывания со спектрометрического устройства и обработки гамма-спектров, определение радионуклидного состава источника и расчёта его активности.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.

Технические характеристики

Диапазон регистрируемых энергий гамма-излучения, МэВ Интегральная нелинейность функции преобразования в диапазоне энергий, %, не более

0,25 - 1,50 0,1

1,85

3,610-4

Энергетическое разрешение для энергии 1,332 МэВ, кэВ, не более Эффективность регистрации в пике полного поглощения в геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,33 МэВ, имп/квант, не менее

2,3 10-5

Эффективность регистрации в пике полного поглощения в геометрии измерения «Бочка 200 л» для энергии 1,33 МэВ, имп/квант, не менее (при полностью открытом коллиматоре)

Относительная эффективность регистрации в пике полного поглощения для энергии 1,33 МэВ относительно сцинтилляционного детектора NaI(Tl) 3x3", %, не менее

30 ± 10

Пределы допускаемой относительной погрешности эффективности регистрации в геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,33 МэВ, %

Максимальная входная статистическая загрузка, с-1, не менее Время установления рабочего режима спектрометра, мин, не более Время непрерывной работы спектрометра, ч, не менее Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность), %

5104 30 12 ± 2

Питание осуществляется от сети переменного тока:

220 В +22/-33 В от 47 до 53 2000

2280 х 800 х 2240 1700

-    напряжение, В

-    частота, Гц

Потребляемая мощность, Вт, не более

Г абаритные размеры (длина X ширина X высота), мм, не более Масса, кг, не более Рабочие условия применения:

-    температура окружающего воздуха, °С от 0 до плюс 35

-    относительная влажность, %    до 80 без конденсации влаги

-    атмосферное давление, кПа    от 84,0 до 107,0 Средняя наработка на отказ, ч, не менее

20000

2

Средний срок службы после ввода в эксплуатацию, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус БД методом офсетной печати.

Комплектность

Поверка

осуществляется в соответствии с разделом «Методика поверки» документа «Спектрометр энергии гамма-излучения мониторинговый СЕГ^АМ-200. Руководство по эксплуатации» К0002-06-В, утверждённым ГЦИ СИ ФГУП «ВНИИФТРИ» «30» июня 2011 г.

Основное поверочное оборудование:

-    эталонные источники радионуклидные фотонного излучения метрологического назначения

3 5

закрытые типа ИМН-Г (активность 10 ^ 10 Бк и погрешность ± 6 % (Р=0,95));

Сведения о методах измерений

Изложены в документе «Спектрометр энергии гамма-излучения мониторинговый СЕГ-WAM-200. Руководство по эксплуатации» К0002-06-В.

Нормативные документы, устанавливающие требования к спектрометрам энергии гамма-излучения мониторинговым СЕГ-WAM-200

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров».

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Рекомендации к применению

-    осуществлении деятельности в области охраны окружающей среды;

-    осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнении работ по обеспечению безопасных условий и охраны труда;

-    осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
