Трансформаторы тока BCT, 48921-12

Назначение

Трансформаторы тока BCT предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока BCT устанавливаются снаружи на высоковольтных вводах элегазовых выключателей.

Описание

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на

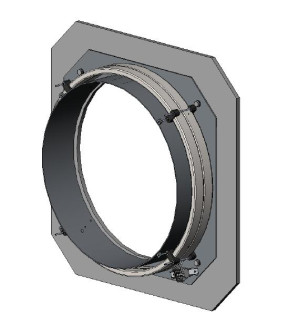

угол, близкий к нулю. Трансформаторы тока BCT устанавливаются наружи на высоковольтных вводах и могут монтироваться без разборки вводов. На каждом вводе может быть до пяти трансформаторов, помещенных в съемный влагозащищенный корпус. Для цепей релейной защиты возможно обеспечение нескольких коэффициентов трансформации, для измерительных цепей - одного или двух. Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках из ленты текстурированной кремнистой стали. Все трансформаторы тока типа BCT выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным на опорной раме бака и в шкафу управления выключателя.

Технические характеристики

Номинальные первичные токи, А Номинальные вторичные токи, А Наибольшие рабочие напряжения, кВ Для измерительных обмоток:

50 - 4000 1; 5 0,72

0,2S; 0,5S; 0,2; 0,5; 1,0 От 5 до 30 От 2,5 до 50

5P, 10P От 2,5 до 100 От 10 до 50 50

От 2 до 400 125/100 - 1015/950 УХЛ1

Классы точности Коэффициент безопасности Номинальные нагрузки, В-А Для защитных обмоток:

Класс точности Номинальные нагрузки, В-А Номинальная предельная кратность Номинальная частота, Гц Масса, кг

Габаритные размеры (внешн. / внутр. диаметр), мм Климатическое исполнение по ГОСТ 15150-69

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора и на паспорт -типографским способом.

Комплектность

Трансформатор тока BCT- 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока BCT» фирмы "MERAMEC Electrical Products Co., Inc.". США.

Нормативные документы, устанавливающие требования к трансформаторам тока BCT:

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
