Трансформаторы тока ТШЛ-0,66с, 48924-12

Для передачи сигнала измерительной информации приборам измерения в стационарных энергоустановках, в сетях переменного тока на напряжение 0,66кВ.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	48924-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТШЛ-0,66с
Изготовитель	ОАО "Самарский трансформатор", г.Самара
Год регистрации	2012
Срок свидетельства	24.01.2017
МПИ (интервал между поверками)	6 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы тока ТШЛ-0,66с (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения в стационарных энергоустановках, в сетях переменного тока на напряжение 0,66кВ.

Описание

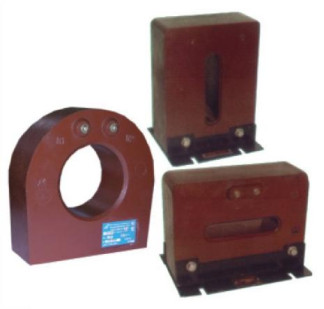

Трансформаторы тока ТШЛ-0,66с шинного исполнения на ленточном магнитопрово-де представляют собой литой блок. В качестве изоляции применяется эпоксидный компаунд, который обеспечивает защиту обмоток от климатических и механических воздействий. Трансформаторы имеют различные конструктивные варианты, отличающиеся количеством вторичных обмоток и расположением присоединительных выводов. Первичной обмоткой трансформатора является шина распределительного устройства.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Основные метрологические и технические характеристики приборов указаны в таблице 1. Таблица 1

Наименование параметра	Значение
Номинальное напряжением ином, кВ	0,66
Номинальный первичный ток Ii ном, А	400, 600, 800, 1000, 1500, 2000; 2500; 3000
Номинальный вторичный ток I2 ном, А	5
Номинальная вторичная нагрузка с коэффициентом мощности 0,8, ВА	5; 10; 30

Наименование параметра	Значение
Номинальный класс точности вторичных обмоток: для измерений для защиты	0,5; 0,5S 10Р
Номинальная частота, Гц	50
Номинальная предельная кратность Кном	от 5 до 17
Номинальный коэффициент безопасности приборов	от 3,2 до 24
Ток трехсекундной термической стойкости, кА	25
Климатическое исполнение по ГОСТ 15150-69	У2, Т2
Средняя наработка до отказа, ч	4106
Длина, мм	от 126 до 238
Ширина, мм	от 72 до 162
Высота, мм	от 116 до 236
Масса, кг	от 3,2 до 8,78

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор тока ТШЛ-0,66с - 1 шт.;

- паспорт - 1 экз.

- Руководство по эксплуатации -1 экз. на партию в один адрес.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока ТШЛ-0,66с указаны в документе ИБЛТ.671231.003 РЭ «Трансформаторы тока ТШЛ-0,66с. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЛ-0,66С

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

3. Техническая документация фирмы-изготовителя.
