| Номер в госреестре | 48925-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛП-10 |
| Изготовитель | ОАО "Самарский трансформатор", г.Самара |
| Год регистрации | 2012 |
| Срок свидетельства | 24.01.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ Трансформаторы тока ТШЛП-10 Назначение средства измерений
Трансформаторы тока ТШЛП-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ) переменного тока на класс напряжения 10кВ.

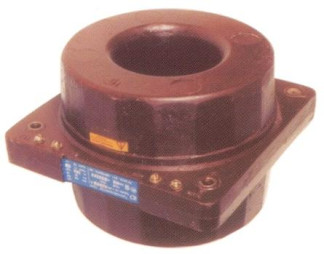

Трансформатор тока ТШЛП-10 (далее - трансформаторы) шинной конструкции, первичной обмоткой является шина распределительного устройства. Имеет различные конструктивные варианты, отличающиеся количеством вторичных обмоток. Корпус трансформатора выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Крепление трансформатора на месте установки производится с помощью четырех болтов. Трансформатор ремонту не подлежит.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Основные метрологические и технические характеристики приборов указаны в таблице 1. Таблица 1
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 10 или 11* |
| Номинальный первичный ток, А | 1000; 1500; 2000; 3000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 или 60* |
| Число вторичных обмоток | 2; 3; 4 |
| Наименование параметра | Значение |
| Номинальная вторичная нагрузка с коэффициентом мощности cos 2=0,8; ВА: обмотки с классом 0,2S; 0,2; 0,5S; 0,5 | 30 |
| обмотки с классом 10Р | 30 |
| Класс точности вторичных обмоток: для измерений и учета | 0,2S; 0,2; 0,5S; 0,5 |
| для защиты | 10Р |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее: для 1000 А | 11 |
| 1500 А | 15 |
| 2000 А | 19 |
| 3000 А | 27 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений: номинальный первичный ток 1000 А | 10 |
| номинальный первичный ток 1500 А | 12 |
| номинальный первичный ток 2000 А | 13 |
| номинальный первичный ток 3000 А | 15 |
| Ток трехсекундной термической стойкости, кА | 31,5 |
| Средняя наработка до отказа, ч | 4106 |
| Длина, мм, не более | 290 |
| Ширина, мм, не более | 280 |
| Высота, мм, не более | 298 |
| Масса, кг, не более | 43 |
| Климатическое исполнение и категория размещения по | У3; Т3; У2; Т2 |
| ГОСТ 15150-69 | |
| Примечание * - Для трансформаторов, предназначенных для поставок на экспорт. | |
Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.
В комплект поставки входят:
- трансформатор тока ТШЛП-10 - 1 шт.;
- паспорт - 1 экз.
- Руководство по эксплуатации -1 экз. на партию в один адрес.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Метод измерений с помощью трансформаторов тока ТШЛП-10 указан в документе ИБЛТ. 671235.012 РЭ «Трансформаторы тока ТШЛП-10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЛП-10
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы-изготовителя.
