| Номер в госреестре | 48928-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | SW/SC/SE |
| Изготовитель | "A&D Scales Co., Ltd.", Корея (срок свидетельства: 17.10.2021); Фирма "A&D Company Ltd.", Япония (срок свидетельства: 24.01.2017) |
| Год регистрации | 2012 |
| Срок свидетельства | 24.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия SW/SC/SE (далее весы) предназначены для статического взвешивания грузов.
Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

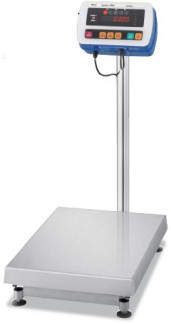

Общий вид весов представлен на рисунке 1.
1 -№
■ а*»*©
ш
Весы серии SW Весы серии SE и SC
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство установки по уровню (Т.2.7.1).
Весы снабжены следующими функциями:
- взвешивание в различных единицах измерения массы;
- подсчет количества деталей;
- взвешивания грузов с нарастающим итогом.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.
Весы могут быть оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.
Питание весов осуществляется через адаптер сетевого питания или источник переменного тока. Калибровка весов осуществляется с помощью внешней гири.
Весы выпускаются в следующих модификациях: SW-6KS, SW-15KS, SW-15KM, SW-30KM, SW-60KM, SW-150KM, SW-60KL, SW-150KL, SC-30KAM, SC-60KAM, SC-150KAM, SC-60KAL, SC-150KAL, SE-30KAM, SE-60KAM, SE-150KAM, SE-60KAL, SE-150KAL отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Программное обеспечение (далее - ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который может быть вызван из энергонезависимой памяти весов путем одновременного нажатия кнопок «TARE» и «ON/OFF» при включении весов.
Переход в сервисный режим (Service Mode), позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы SW/SC/SE | _* | P-1.04 | _* | _* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2
| Модель | Нагрузка, кг | Поверочное деление е, и действительная цена деления, d, (e = d), г | Число поверочных делений (n) | Пределы допускаемой погрешности весов, ± г | ||
| Макси мальная (Max) | Мини- маль- ная (Min) | Интервалы нагрузки, кг | При поверке | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| SW-6KS | 6 | 0,02 | 1 | 6000 | от 0,02 до 0,5 вкл. от 0,5 до 2 вкл. св. 2 | 0,5 1 1,5 |
| SW-15KS, SW-15KM | 15 | 0,04 | 2 | 7500 | от 0,04 до 1 вкл. от 1 до 4 вкл. св. 4 | 1 2 3 |
| SW-30KM, SC-30KAM, SE-30KAM | 30 | 0,1 | 5 | 6000 | от 0,1 до 2,5 вкл. от 2,5 до 10 вкл. св 10 | 5 5 <N~ ^ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| SW-60KM, SW-60KL, | от 0,2 до 5 вкл. | 5 | ||||
| SC-60KAM, SC-60KAL, | 60 | 0,2 | 10 | 6000 | от 5 до 20 вкл. | 10 |
| SE-60KAM, SE-60KAL | св. 20 | 15 | ||||
| SW-150KM, SW-150KL, | ||||||
| SC-150KAM, SC- | 150 | 0,4 | 20 | 7500 | от 0,4 до 10 вкл. | 10 |
| 150KAL, SE-150KAM, | от 10 до 40 вкл. | 20 | ||||
| SE-150KAL | св 40 | 30 |
Таблица 3
| Наименование характеристик | Значение характеристик |
| Класс точности по ГОСТ Р 53228-2008 | средний (III) |
| Диапазон выборки массы тары, кг | от 0 до НПВ |
| Диапазон температур | от минус 10 до плюс 40 °С |
| Габаритные размеры весов, мм, не более: | |
| модели SW-KS | 250х480х353,5 |
| модели SW-KM, SC-KAM, SE-KAM | 300х601х722,5 |
| модели SW-KL, SC-KAL, SE-KAL | 390х751х722,5 |
| Масса весов, кг, не более: | |
| модели SW-KS | 7,7 |
| модели SW-KM, SC-KAM, SE-KAM | 13 |
| модели SW-KL, SC-KAL, SE-KAL | 16,2 |
| Параметры электропитания от сети переменного тока: | |
| - напряжение, В | 100.240 |
| - частота, Гц | 50/60 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания.........
........1 шт.
1 комплект
3. Эксплуатационная документация
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири класса М1 по ГОСТ 7328-2001.
Измерение массы на весах проводится согласно разделу «Основные операции» документа «Весы неавтоматического действия SW/SC/SE. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия SW/SC/SE
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы «A&D Co. LTD», Япония
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
