| Номер в госреестре | 48929-12 |
| Наименование СИ | Комплекты аппаратуры для статического зондирования грунтов |
| Обозначение типа СИ | ТЕСТ |
| Изготовитель | Непубличное АО "Геотест", г. Екатеринбург; ЗАО "Геотест", г. Екатеринбург (срок свидетельства: 24.01.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 30.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты аппаратуры для статического зондирования грунтов ТЕСТ (в дальнейшем аппаратура ТЕСТ) предназначены для измерения удельного сопротивления грунта при зондировании немёрзлых песчаных и глинистых грунтов по ГОСТ 19912-2001 в процессе комплексной оценки физико-механических свойств грунтов и определения несущей способности свайных фундаментов.
Принцип действия аппаратуры ТЕСТ основан на преобразовании в электрический информативный сигнал усилий, действующих на тензометрический зонд аппаратуры при его погружении в исследуемый грунт.
Основной составной частью аппаратуры является тензометрический зонд, состоящий из корпуса, конуса и муфты трения. Внутри муфты трения установлен двухканальный тензодинамометр который при погружении зонда в грунт деформируется как от действий грунта на конус зонда (канал «Конус»), так и от силы трения, действующей на муфту трения (канал «Муфта»). Для обеспечения требуемой глубины погружения в комплект аппаратуры входят зондировочные штанги, которые присоединяются к корпусу зонда. Сигнал с измерительных каналов тензодинамометра по кабелю, проходящему внутри зондировочных штанг, передаётся на измерительный прибор. Удельное сопротивление грунта по каждому каналу измерения отображается на цифровом индикаторе измерительного прибора.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для приборов серии «ТЕСТ» | Тест-АМ | v.2-252 | 17473 | Сумма байт, полученных в процессе компиляции исходного кода |
| Тест-К2М v.001 | v.001 | 48343 | ||
| Тест-К4 CPTU v99 | v99 | 52798 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

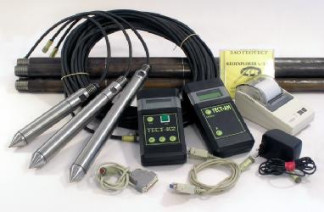

Общий вид аппаратуры ТЕСТ и место установки пломбы представлены на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазоны показаний удельного сопротивления грунта под наконечником зонда (канал «Конус»), МПа | 0,04-10; 0,2-50 |
| Диапазоны измерений удельного сопротивления грунта под наконечником зонда (канал «Конус»), МПа | 1,0-10,0; 2,0-50,0 |
| Пределы допускаемой относительной погрешности канала измерений удельного сопротивления грунта, под наконечником зонда (канал «Конус»), % | ±5 |
| Диапазоны показаний удельного сопротивления грунта на участке боковой поверхности зонда (канал «Муфта»), кПа, при площади муфты: 8ш=150см2; 8ш=250см2; Sm=350 см2. | 3-667; 4-800; 3-571 |
| Диапазоны измерений удельного сопротивления грунта на участке боковой поверхности зонда (канал «Муфта»), кПа, при площади муфты: Sm=150см2; Sm=250см2; Sm=350 см2. | 67-667; 80-800; 57-571 |
| Пределы допускаемой относительной погрешности канала измерений удельного сопротивления грунта, на участке боковой поверхности зонда (канал «Муфта»), % | ±5 |
| Диаметр основания конуса тензометрического зонда, мм. | 35,7±0,1 |
| Площадь основания конуса тензометрического зонда, см2 | 10,0±0,1 |
| Высота конуса тензометрического зонда, мм | 31,0±0,2 |
| Угол при вершине конуса зонда, ° | 60 |
| Площадь муфты трения, Sm, см2 | 150±2, 250±2, 350±2 |
| Длина муфты трения зонда, мм | 134±1, 223±1, 312±1 |
| Диаметр муфты трения зонда, мм | 35,7±0,1 |
| Напряжение питания, источника питания постоянного тока, В | 12±2 |
| Вероятность безотказной работы за 4000 часов наработки, не менее | 0,9 |
| Габаритные размеры, мм, не более: - измерительного прибора -зондировочной штанги | 210x110x50 1000x038 |
| Масса, кг, не более: - измерительного прибора - тензометрического зонда -зондировочной штанги | 1,0 3.0 7.0 |
| Диапазон рабочих температур, °С | от 0 до 30 |
наносится на заднюю стенку измерительного прибора аппаратуры ТЕСТ методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Кол- во | Примечание |
| Тензометрический зонд с кабелем, с муфтой 150 см2 Тензометрический зонд с кабелем, с муфтой 250 см2 Тензометрический зонд с кабелем, с муфтой 350 см2 | 0-1 0-1 0-1 | По требованию заказчика То же -«- |
| Измерительный прибор с цифровым индикатором ТЕСТ-АМ | 0-1 | По требованию заказчика |
| Измерительный прибор с цифровым индикатором и памятью ТЕСТ-К2М | 0-1 | По требованию заказчика |
| Измерительный прибор с цифровым индикатором и памятью ТЕСТ-К4 | 0-1 | По требованию заказчика |
| Зондировочная штанга | 0-1 | По требованию заказчика |
| Наголовник для вдавливания и извлечения тензомет-рического зонда с кабелем | 1 | |
| Динамометры эталонные ДОСМ 3-10У | 0-1 | По требованию заказчика |
| Динамометры эталонные ДОСМ 3-50У | 0-1 | По требованию заказчика |
| Вилка | 2 | |
| Переходный наконечник | 1 | |
| Нагрузочное устройство | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Ящик для хранения | 1 |
осуществляется по документу МП 48929-12 «Комплекты аппаратуры для статического зондирования грунтов ТЕСТ. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «УРАЛТЕСТ» в октябре 2011 года.
Перечень эталонов, применяемых при поверке:
Динамометры эталонные переносные, Госреестр № 11157-08 ДОСМ 3-10У, диапазон измерений (1-10) кН, относительная погрешность ±0,5 %,
ДОСМ 3-50У, диапазон измерений (5-50) кН, относительная погрешность ±0,5 %; линейка измерительная металлическая длиной 1000 мм, цена деления 1 мм по ГОСТ 427-75; штангенциркуль ШЦЦ-1-150-0,01, пределы измерений (0-150) мм, предел допускаемой погрешности 0,03 мм по ГОСТ 166-89.
«Комплекты аппаратуры для статического зондирования грунтов ТЕСТ. Руководство по эксплуатации. КЗАМ.02.00.00.00.РЭ».
Нормативные и технические документы, устанавливающие требования к комплектам аппаратуры для статического зондирования грунтов ТЕСТ
1 ГОСТ 19912-2001 «Грунты. Методы полевых испытаний статическим и динамическим зондированием».
2 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
3 Технические условия «Комплекты аппаратуры для статического зондирования грунтов ТЕСТ. Технические условия. ТУ 4273-001-12284132-2010».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
