Установки контрольно-измерительные высоковольтные KPG, 48932-12

Назначение

Установки контрольно-измерительные высоковольтные KPG модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF, KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV (далее - установки) предназначены для формирования и измерения высоких напряжений постоянного и переменного тока сверхнизкой частоты.

Описание

Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока и выпрямлении этого напряжения.

Установки схожи по конструкции и отличаются лишь значением выходного напряжения и возможностью работы с напряжением переменного тока сверхнизкой частоты

0,1 Гц (модификации с индексом VLF).

В модификациях установок с индексом VLF выпрямленное напряжение периодически коммутируется. При этом формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны. Частота формируемых установками напряжений определяется частотой коммутации.

Установки применяются для испытаний силовых высоковольтных кабелей с бумажномасляной изоляцией (напряжение постоянного тока) и с изоляцией из сшитого полиэтилена (напряжение переменного тока частотой 0,1 Гц).

Основные узлы установок: высоковольтный трансформатор, высоковольтный выпрямитель, высоковольтный переключатель полярности, измерительный делитель, разрядный резистор, таймер, киловольтметр, миллиамперметр.

Модификации с установок индексом VLF кроме этого содержат АЦП, регистратор данных, микроконтроллер, буквенно-цифровой ЖК-дисплей с подсветкой. На ЖК-дисплее отображаются меню для управления установкой и параметры тестирования: напряжение, частота, время. Результаты измерений могут быть сохранены как во внутренней памяти установки, так и на внешнем USB флэш-накопителе, входящим в комплект поставки (опция).

Установки модификации KPG 25kV состоят из одного блока, а остальные модификации

- из двух: блока управления и блока высоковольтного, соединяемым между собой специальным кабелем. Высоковольтный блок установок заполнен маслом, уровень которого контролируется с помощью специальной линзы. В нижней части высоковольтного блока расположен воздушномасляный теплообменник с принудительной циркуляцией.

Установки выполнены в закрытых металлических корпусах. На передней панели блоков управления расположены органы управления, индикации и коммутации. Все блоки установок снабжены ручками для переноски. В конструкции установок предусмотрены меры безопасности - защитный выключатель для высокого напряжения при возникновении перегрузки по току, кнопки подачи и отключения высокого испытательного напряжения, устройство электромеханической блокировки, устройство разряда емкостной нагрузки, клеммы заземления.

Установки относятся к ремонтируемым и восстанавливаемым изделиям.

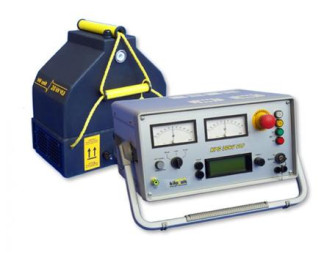

Установка KPG 20 kV VLF

Установка KPG 38 kV VLF

Установка KPG 25 kV

Установка KPG 50kV

Установка KPG 110kV (KPG 120kV)

Программное обеспечение

Модификации установок с индексом VLF имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.

Встроенное ПО установок состоит из трех частей:

«KPG 20kV VLF» («KPG 36kV VLF», «KPG 38kV VLF») - ПО для управления функциями установки. С его помощью реализовано меню установки;

«USBM» - ПО регистратора данных;

«uaLFAT» - ПО контроллера.

Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния ПО.

ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) установок предприятием-изготовителем и не доступно для пользователя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Основные метрологические характеристики установок контрольно-измерительных высоковольтных KPG модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF, KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV._

Примечания: * - для модификаций KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV выходное напряжение имеет отрицательную полярность относительно земли. Для модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF выходное напряжение может иметь как

отрицательную, так и положительную полярность;

** - Пределы допускаемой основной относительной погрешности измерения в нормальных условиях. Пределы допускаемой основной относительной погрешности измерения в рабочих условиях составляют ± 5 %.

Таблица 3 - Основные технические характеристики установок контрольно-измерительных высоковольтных KPG модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF, KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV.

аккумуляторной батареи напряжением 15 В.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель установок и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность (стандартная поставка)

Таблица 5 - Комплектность (опциональная поставка)

Поверка

осуществляется по документу МП 48932-12 «Установки контрольно-измерительные высоковольтные KPG модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF, KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г.

Средства поверки: делитель напряжения ДН-100э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,0045 •10-2^Иизм. + 10 е.м.р.).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам контрольно-измерительным высоковольтным KPG модификаций KPG 20kV VLF, KPG 36kV VLF, KPG 38kV VLF, KPG 25kV, KPG 50kV, KPG 80kV, KPG 110kV, KPG 120kV

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    Техническая документация фирмы «Kilovolt Prueftechnik Chemnitz GmbH», Германия.

Рекомендации к применению

-    «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям»;

-    «выполнении работ по обеспечению безопасных условий и охраны труда».
